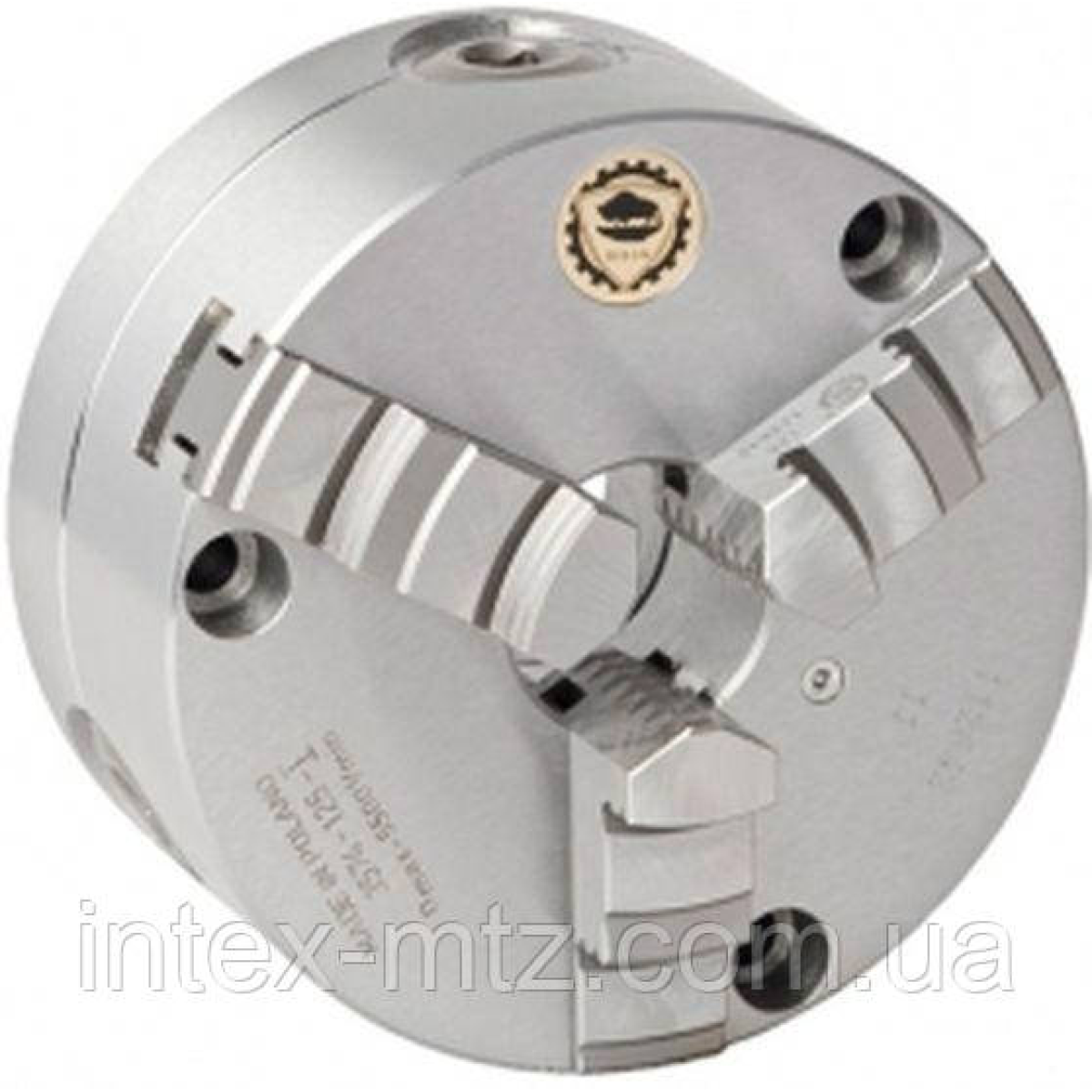

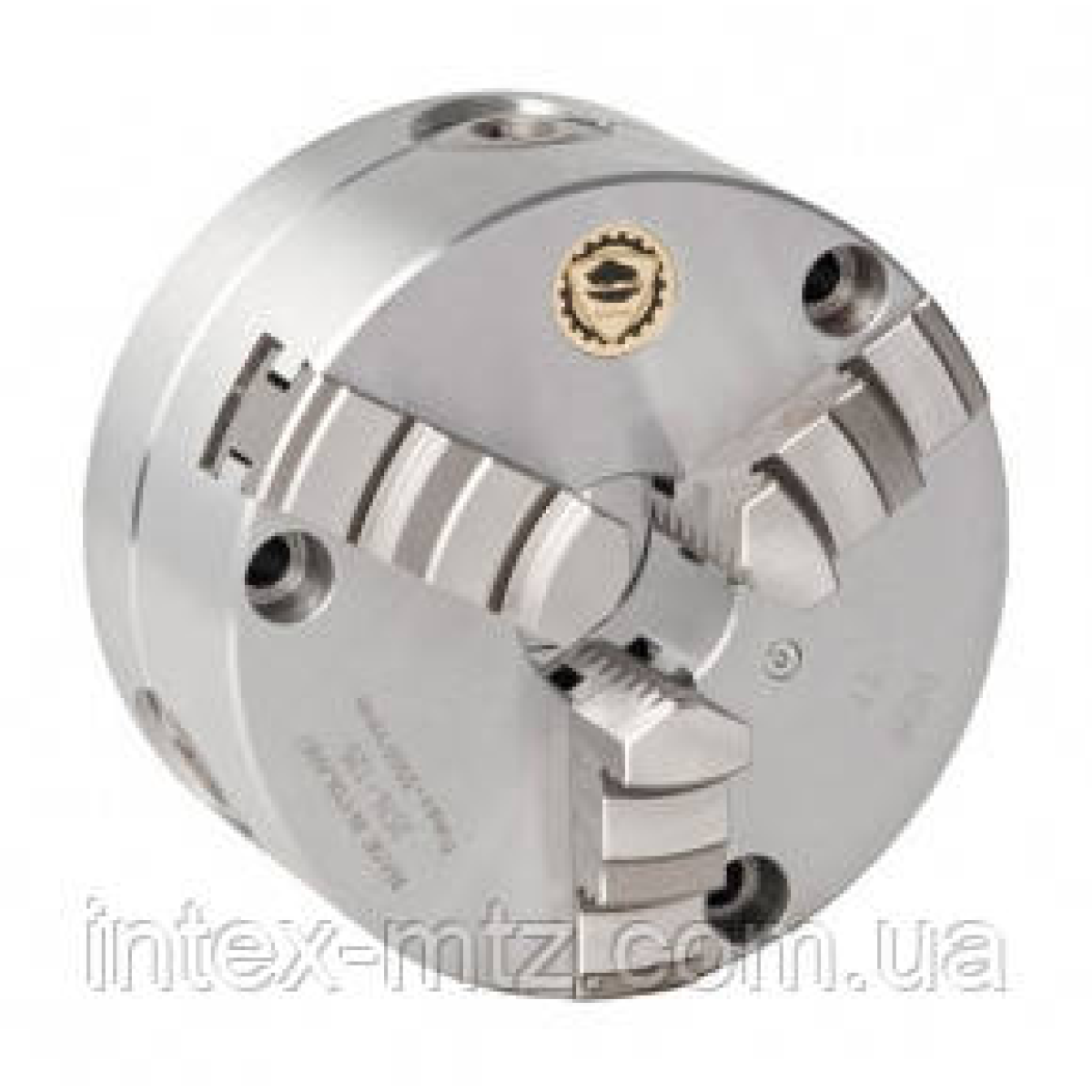

Патрон токарний 250 мм (3574-250) BISON-BIAL (ПОЛЬЩА)
Закаленные і отшлифованые поверхні збільшують термін експлуатації при збереженні точності і повторюваності
Збалансований спіральний диск і патрон, дозволяє уникнути надлишкових вібрації при високих оборотах
Патрони з діаметром 500 мм і вище оснащені додатковими Т-образними пазами
Можливість кріплення: перехідний фланець може бути з“єднаний з патроном наскрізними болтами спереду або болтами із зворотного боку патрона
Стандартна комплектація: 1 комплект прямих твердих кулачків, 1 комплект зворотних твердих кулачків, 1 Т-подібний гайковий ключ підпружинений,що дозволяє при незначних зусиллях надавати велику силу затиску, 1 комплект кріпильних розпечених болтів. Паспорт. Тескарта з усіма показниками випробувань конкретного патрона,завірена ВТК і заводським номером патрона.
|
Загальна інформація
|
|
Опис
|
Самоцентрувальні токарні патрони призначені для установки на універсальні токарні, револьверні, внутрішньошліфувальні верстати і різні пристосування.
|
|
Країна виробництва
|
Польща
|
|
Технічні характеристики
|
|
Стандарт
|
ГОСТ 3889-80 (DIN 6350)
|
|
Матеріал патрона
|
сталь
|
|
Кількість кулачків
|
3 шт (цілісні)
|
|
Тип посадки
|
перехідний фланець може бути з“єднаний з патроном наскрізними болтами спереду або болтами із зворотного боку патрона
|
|

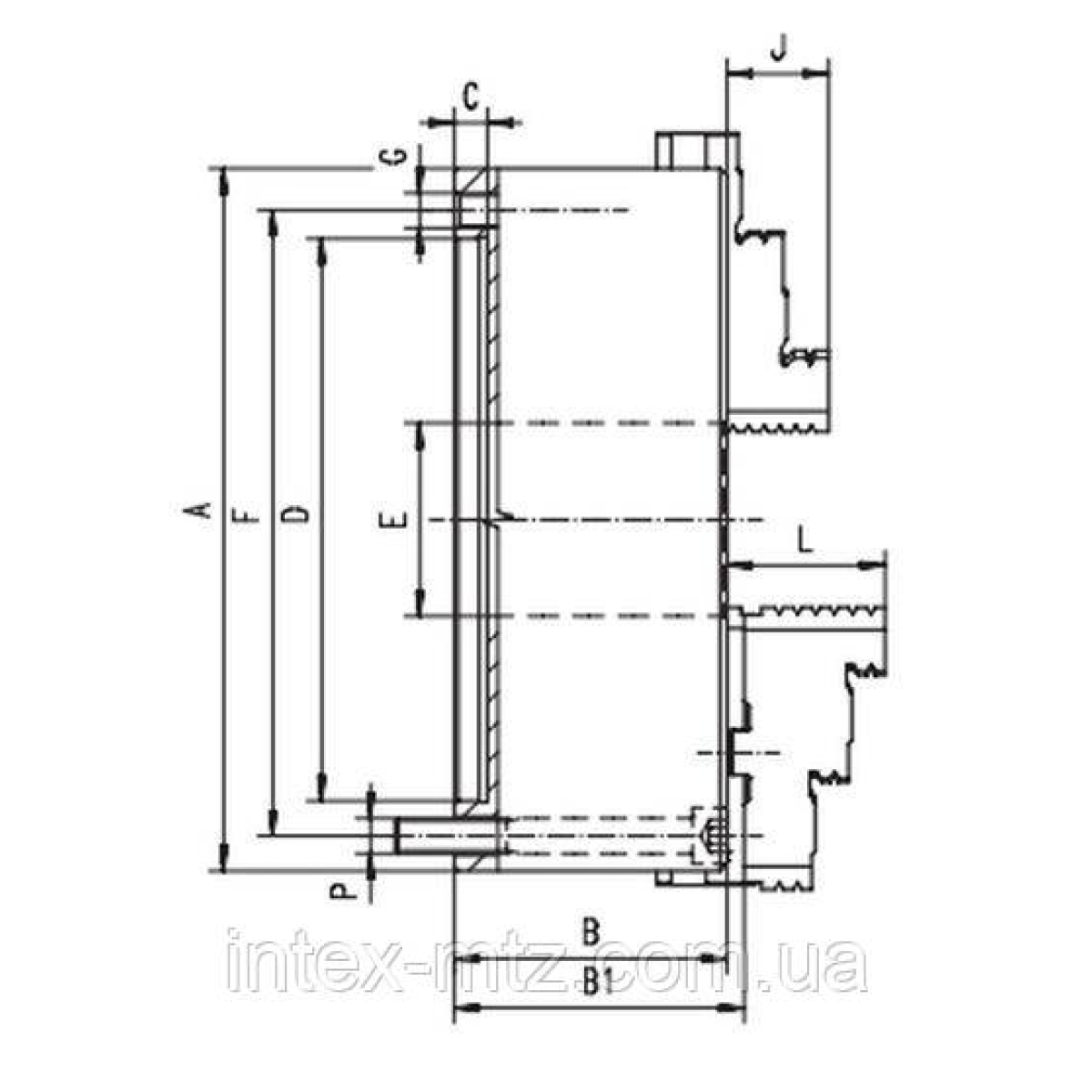

Діаметр патрона (А)
|
250,0 мм
|
|
Висота патрона без кулачків (B)
|
89,0 мм
|
|
Висота патрона (B1)
|
92,8 мм
|
|
Висота посадки план шайби (C)
|
5,0 мм
|
|
D H7
|
200,0 мм
|
|
Діаметр отвору (E)
|
76,0 мм
|
|
Діаметр патрона за кріпильних болтів (F)
|
224,0 мм
|
|
Розмір кріпильних отворів (G)
|
3xM12
|
|
Довжина (J)
|
34,0 мм
|
|
Довжина (L)
|
53 мм
|
|
Розмір кріпильних отворів (P)
|
3хМ12
|
|
Маса
|
29,0 кг
|
|

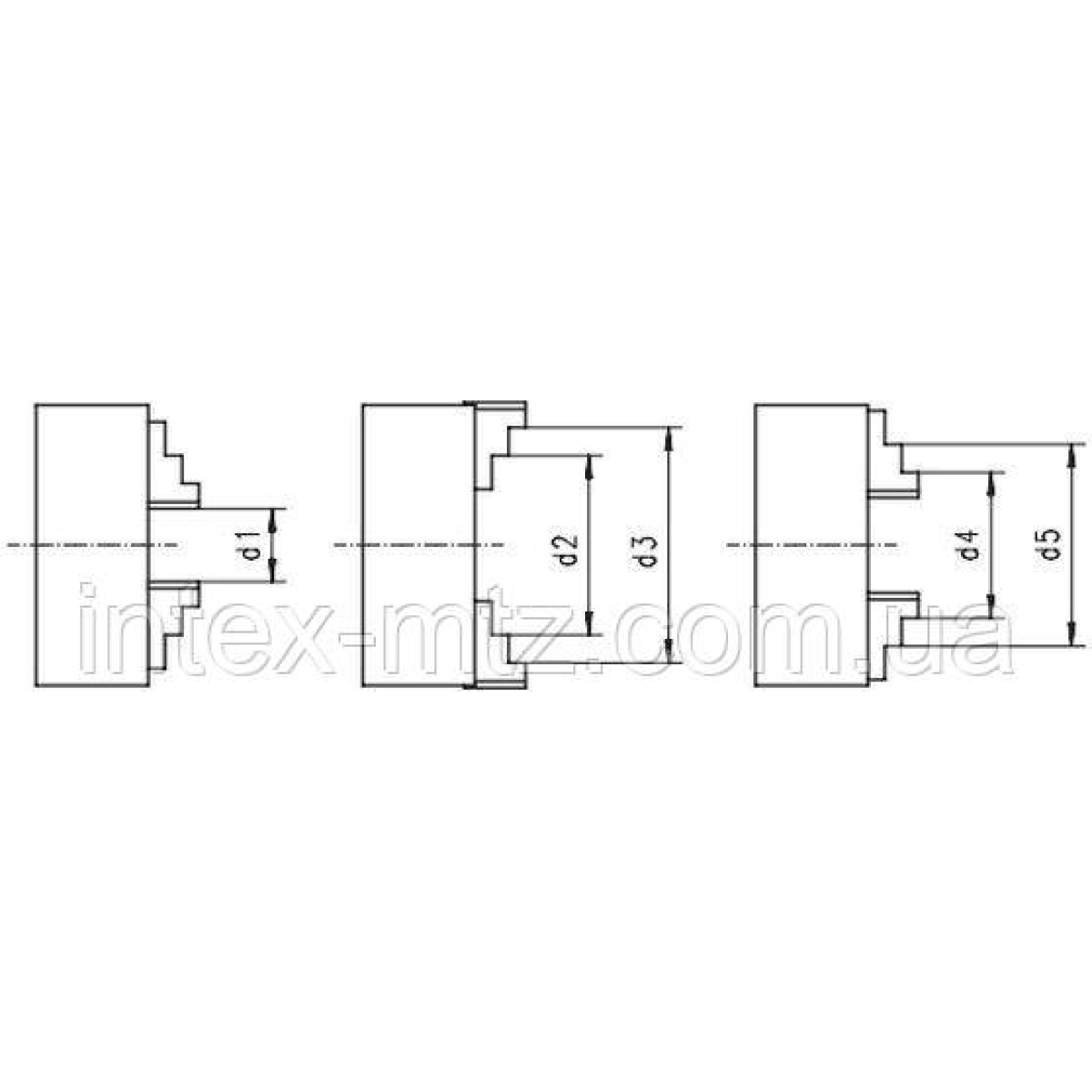

d1
|
5-118 мм
|
|
d2
|
77-188 мм
|
|
d3
|
160-250 мм
|
|
d4
|
62-174 мм
|
|
d5
|
145-256 мм
|
|
Максимальний виліт кулачків
|
306,0 мм
|
|
Максимально допустима частота обертання патрона
|
3500 об/хв
|
|
Максимальний крутний момент на ключі
|
180 Нм
|
|
Сумарна статична сила затиску кулачками патрона
|
4600 (3600*) Н
|
|
Тип
|
3574
|
|
Позначення по каталогу
|
353574360800
|
|
Код товару (артикул)
|
3574-250
|
|
Виробник
|
Bison-Bial
|
