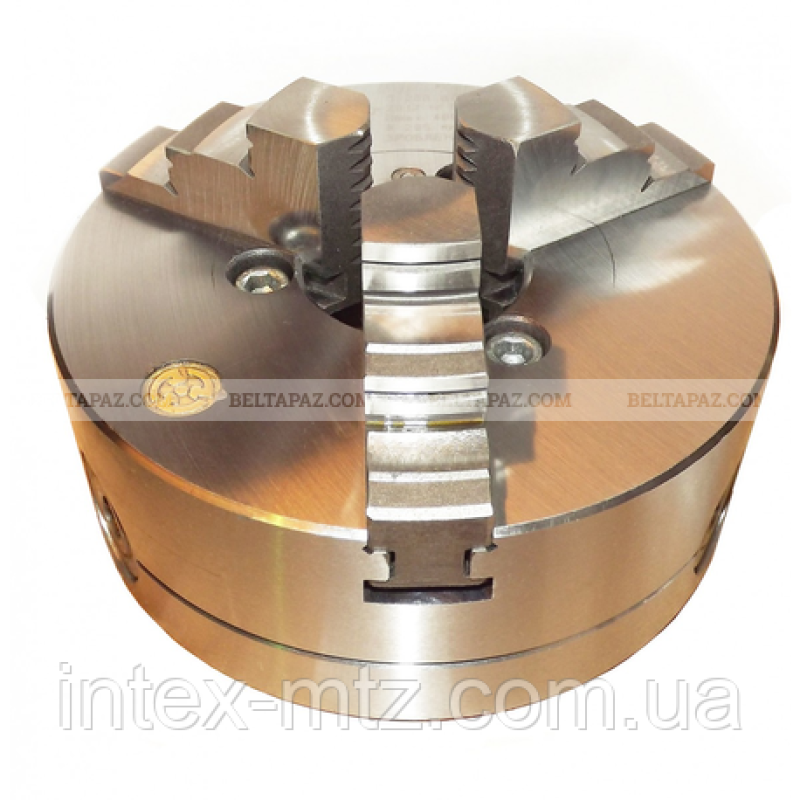

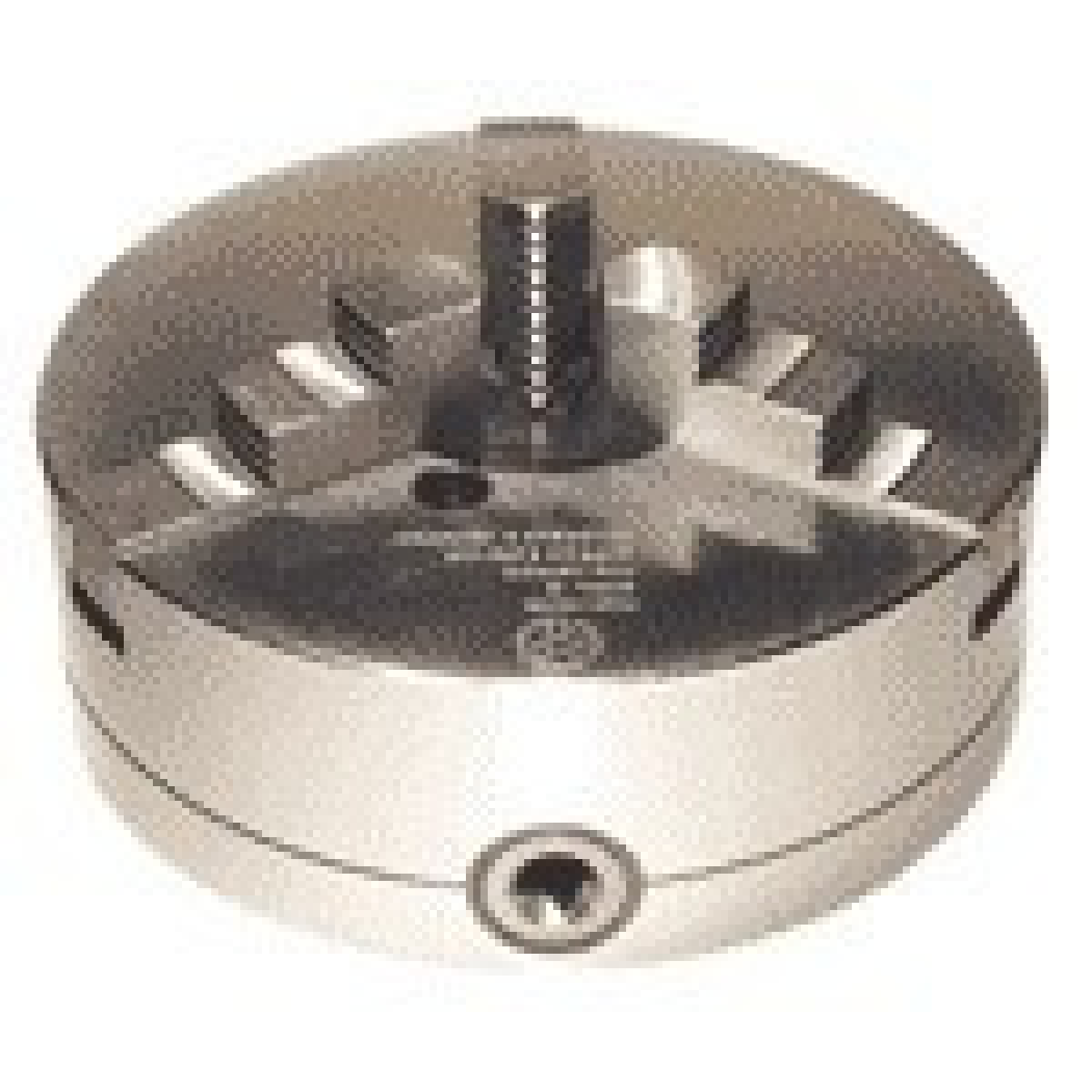

Патрон токарний 3-х кулачковий 250мм 3-250.35.134В крок 10мм (7100-0035В)БелТАПАЗ

0 відгуків
37 000 грн.
В наявності
37 000 грн.
В наявності
Доставка. Самовивіз з поштових відділень Нова Пошта та Укр Пошта або доставка кур'єром на адресу
Оплата. Оплата під час отримання товару, Google Pay, Безготівковий для юридичних та фізичних осіб, Apple Pay, Передплата на картку продавця, Оплата карткою Visa/MasterCard
Гарантія. 12 місяців
Обмін/повернення товару впродовж 14 днів
Опис
  • Патрон токарний трьох кулачковий 3-250.35.134В старе позначення — патрон 7100-0035-В по ГОСТ 2675-80. d=250мм конус Морзе №6,крок кулачків=9,0 мм. Клас точтности "В"-високий.
  • ВАТ " Гродненський завод токарних патронів «БелТАПАЗ»

Тип кріплення патрона З — з кріпленням безпосередньо на фланцеві кінці шпинделів під поворотну шайбу з ГОСТ 12593. Виконання — з цільними кулачками.Розміри закріплюються заготовок: A -6-120 мм, B - 70-180 мм, C - 140-250, D - 85-195 мм, E -155-265 мм

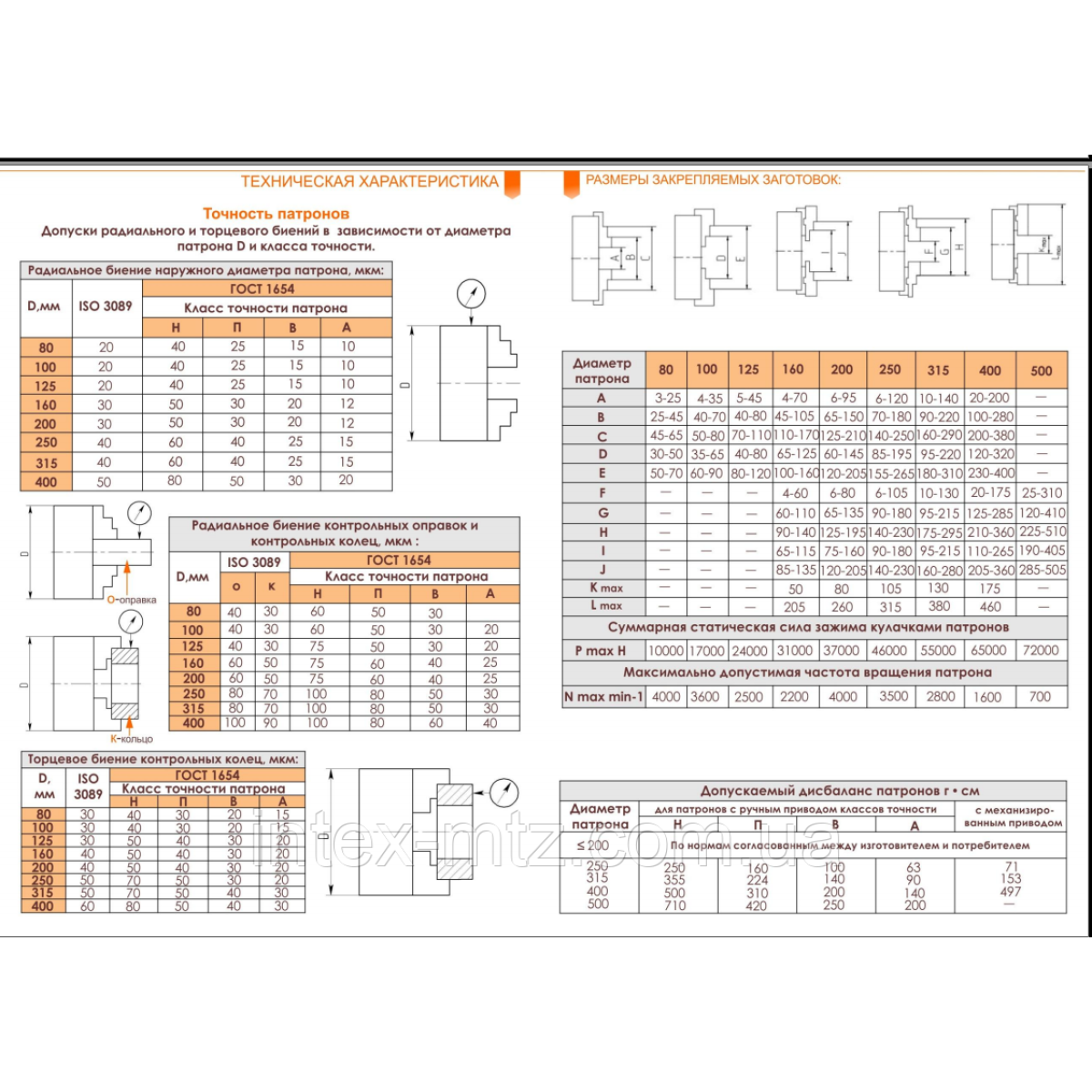

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Зовнішній діаметр D, мм

250

Матеріал корпусу

чавун

Умовний розмір конуса шпинделя

6

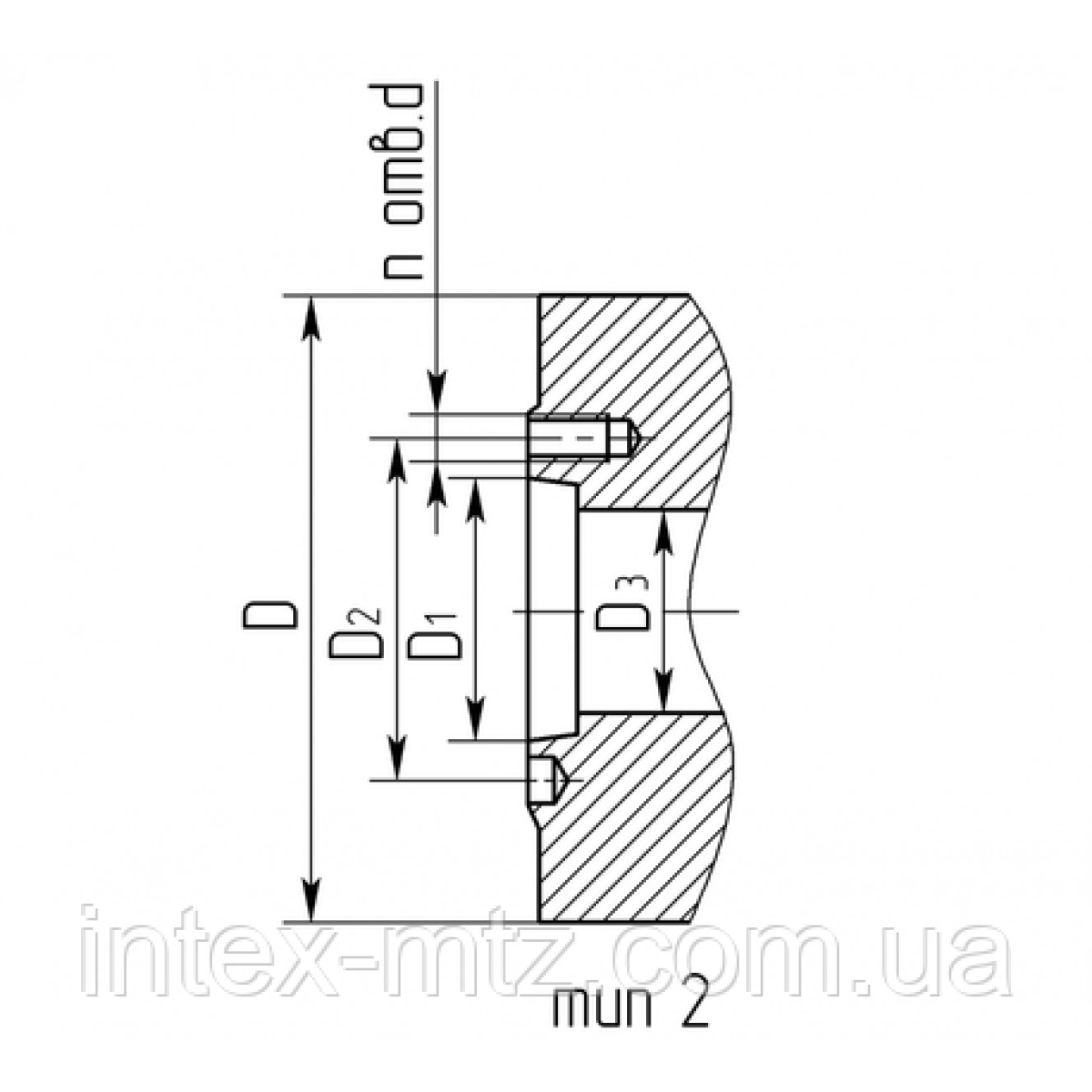

Діаметр конуса D2, мм

106,375

Діаметр розташування кріпильних отворів D3, мм

133,4

Кількість (n) і розмір (d) кріпильних отворів

4хМ12

Діаметр отвори в корпусі D1, мм

80

Максимальний зовнішній діаметр виробу, затискається в прямих кулачках, мм

120

Максимальний внутрішній діаметр виробу, затискається в прямих кулачках, мм

250

Максимальний зовнішній діаметр виробу, затискається в зворотних кулачках, мм

250

Висота корпусу в зборі, Н, мм

89,5

Висота патрона, Н1, мм

122,5

Максимально допустима частота обертання, об/хв

3500

Мінімальна сумарна сила затиску, Н

46000

Маса патрона, кг.

28,2

В комплект поставки патрона входить:

  • Патрон з прямими кулачками
  • Кулачки зворотні
  • Ключ
  • Паспорт
  • Мастило ВНДІ НП-232 (для змащування спіралі диска)
  • Штовхач(для блокування обмежувача вильоту кулачків при їх заміні)
  • Пальці для установки на шпиндель верстата
  • Гайки для кріплення патрона на шпиндель верстата
  • Гарантія: 12 місяців з дня експлуатації, але не більше 15 місяців з дня відвантаження споживачеві при наявності паспорта на даний виріб.
Характеристики
Состояние Новое
Тип комплектующего Патрон токарный
Количество в упаковке 1
Диаметр 250
Вес 29
