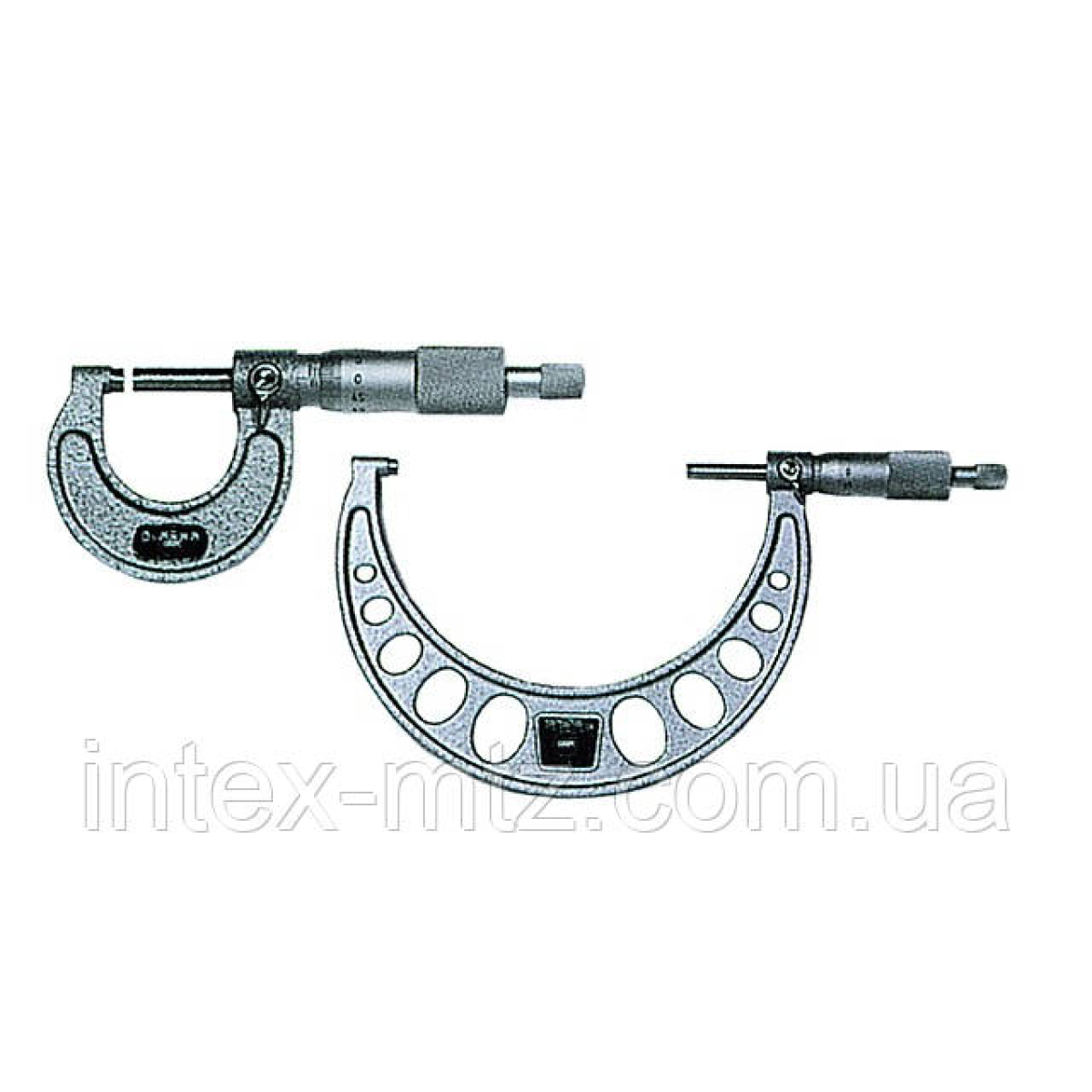

Мікрометр гладкий ТИП МК 125-150 0,01 кл. 1

Опис

Мікрометр гладкий ТИП МК 125-150 0,01 кл. 1 ISO 9001 ціна поділки 0,01

1. ПРИЗНАЧЕННЯ

1.1. Мікрометр типу МК призначений для вимірювання зовнішніх розмірів контрольованих виробів.

1.2. Вид кліматичного виконання УХЛ 4.2.

2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

2.1. В якості відлікового пристрою застосовується микрометрическая головка з ціною поділки 0,01 мм Микровинт в мікрометричної головки – розжарений, з шліфованою різьбленням. Вимірювальне зусилля в процесі виміру становить 700-900сН.

2.2. Технічні характеристики мікрометрів типу МК наведено в таблиці “ table1.

Технічні характеристики мікрометрів типу МК

3. УМОВИ ЕКСПЛУАТАЦІЇ

3.1. Температура робочого простору в процесі вимірювання повинна бути (20±4)С.

3.2. Відносна вологість повітря не більше 80% при температурі 20С.

3.3. Вміст у навколишньому середовищі агресивних газів і пари не допускається.

4. КОМПЛЕКТНІСТЬ

В комплект входять:

- мікрометр;

- футляр;

- установча міра (крім мікрометра з діапазоном вимірювання 0-25);

- паспорт;

- ключ.

5. ПРИСТРІЙ І ПРИНЦИП РОБОТИ

5.1. Мікрометр складається із скоби, мікрометричної головки і двох стрижнів, які перешкоджають абразивного стирання стрижнів мікрометра, забезпечуючи високу стабільність вимірювань. Один із стрижнів закріплений нерухомо, інший рухомий, пересувається за допомогою мікрометричного гвинта головки.

5.2. Вимірювана деталь затискається між стрижнями до упору.

5.3. Відлік розмірів вимірюваної деталі проводиться методом безпосередньої оцінки збігу поділки шкали з поділками ноніуса.

6. ПІДГОТОВКА ДО РОБОТИ

6.1. Ознайомитися перед початком роботи з паспортом на мікрометр.

6.2. Перед застосуванням мікрометра ретельно протерти вимірювальні поверхні, перевірити плавність ходу микровинта і нульову установку. Якщо нульова установка збита, привести вимірювальні поверхні в зіткнення один з одним або з настановної мірою, закріпити микровинт стопором. Потім відвернути ключем гвинт стопоріння барабана настільки щоб обертаючи барабан можна було поєднати нульовий штрих барабана з поздовжнім штрихом стебла. При цьому стежити за тим, щоб відстань від торця конічної частини барабана до найближчого до торця краю нульового штриха стебла не перевищував 0,15 мм. Закрепить ключом винт стопорения барабана.

7. ПОРЯДОК РАБОТЫ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1. Производить измерения микрометром только используя трещотку.

Не пользоваться микрометром с застопоренным микровинтом как жесткой скобой.

7.2. После окончания работы измерительные поверхности микрометра протереть и смазать индустриальным маслом.

7.3. Промывать, смазывать и регулировать микрометрическую пару не реже, чем через 25000 измерений.

8.ПРАВИЛА ХРАНЕНИЯ.

8.1. Зберігати мікрометр у футлярі в сухому опалювальному приміщенні при температурі повітря від +5 до +40С і відносній вологості не більше 80% при температурі +20С.

8.2. При тривалому зберіганні вироби, щоб уникнути виникнення корозії крім мастила мікрометра маслом, його необхідно загорнути в папір з водовідштовхувальним просоченням.

8.3. Повітря в приміщенні не повинен містити домішок агресивних парів і газів.
