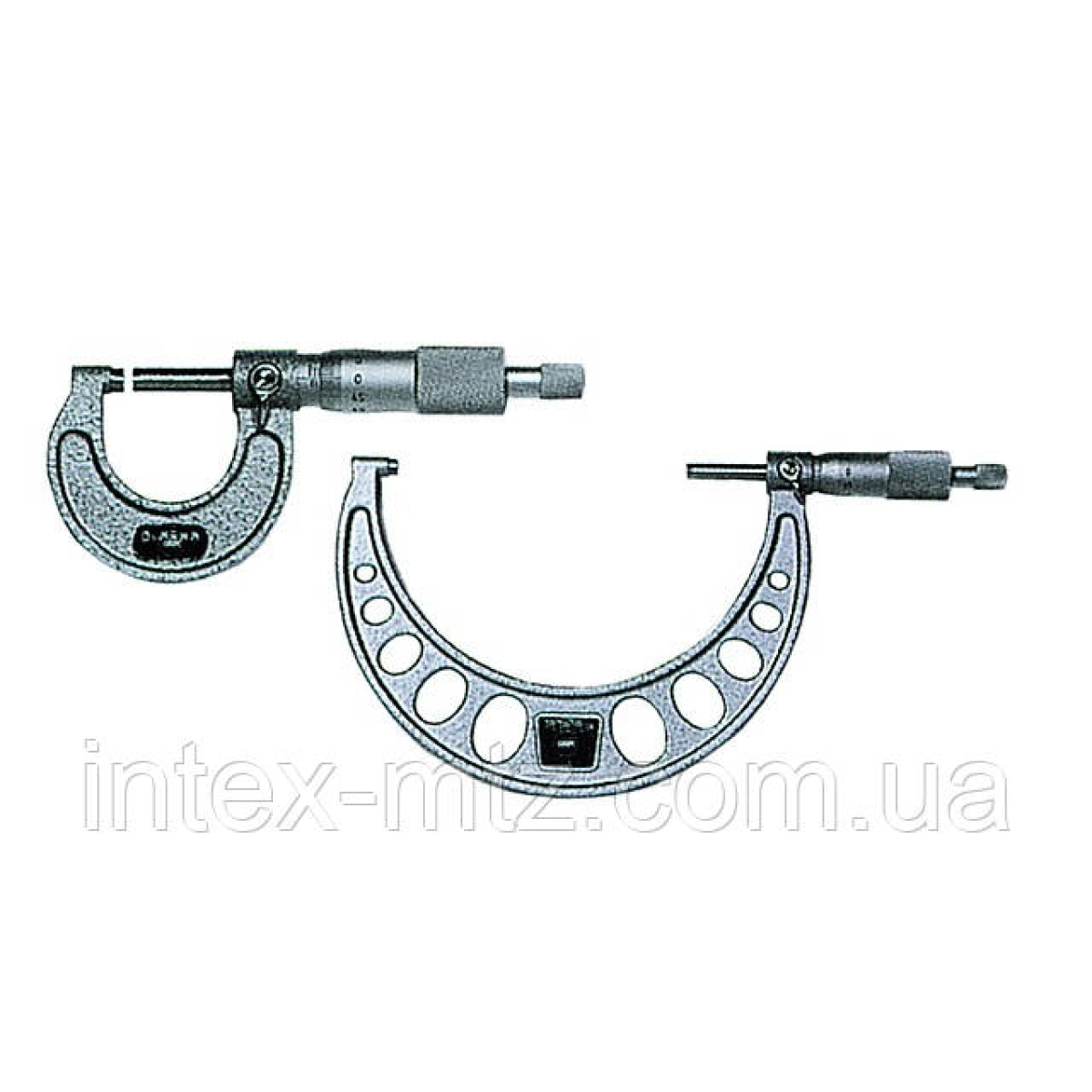

Мікрометр гладкий ТИП МК 175-200 0,01 кл. 1

Опис

Мікрометр гладкий ТИП МК 175-200 0,01 кл. 1 ISO 9001 ціна поділки 0,01

1. ПРИЗНАЧЕННЯ

1.1. Мікрометр типу МК призначений для вимірювання зовнішніх розмірів контрольованих виробів.

1.2. Вид кліматичного виконання УХЛ 4.2.

2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

2.1. В якості відлікового пристрою застосовується микрометрическая головка з ціною поділки 0,01 мм Микровинт в мікрометричної головки – розжарений, з шліфованою різьбленням. Вимірювальне зусилля в процесі виміру становить 700-900сН.

2.2. Технічні характеристики мікрометрів типу МК наведено в таблиці “ table1.

Технічні характеристики мікрометрів типу МК

3. УМОВИ ЕКСПЛУАТАЦІЇ

3.1. Температура робочого простору в процесі вимірювання повинна бути (20±4)С.

3.2. Відносна вологість повітря не більше 80% при температурі 20С.

3.3. Вміст у навколишньому середовищі агресивних газів і пари не допускається.

4. КОМПЛЕКТНІСТЬ

В комплект входять:

- мікрометр;

- футляр;

- установча міра (крім мікрометра з діапазоном вимірювання 0-25);

- паспорт;

- ключ.

5. ПРИСТРІЙ І ПРИНЦИП РОБОТИ

5.1. Мікрометр складається із скоби, мікрометричної головки і двох стрижнів, які перешкоджають абразивного стирання стрижнів мікрометра, забезпечуючи високу стабільність вимірювань. Один із стрижнів закріплений нерухомо, інший рухомий, пересувається за допомогою мікрометричного гвинта головки.

5.2. Вимірювана деталь затискається між стрижнями до упору.

5.3. Відлік розмірів вимірюваної деталі проводиться методом безпосередньої оцінки збігу поділки шкали з поділками ноніуса.

6. ПІДГОТОВКА ДО РОБОТИ

6.1. Ознайомитися перед початком роботи з паспортом на мікрометр.

6.2. Перед применением микрометра тщательно протереть измерительные поверхности, проверить плавность хода микровинта и нулевую установку. Если нулевая установка сбита, привести измерительные поверхности в соприкосновение друг с другом или с установочной мерой, закрепить микровинт стопором. Затем отвернуть ключом винт стопорения барабана настолько чтобы вращая барабан можно было совместить нулевой штрих барабана с продольным штрихом стебля. При этом следить за тем чтобы расстояние от торца конической части барабана до ближайшего к торцу края нулевого штриха стебля не превышало 0,15 мм. Закріпити ключем гвинт стопоріння барабана.

7. ПОРЯДОК РОБОТИ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

7.1. Проводити вимірювання мікрометром тільки використовуючи тріскачку.

Не користуватися мікрометром з застопоренным микровинтом як жорсткої скобою.

7.2. Після закінчення роботи вимірювальні поверхні мікрометра протерти і змастити індустріальним маслом.

7.3. Промивати, змащувати і регулювати мікрометричну пару не рідше, ніж через 25000 вимірювань.

8.ПРАВИЛА ЗБЕРІГАННЯ.

8.1. Зберігати мікрометр у футлярі в сухому опалювальному приміщенні при температурі повітря від +5 до +40С і відносній вологості не більше 80% при температурі +20С.

8.2. При тривалому зберіганні вироби, щоб уникнути виникнення корозії крім мастила мікрометра маслом, його необхідно загорнути в папір з водовідштовхувальним просоченням.

8.3. Повітря в приміщенні не повинен містити домішок агресивних парів і газів.
