Опис

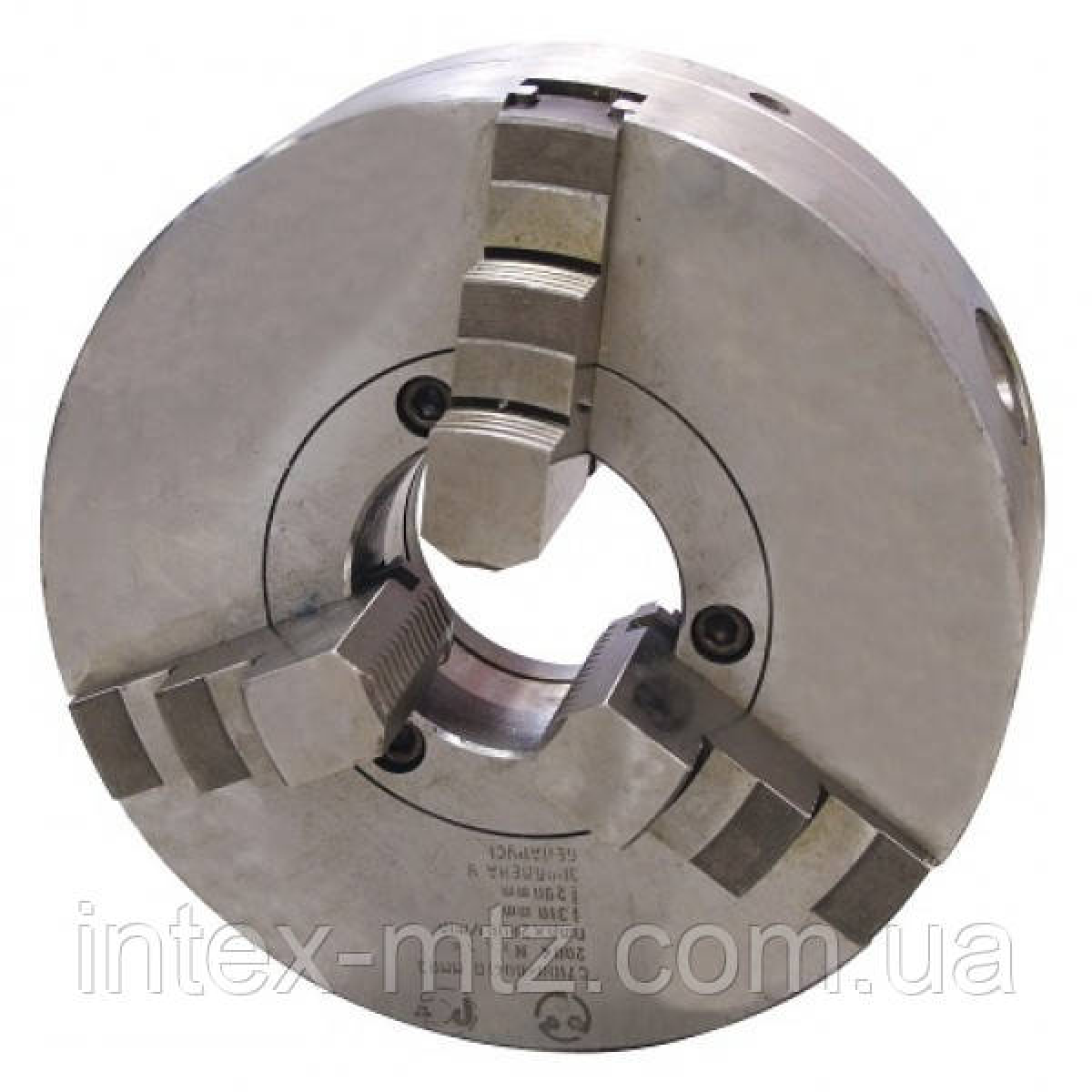

Патрон 3-х кулачковий 7100-0035П К(аналог Гродно, 3-250.35.14)
За безготівковим розрахунком ціна з ПДВ -16500,00 грн.
Кулачки крок 10 мм, Призначений для токарних верстатів. Застосовується для затиску заготовок. Корпус виготовлений з чавуну з кулястим графітом. Клас точності П – підвищений за ГОСТ 1654-86. Патрон оснащений цільними кулачками. Кріпиться на фланцеві кінці шпинделів під поворотну шайбу з ГОСТ 12593-93.

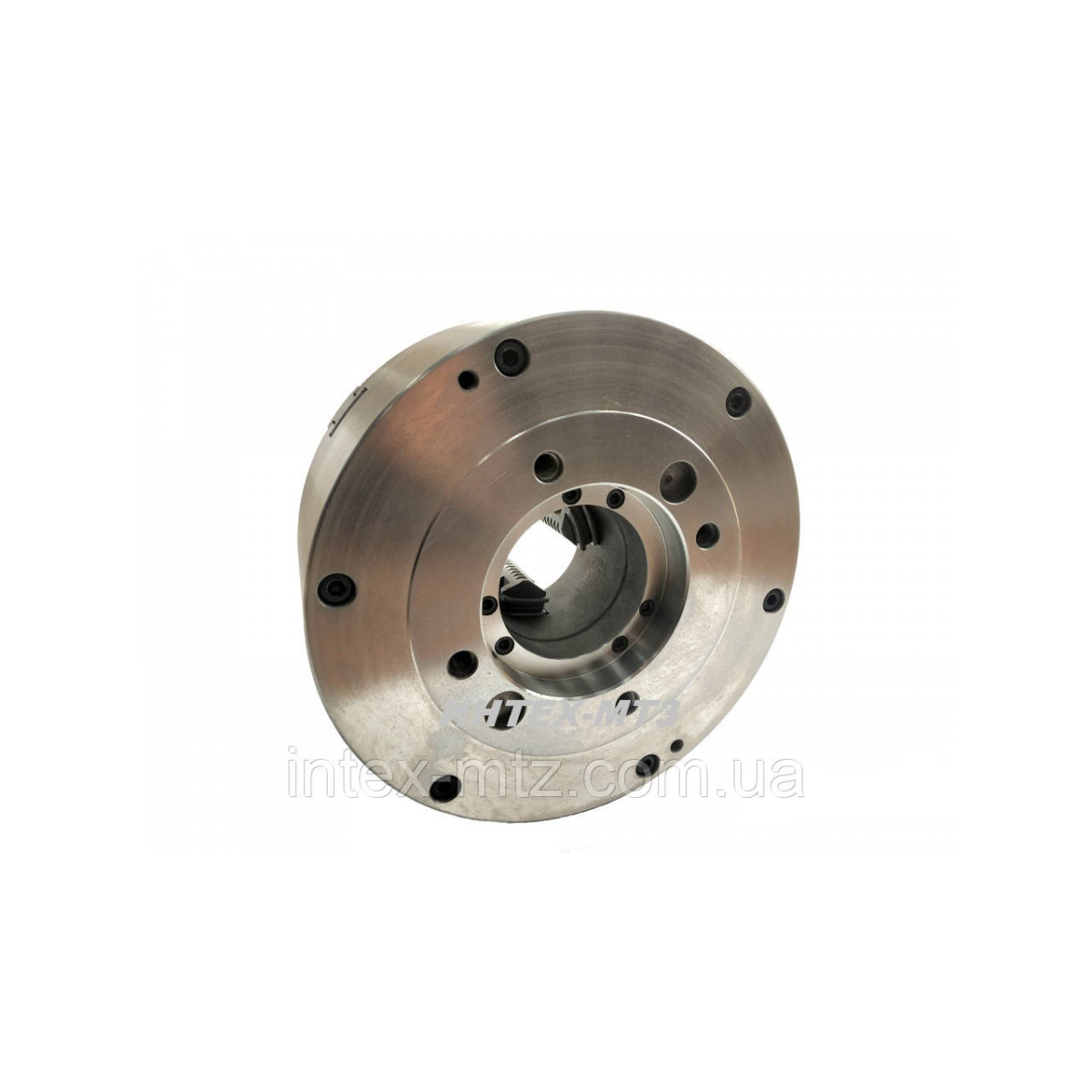

Тип кріплення патрона З 7100-0035 — з кріпленням безпосередньо на фланцеві кінці шпинделів під поворотну шайбу з ГОСТ 12593. Виконання — з цільними кулачками.Розміри закріплюються заготовок: A -6-120 мм, B - 70-180 мм, C - 140-250, D - 85-195 мм, E -155-265 мм
|

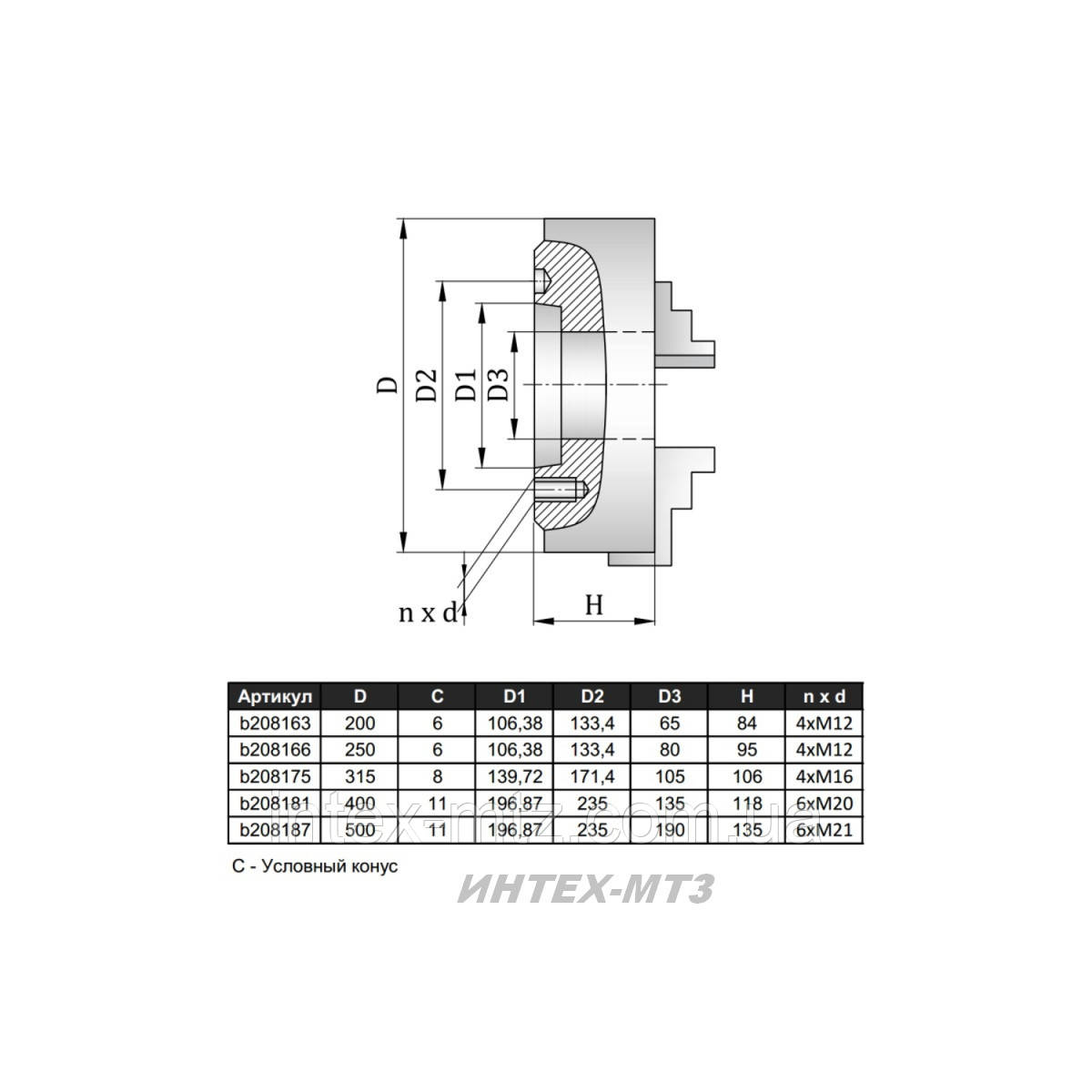

Зовнішній діаметр D, мм
|
250
|
|
Матеріал корпусу
|
чавун
|
|
Умовний розмір конуса шпинделя
|
6
|
|
Діаметр конуса D2, мм
|
106,375
|
|
Діаметр розташування кріпильних отворів D3, мм
|
133,4
|
|
Кількість (n) і розмір (d) кріпильних отворів
|
4хМ12
|
|
Діаметр отвори в корпусі D1, мм
|
80
|
|
Максимальний зовнішній діаметр виробу, затискається в прямих кулачках, мм
|
120
|
|
Максимальний внутрішній діаметр виробу, затискається в прямих кулачках, мм
|
250
|
|
Максимальний зовнішній діаметр виробу, затискається в зворотних кулачках, мм
|
250
|
|
Висота корпусу в зборі, Н, мм
|
89,5
|
|
Висота патрона, Н1, мм
|
122,5
|
|
Максимально допустима частота обертання, об/хв
|
3500
|
|
Мінімальна сумарна сила затиску, Н
|
46000
|
|
Маса патрона, кг.
|
34
|

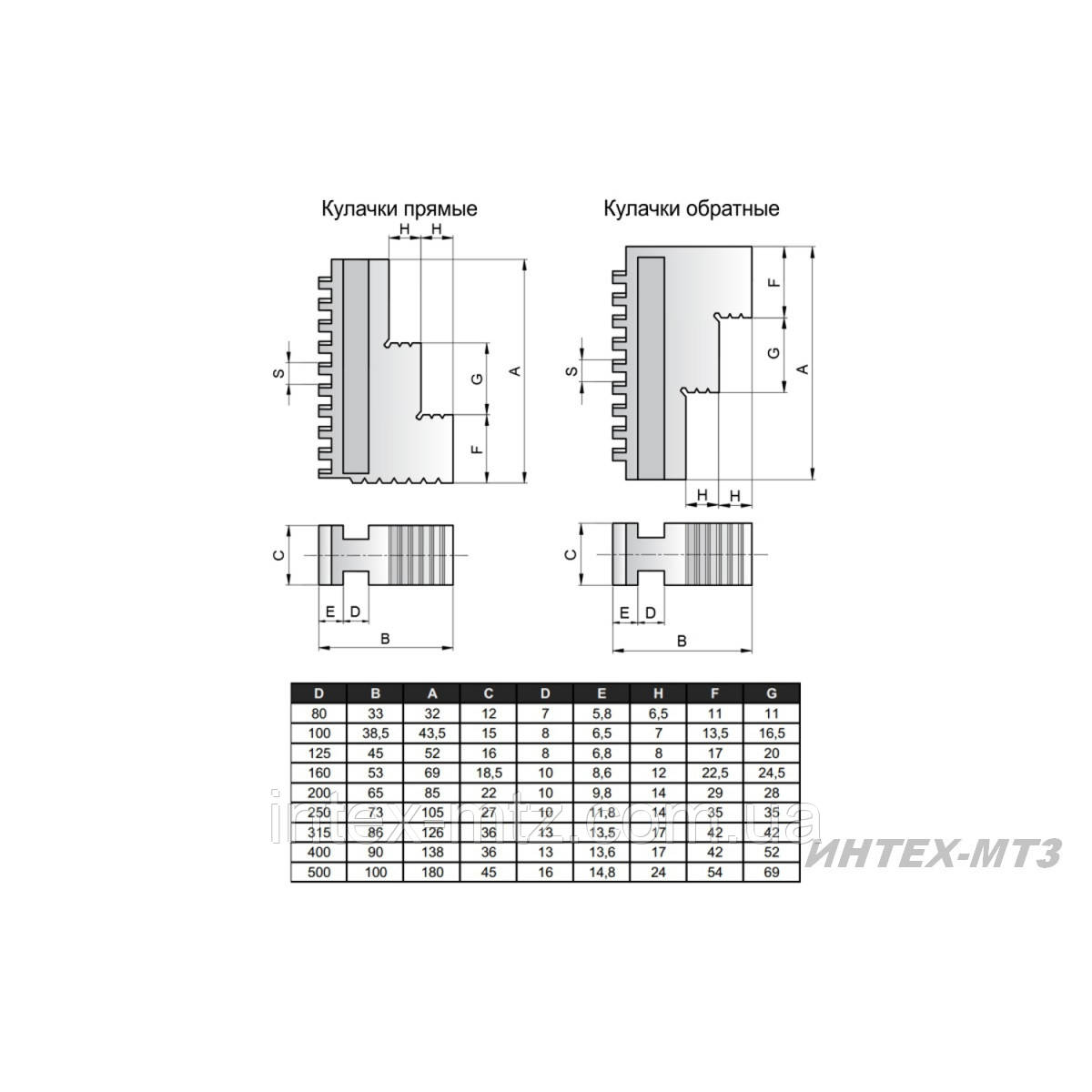

- Патрон з прямими кулачками
- Кулачки зворотні
- Ключ
- Паспорт
- Пальці для установки на шпиндель верстата
- Гайки для кріплення патрона на шпиндель верстата
- Гарантія: 12 місяців з дня експлуатації.
Характеристики
| Состояние |
Новое |
| Тип комплектующего |
Патрон токарный |
| Количество в упаковке |
1 |
| Диаметр |
250 |
| Вес |
34 |
