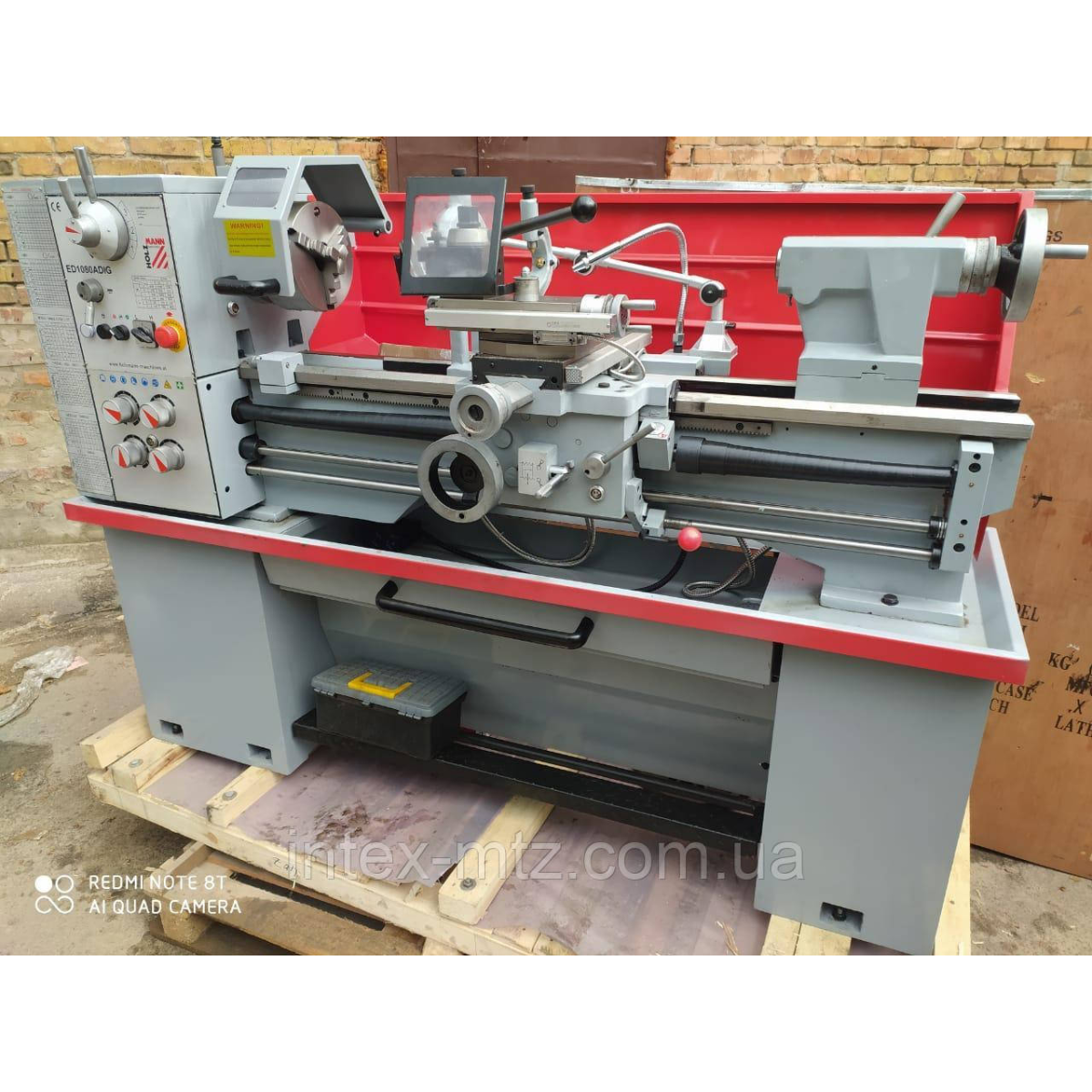

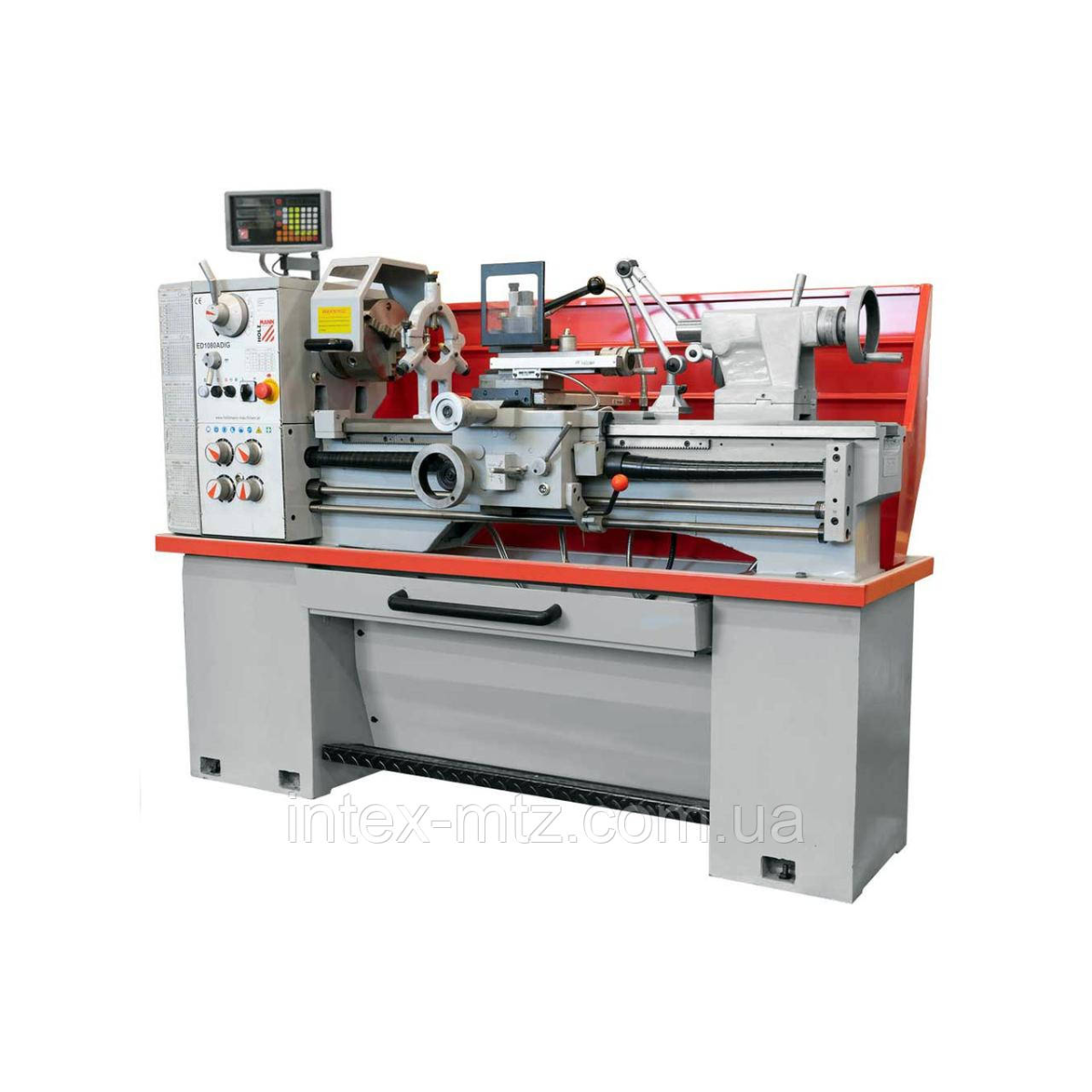

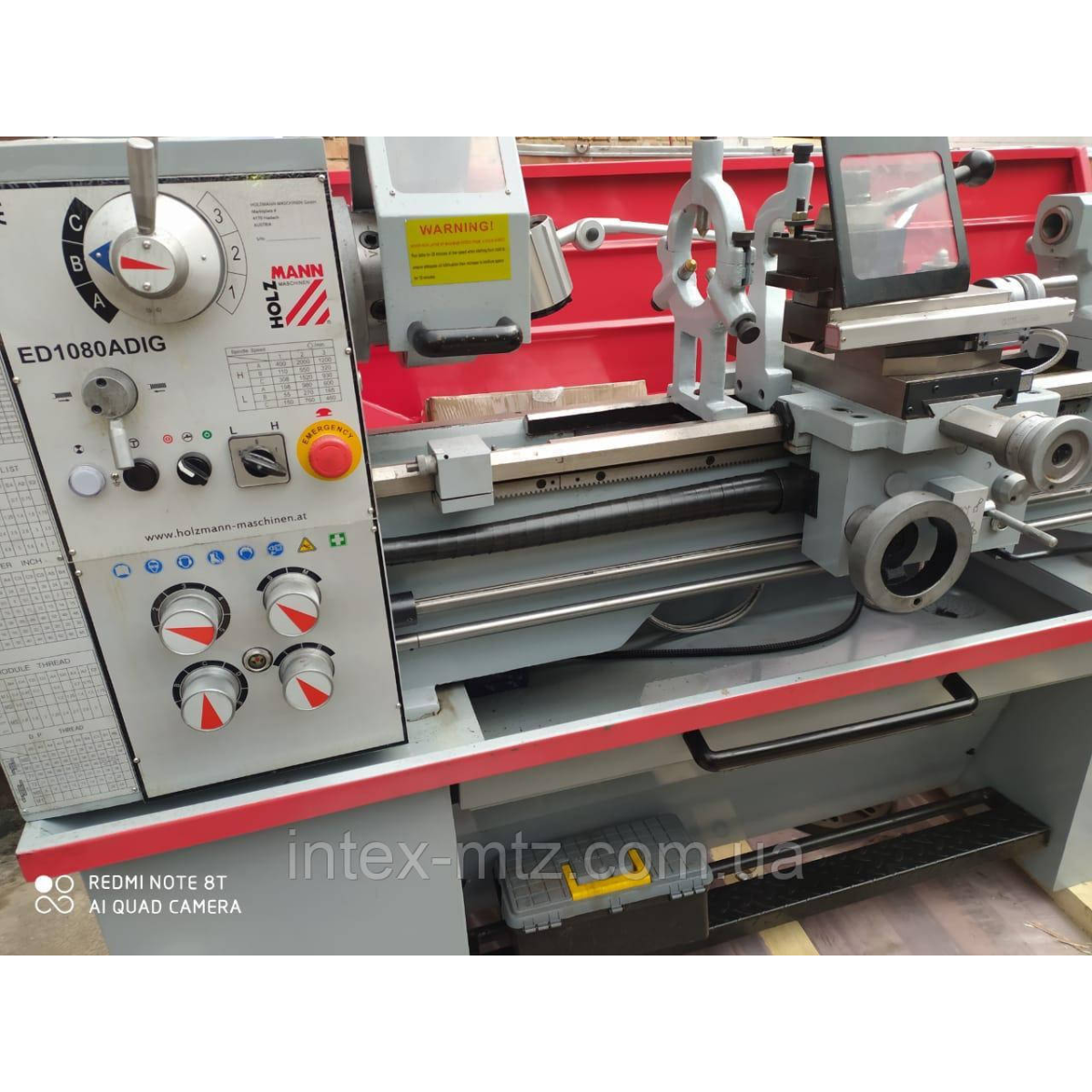

Токарний верстат по металу Holzmann ED 1080ADIG

Опис

ПРИЗНАЧЕННЯ:

Токарно-гвинторізні верстати призначені для виконання різноманітних операцій: обробки зовнішніх і внутрішніх циліндричних, конічних, фасонних та торцевих поверхонь; нарізування зовнішніх і внутрішніх різьб; відрізки, свердління, зенкерування та розгортання отворів. Оброблюваний матеріал: сталь, чавун, леговані сплави (нержавійка), кольорові метали і легкі сплави.

Клас точності Н.

В даному верстаті збільшений діаметр отвору в шпинделі до 52 мм, стоять більш жорсткі підшипники, вище частота обертання шпинделя. Для зручності роботи і підвищення точності застосовується Пристрій цифрової індикації – УЦИ.

ОБЛАСТЬ ЗАСТОСУВАННЯ:

Токарно-гвинторізні верстати можуть знайти застосування на будь-якому металообробному підприємстві. Токарні верстати використовуються в ремонтних і столярних майстернях, механічних цехах, в автомобільному виробництві, машинобудуванні та в навчальних закладах. Головним чином застосовуються в умовах одиничного та дрібносерійного виготовлення різних деталей при чистовій обробці.

ОТРИМУВАНІ ВИРОБИ:

СХЕМИ ОБРОБКИ:

КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

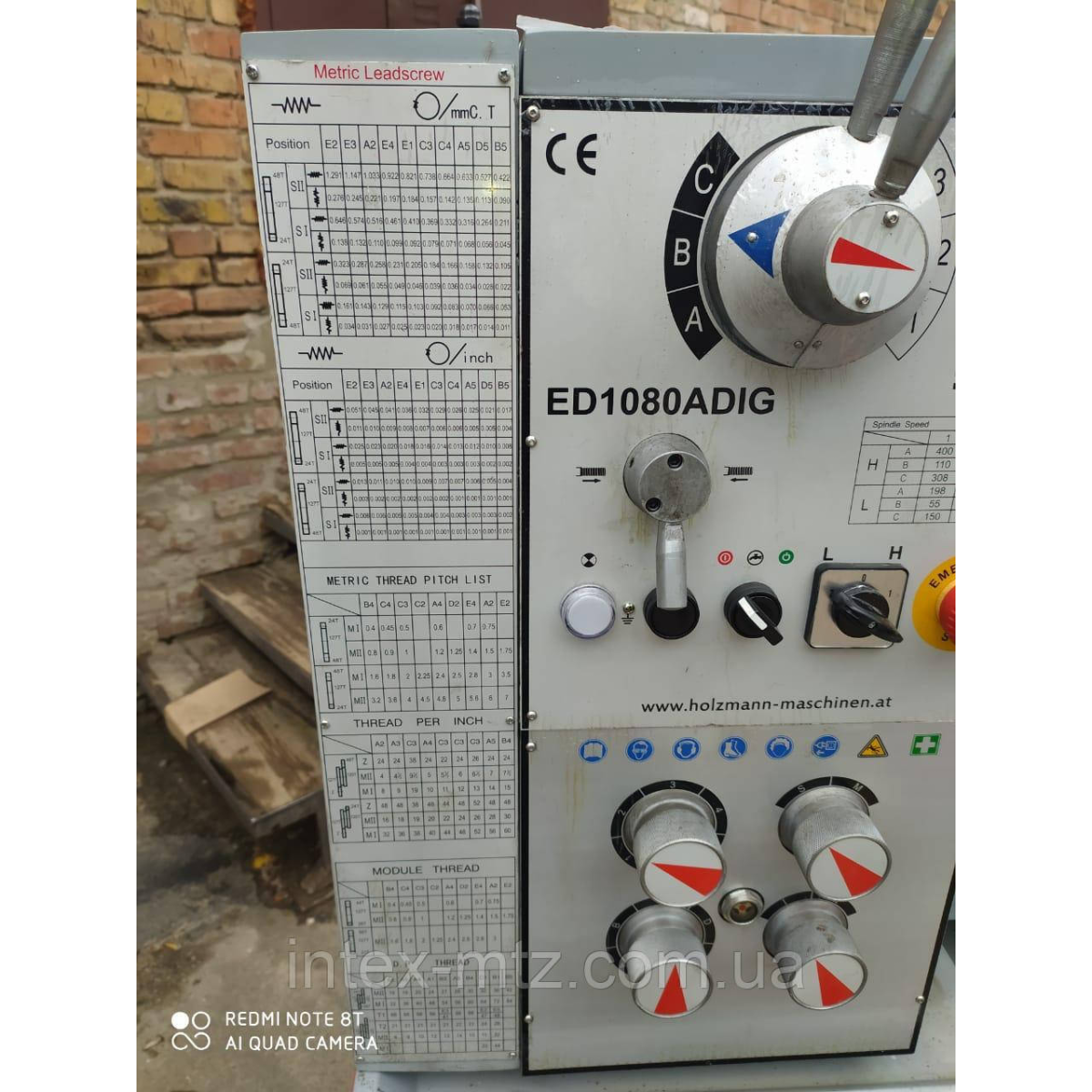

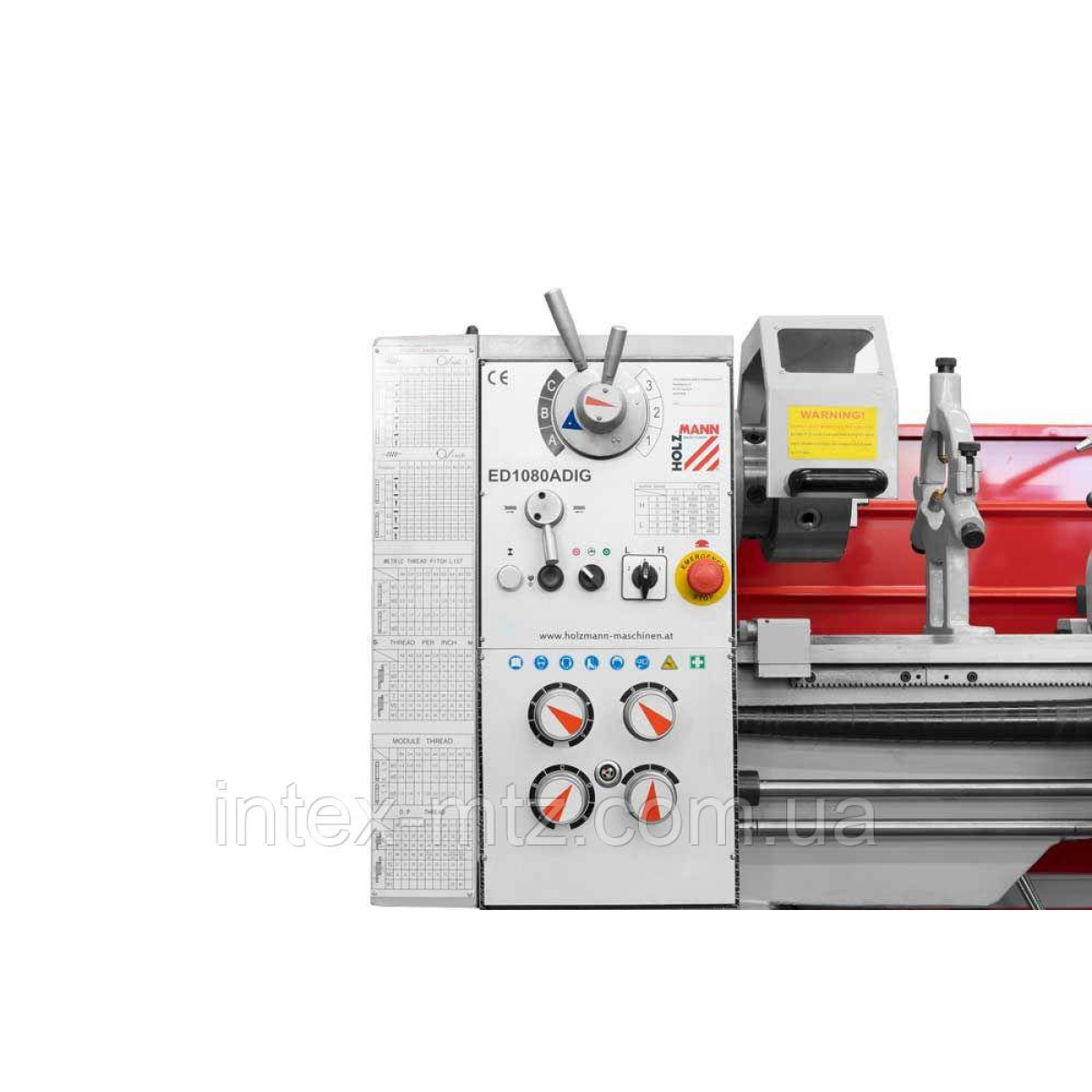

	КОРОБКА ПОДАЧ Всі шестерні механізму подач мають високочастотну загартування HRC59..63 і відрізняються високою зносостійкістю.
	ЗАДНЯ БАБКА Пристосування для кріплення заготовки (при обробці в центрах), або для кріплення інструментів, таких наприклад як мітчик, плашка при нарізуванні різьби; свердел або свердлильного патрона при свердлінні отворів.

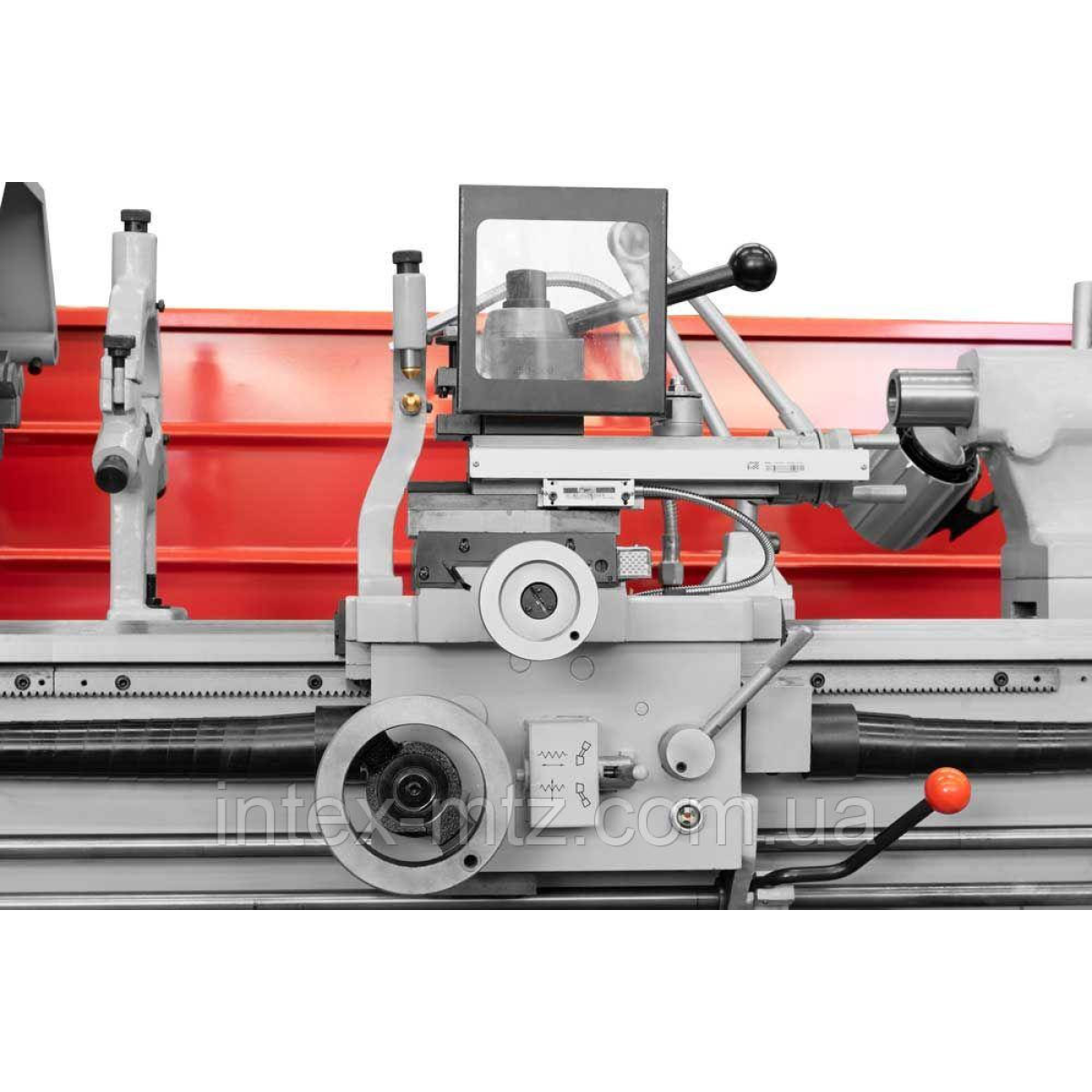

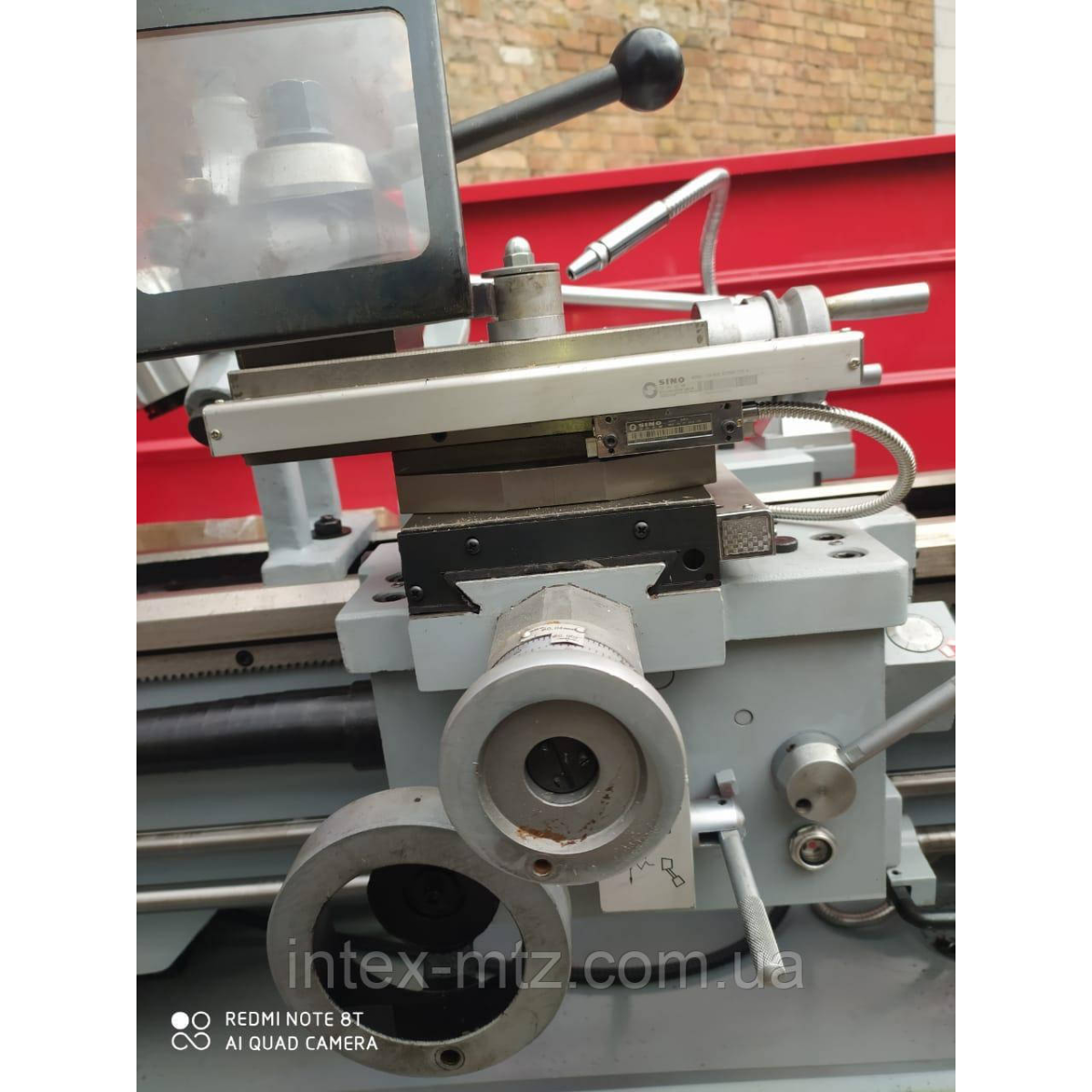

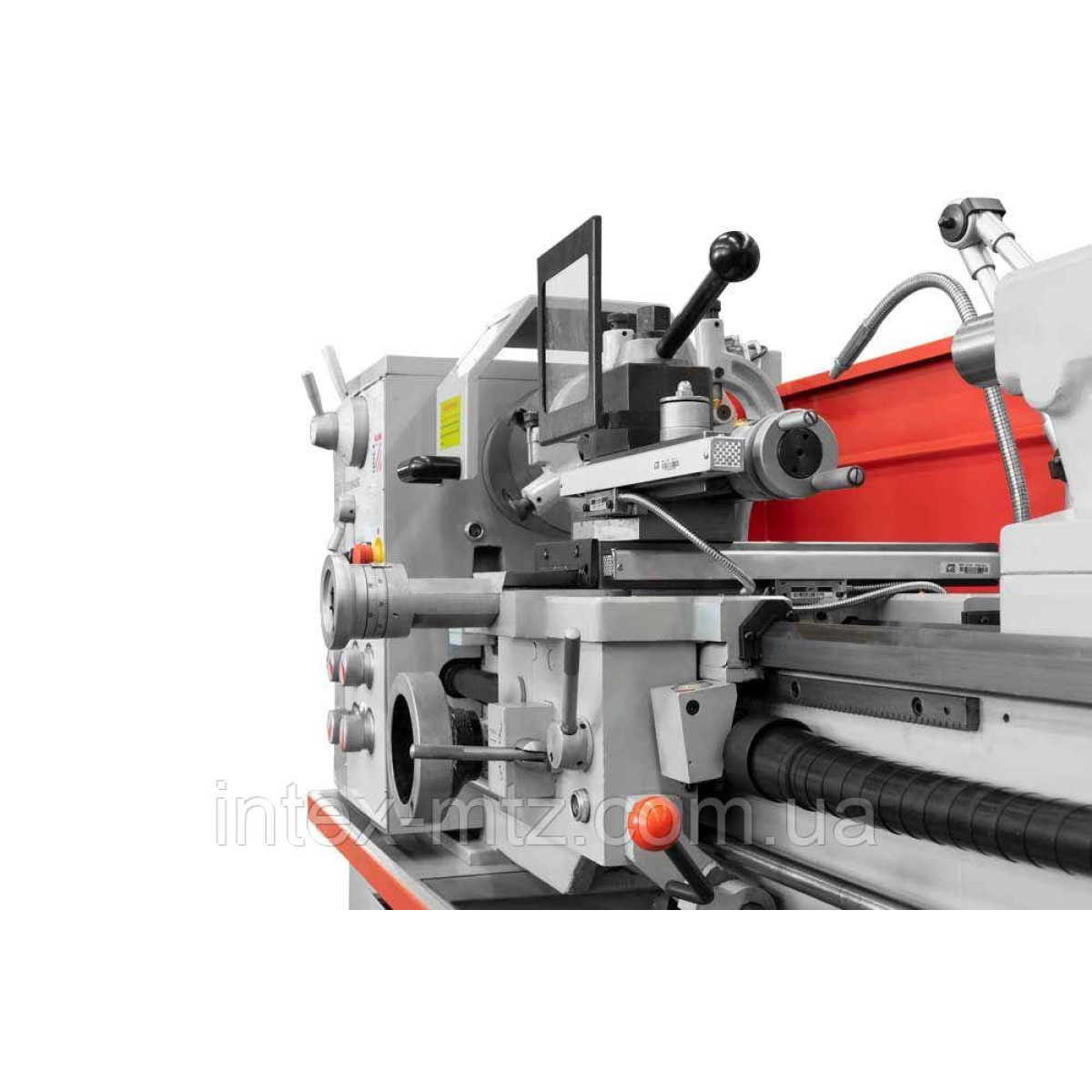

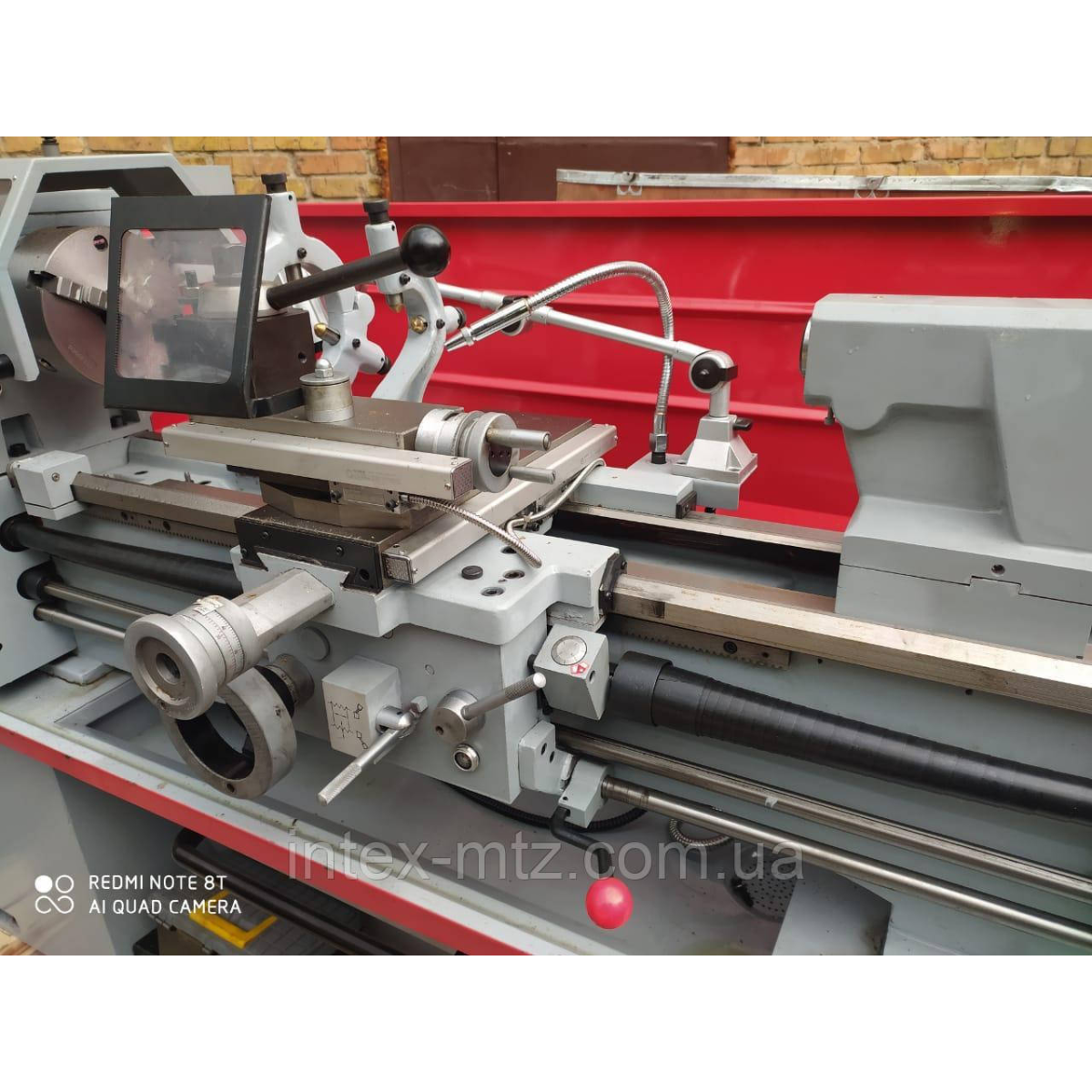

	СУПОРТ Пристосування для кріплення обробного інструменту і переміщення інструменту в заданих напрямках
	ПЕРЕМИКАЧ ПОДАЧ Багатопозиційний важіль для включення автоматичного переміщення різального інструменту в заданому напрямку.
	ЛЮНЕТИ Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину.

СТАНДАРТНА КОМПЛЕКТАЦІЯ:

	ОСВІТЛЕННЯ РОБОЧОЇ ЗОНИ Зручна та надійна фіксація світильника в необхідних положеннях забезпечує відповідні вимоги робочого процесу.
	ПЛАНШАЙБА Планшайба призначена для установки і закріплення симетричних деталей. Кріплення деталей на планшайбі проводиться за допомогою затискних прихватов. Так само планшайба дозволяє розмістити на шпинделі заготівлю неправильної форми і виключити ексцентриситет за рахунок застосування противаг.
	ЛЮНЕТ РУХОМИЙ І НЕРУХОМИЙ Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину.

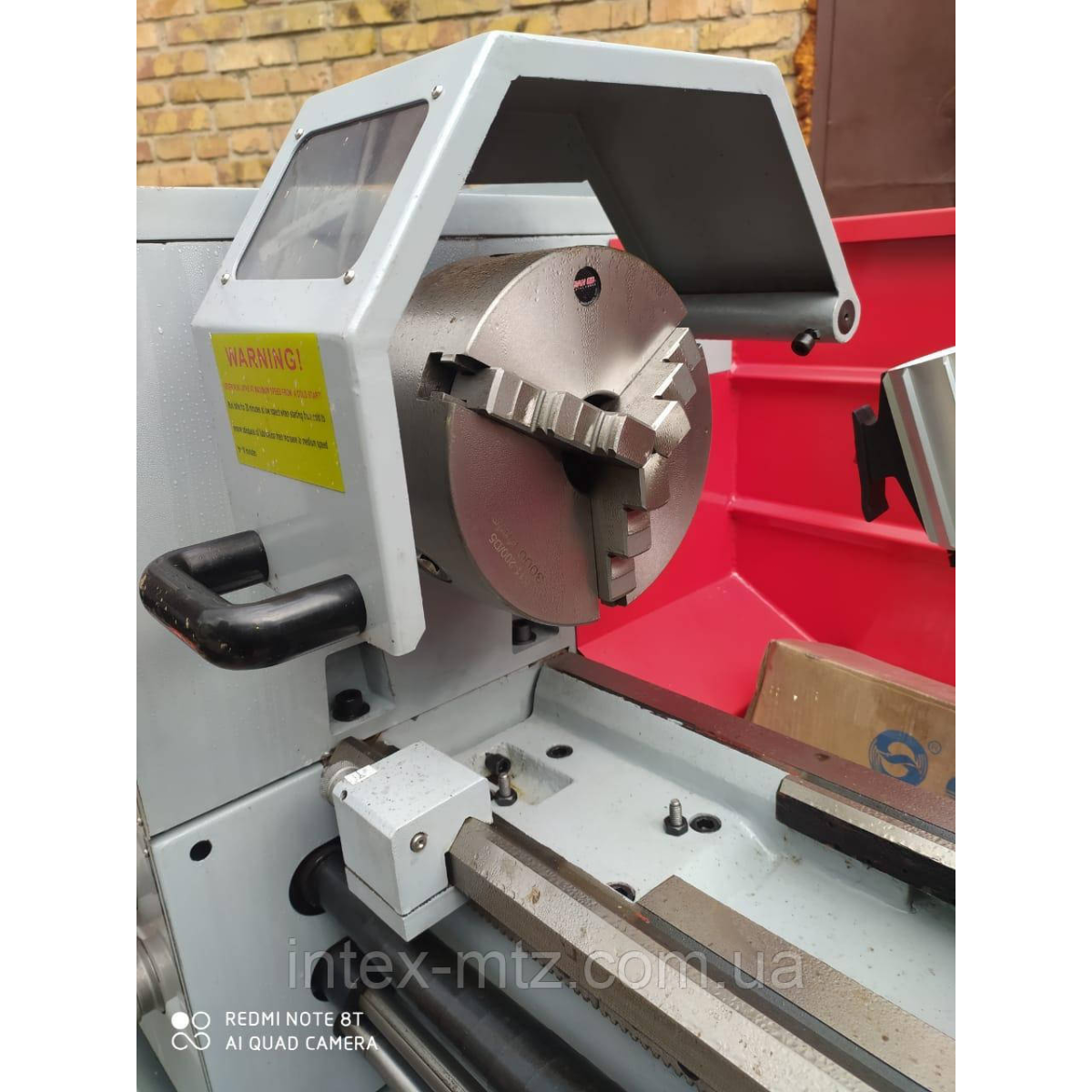

3-Х КУЛАЧКОВИЙ ПАТРОН Самоцентрирующий трикулачні патрон призначений для установки та закріплення заготовок для подальшої механічної обробки.
ДОКУМЕНТАЦІЯ РОСІЙСЬКОЮ МОВОЮ
НЕ ОБЕРТАЄТЬСЯ ЗАДНІЙ ЦЕНТР
ПРЕС-МАСЛЯНКА

ДОДАТКОВА КОМПЛЕКТАЦІЯ:

	4-Х КУЛАЧКОВИЙ ПАТРОН Четырехкулачковый патрон використовується для установки та закріплення деталей зі зміщеною віссю обертання, некруглой і несиметричної форми.
	ОБЕРТОВИЙ ЗАДНІЙ ЦЕНТР Обертові центри призначені для створення додаткової опори при обробці заготовок великої довжини. З їхньою допомогою з`являється можливість якісної обробки деталей різанням з недостатньою жорсткістю або з довжиною, що перевищує діаметр більш ніж в 5 разів.
