Опис
ПРИЗНАЧЕННЯ:
Стрічкова пила ідеально підходить для різання труб, профілів і твердих матеріалів, повних всередині. Підходить для високопродуктивної резки металів, використовуваних в сучасному машинобудуванні: кольорових, нікелевих, титанових та інших сплавів, а також високолегованих і конструкційних сталей.

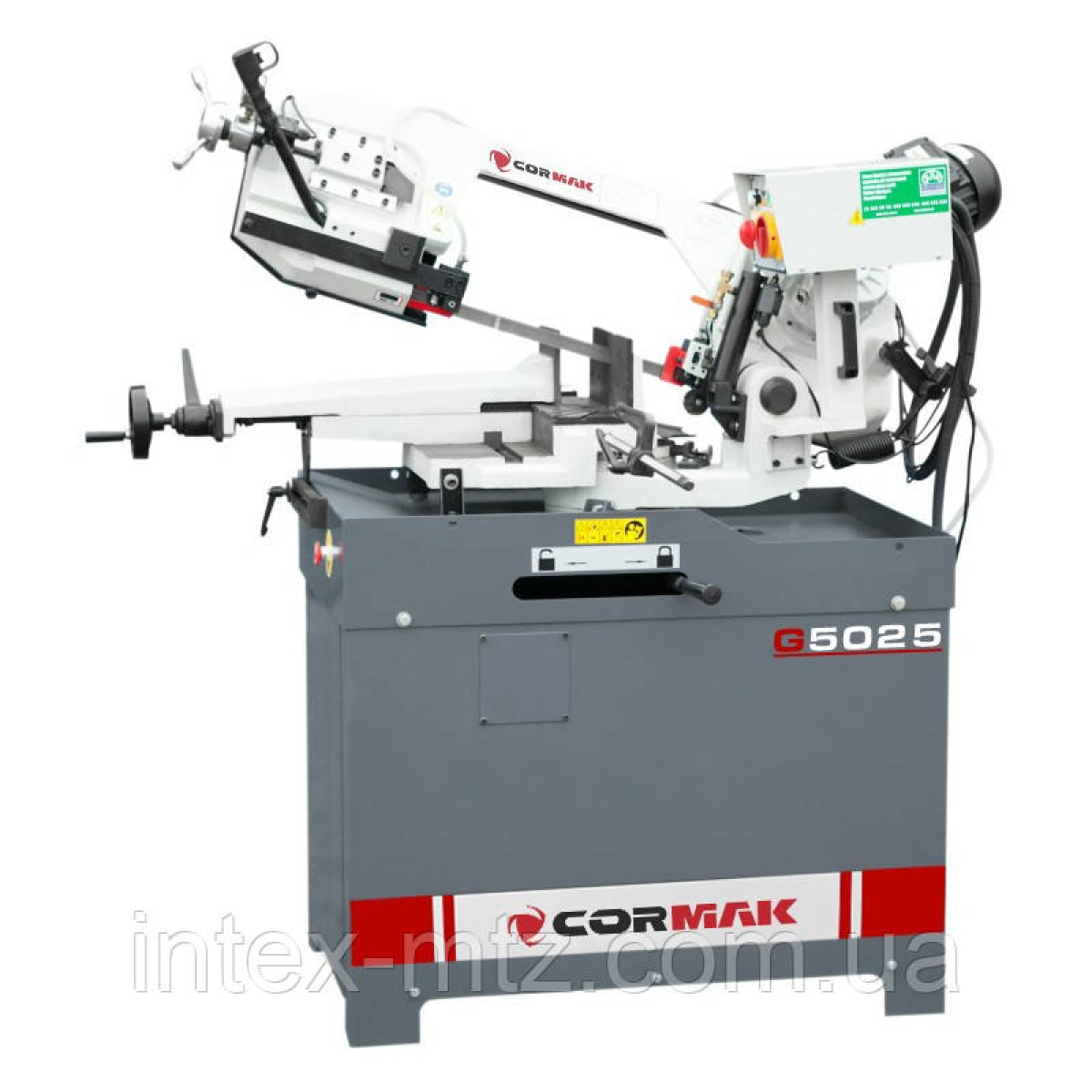

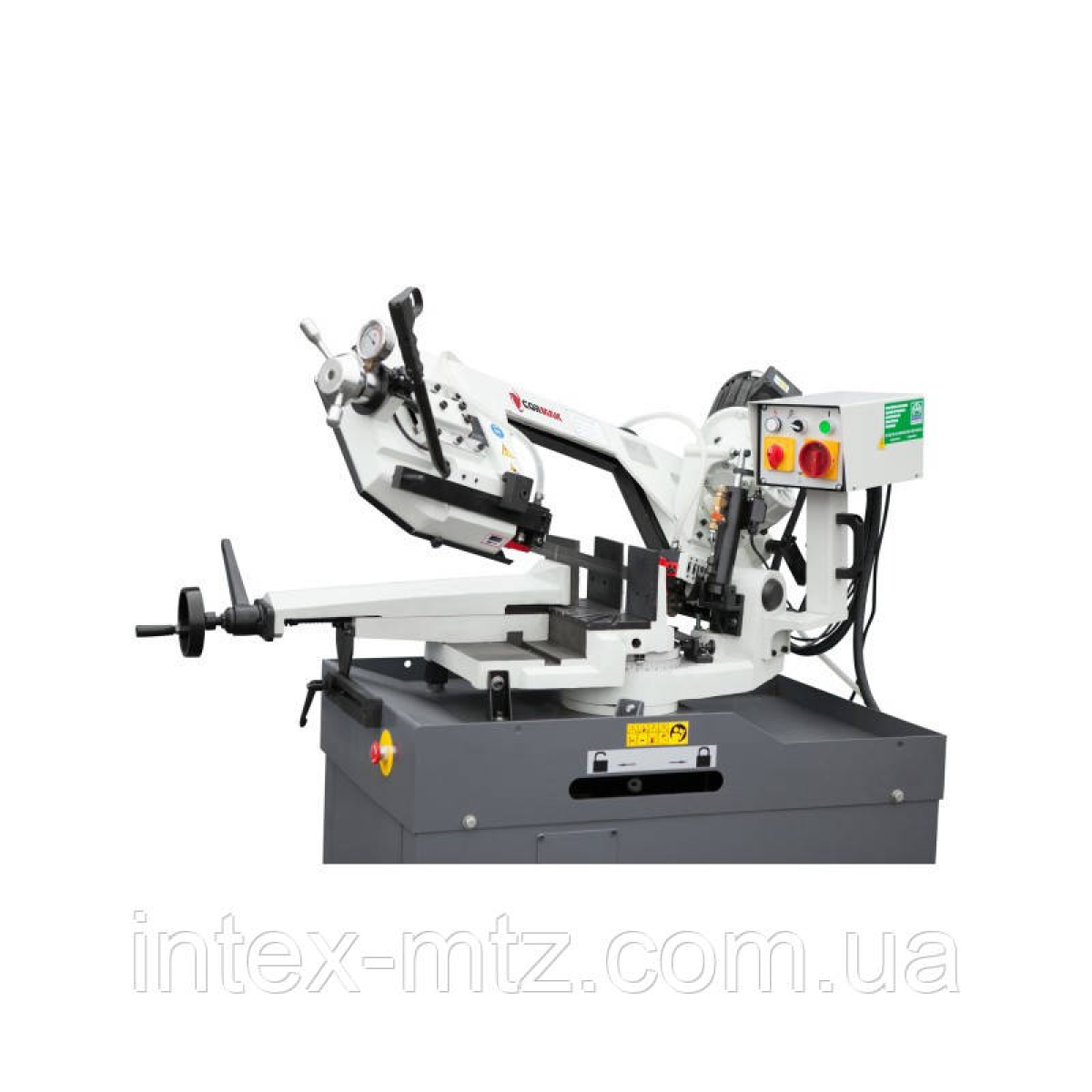

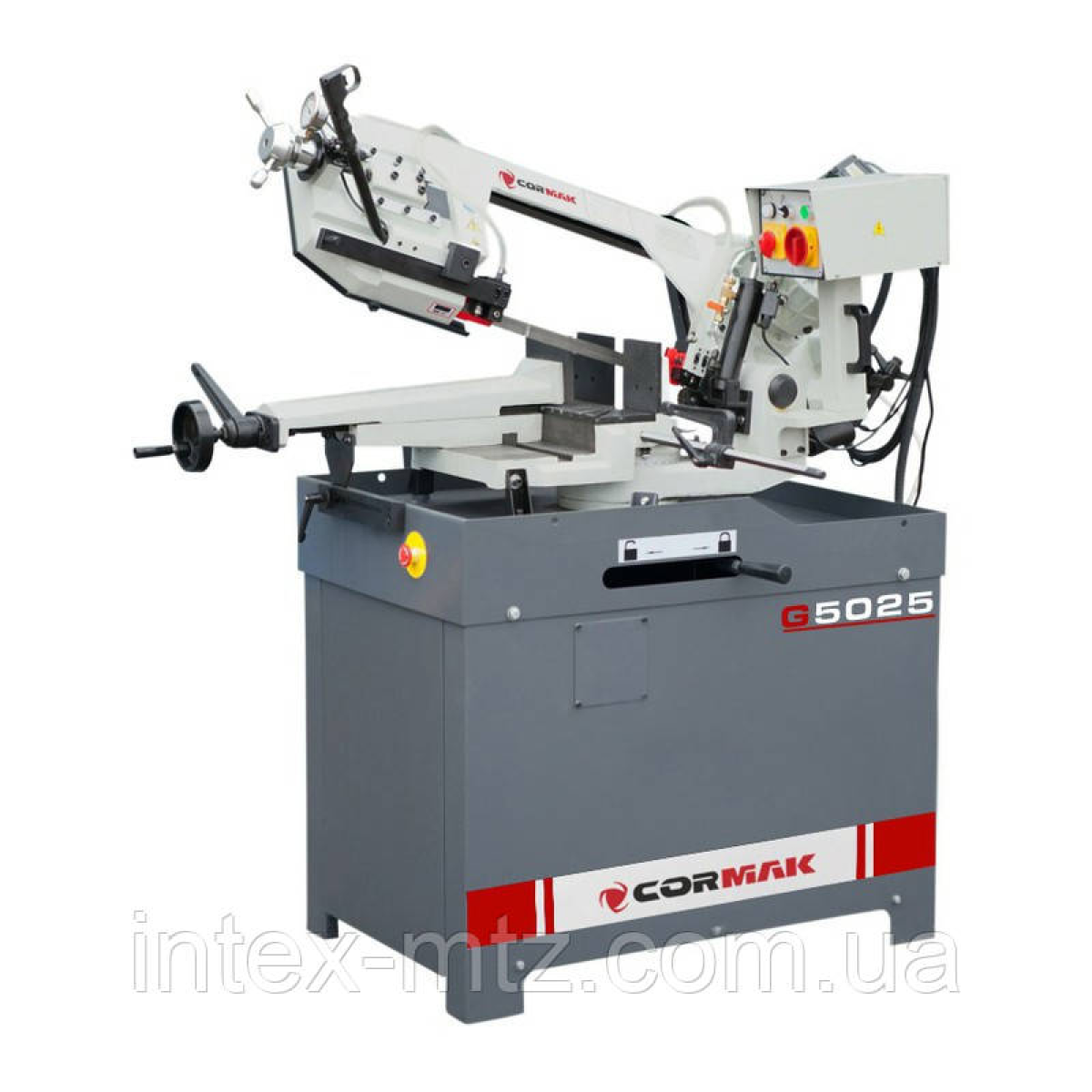

Потужний, великий стрічкопильний верстат для різання металу, з поворотною рамою дозволяє на різання в площині перпендикулярній до осі розрізається і під будь-яким кутом в діапазоні від -45° в ліво до 60° в право.
Підстава закрито, утворюючи жорсткий зварний корпус з сталевих аркушів. Всередині знаходиться окремий резервуар для охолоджуючої рідини з електронасосом. Форма верхньої частини основи являє собою резервуар для зливу охолоджувальної рідини і стружки, що утворюється при різанні. Чавунний верстак кріпиться до основи за допомогою двостороннього поворотного кронштейна і панелі управління.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Верстати застосовуються на невеликих виробництвах у штучному і дрібносерійному виробництві, призначені для розпилу інструментальних і нержавіючих сталей, кольорових і легких металів, як профілів, так і суцільних заготовок.
ОТРИМУВАНІ ВИРОБИ:
СХЕМА ОБРОБКИ:
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
|
|

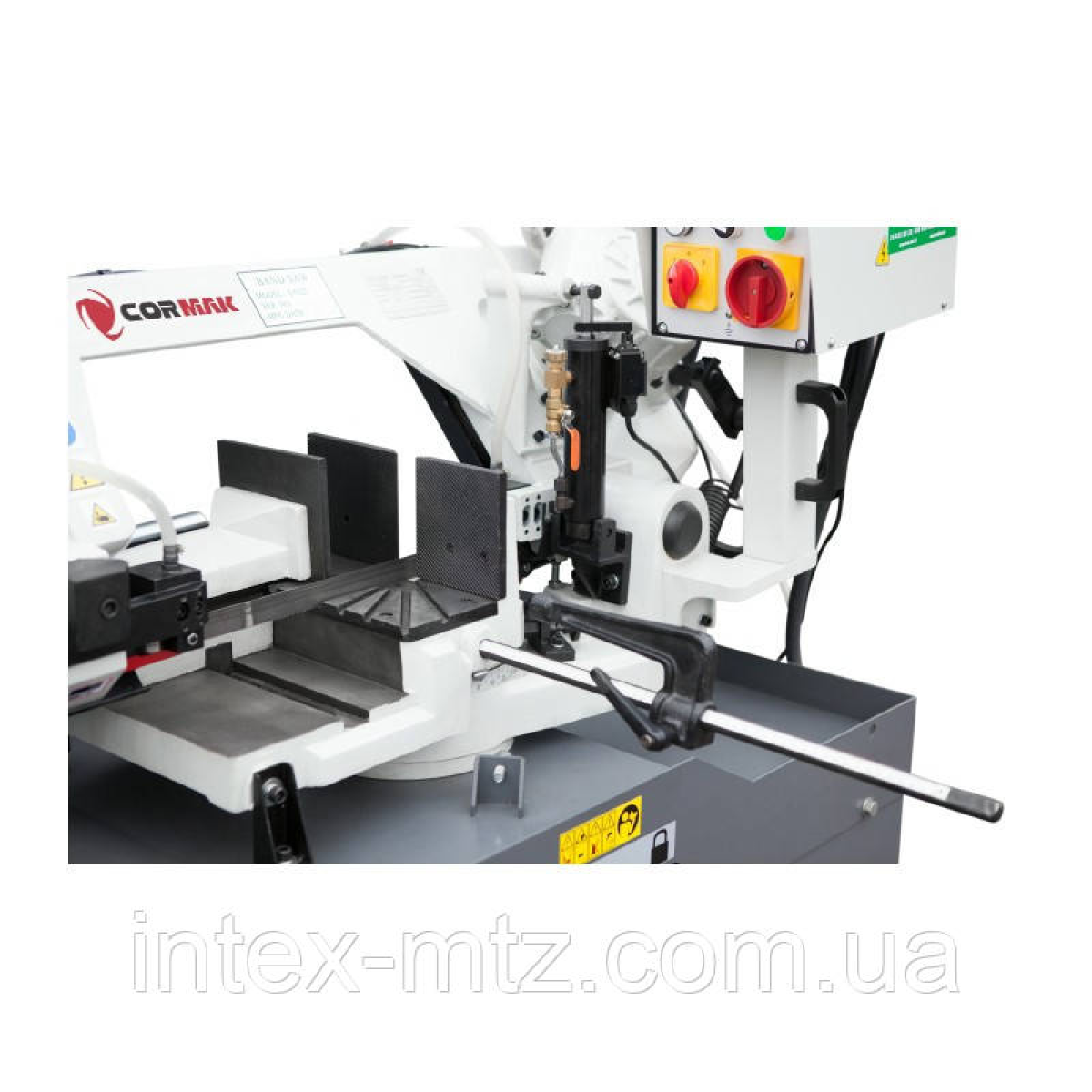

ЛЕЩАТА

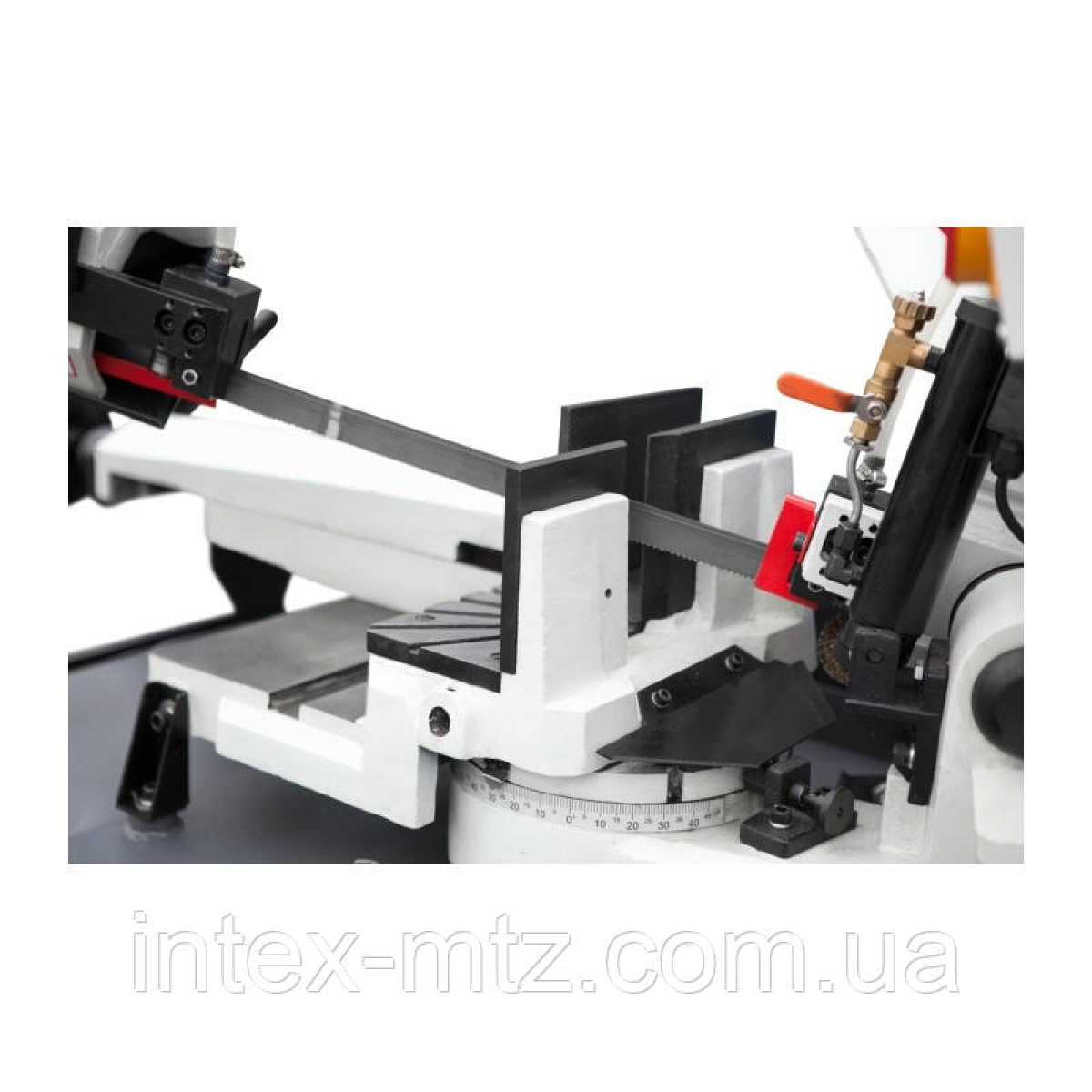

Поворотні лещата до 45° для розпилювання під кутом.
Швидкозатискний лещата.
|
|
|
ПРИТИСК ЛЕЩАТ
Регульована бабка з допомогою якої можна фіксувати заготовку в лещатах
|
|
|
АВТОМАТИКА
Автоматична зупинка по закінченню розпилу.
Автоматична зупинка або блокування запуску при відкритті основних вузлів верстата, а також при перевантаженнях електричної мережі.
|
|
Кут
|
Коло
|
Профіль
|
Профіль
|
|
0°
|
250
|
310 x 210
|
240 x 240
|
|
45° праворуч
|
200
|
200 x 140
|
180 x 180
|
|
45° вліво
|
165
|
185 x 145
|
160 x 160
|
|
60° вправо
|
120
|
120 x 95
|
100 x 100
|
Характеристики
| Потребляемая мощность |
1.5 |
| Гарантия |
12 мес |
| Вес |
330 кг |
| Дополнительный сервис |
Обучение, Сервисное обслуживание, Установка |
| Напряжение |
400 В |
| Высота рабочего стола |
765 мм |
| Тип управления |
Гравитационное |
| ЧПУ |
Нет |
| Длина пильного полотна, мм.: |
2715 |
| Скорость движения пыльной ленты, м/мин.: |
35 м мин, 70 м мин |
| Толщина пильного полотна, мм.: |
0.9 |
| Ширина пильного полотна, мм.: |
27 |
| Размер пильного полотна |
2715 x 27 x 0,9 мм |
| Количество скоростей, шт.: |
2 |
| Угол наклона тисков |
60 |
| Скорости движения полотна |
36, 72 м мин |
| Мощность двигателя S1 и S6 |
1,5 кВт 2,1 кВт |
| Мощность двигателя охлаждающего насоса |
0,025 кВт |
