Опис

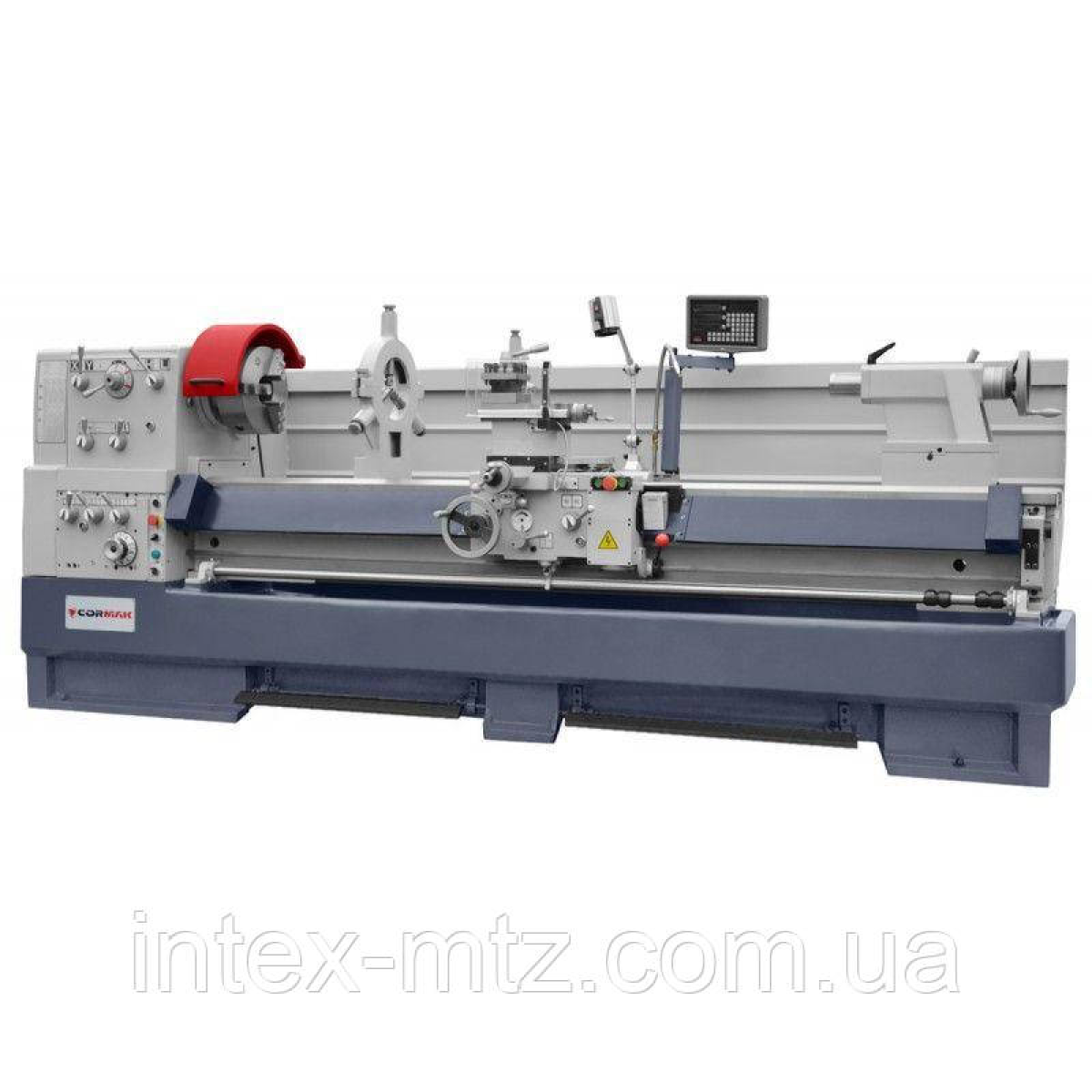

Дані верстати з високою швидкістю та точністю Cormak - призначені для напівчистової та чистової обробки різного виду деталей типу: вал, диск, втулка. Вони забезпечують високу ефективність, великі обсяги та високу точність обробки.
Функціонал:
· обробка зовнішніх поверхонь;
· розточування отворів;
· розточування внутрішніх криволінійних поверхонь конічної форми;
· обробка зовнішнього та внутрішнього різьблення;
· обробка дуг;
· розгортання отворів;
· швидкісна обробка чорних та кольорових металів.
Схеми обробки
)))))))))Нова)
Контруктивні особливості:
Станина
Ціліснолита станина з додатковими ребрами жорсткості відлита з чавуну. Така конструкція станини забезпечує підвищену жорсткість, вібростійкість та здатна витримувати підвищені навантаження.мітчики та ін.
Коробкак подач
Всі шестерні механізму подач мають високочастотне загартування HRC59..63 і відрізняються високою зносостійкістю.

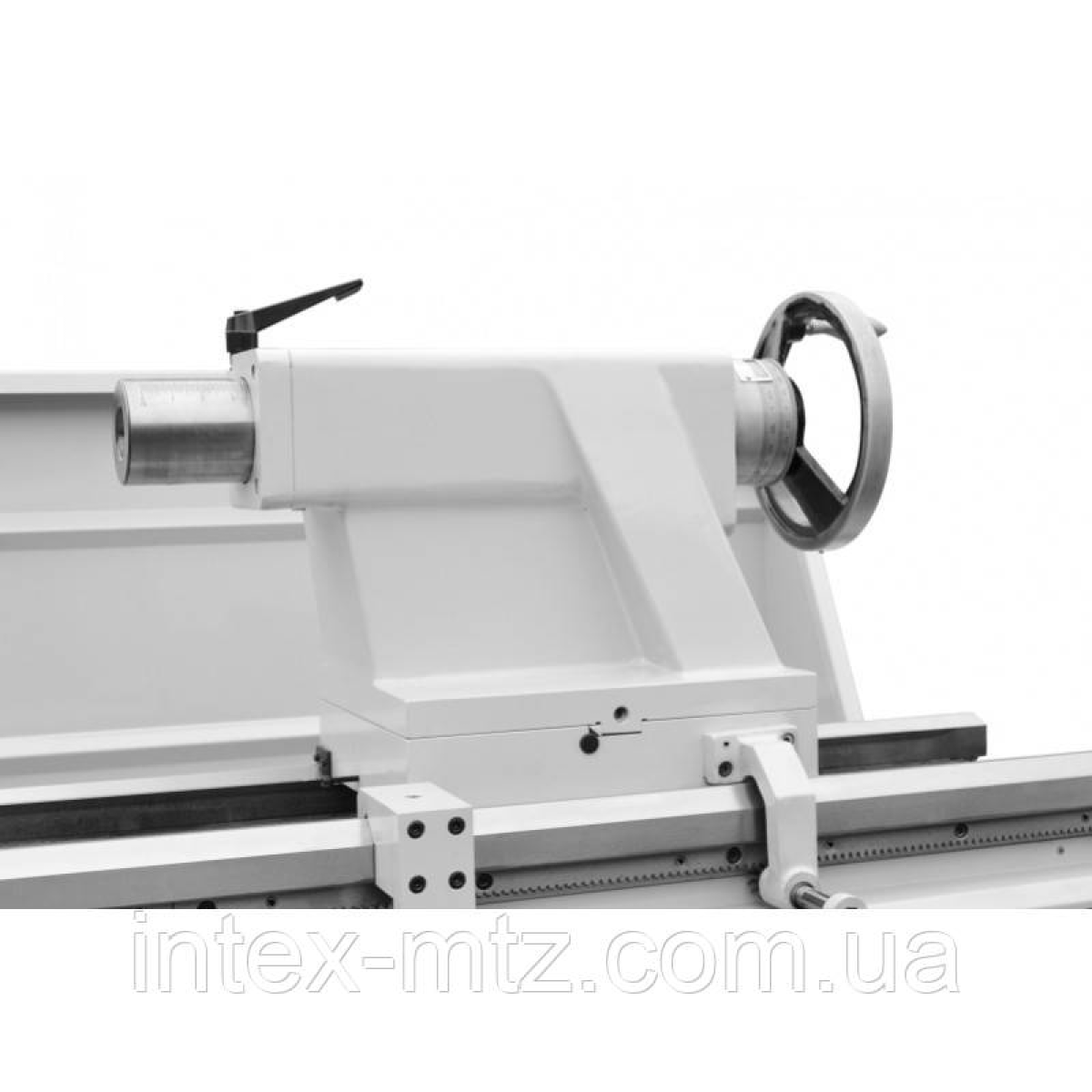

Задня бабка
Пристрій для кріплення заготівлі (при обробці в центрах), або для кріплення інструментів, таких як мітчик, плашка при нарізанні різьблення; свердл або свердлильного патрона при свердлінні отворів.

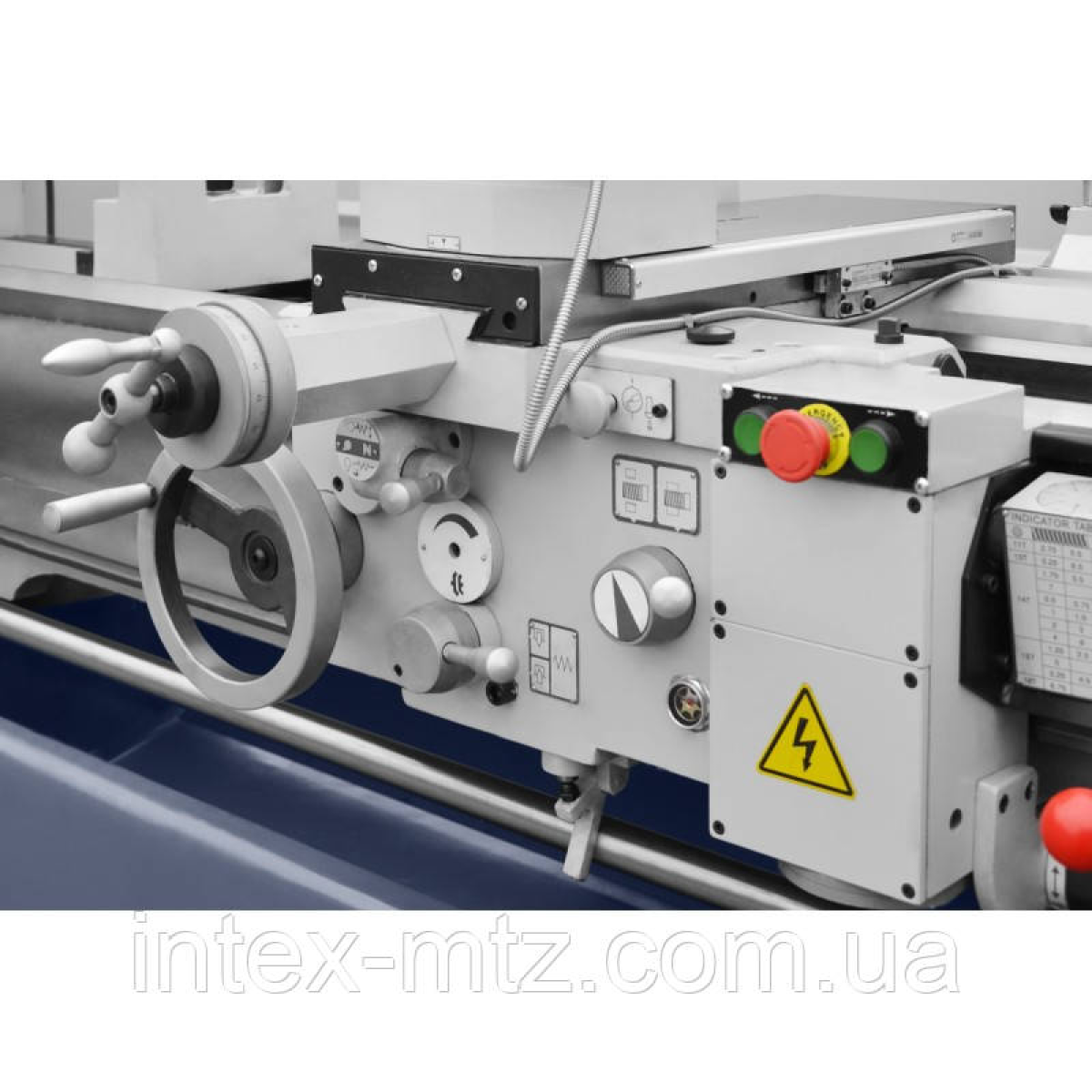

Супорт
Пристосування для кріплення обробного інструменту та переміщення інструменту у заданих напрямках
Перемикач подач
Багатопозиційний важіль для увімкнення автоматичного переміщення ріжучого інструменту в заданому напрямку.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Діаметр обробки над станиною: 660 мм з РК-дисплеєм
Діаметр обробки над супортом: 455 мм
Діаметр точіння після зняття містка (діаметр х ширина): 885 x 170 мм
Висота центрів: 330 мм
Відстань між центрами: 3000 мм
Ширина станини: 350 мм
Максимальні розміри інструментів: 25x25 мм
Максимальний хід поперечного супорта: 350 мм
Максимальний хід верхнього супорта: 130 мм
Діаметр отвору шпинделя: Ф103 мм
Конус шпинделя: D1-8
Конус Морзе Ф103 мм (1:20)
Кількість швидкостей шпинделя: 12
Швидкість обертання шпинделя: 25-1500 об/хв
Діаметр і різьба ходового гвинта: Ф40 x 6 мм
Дюймова різьба: 2-112 T.P.I. (60)
Метрична різьба: 0,2-14 мм (47)
Різьба D.P.: 4-112 D.P. (50)
Модульна різьба: 0,1-7 M.P. (39)
Діапазон поздовжньої подачі: 0,059-1,646 мм/об (35)
Діапазон поперечної подачі: 0,020-0,573 мм/об (35)
Хід пінолі: 180 мм
Діаметр пінолі: Ф75 мм
Конус пінолі: MK5
Двигун приводу шпинделя: 7,5 кВт (10 к.с.)
Двигун насоса охолодження: 0,1 кВт (1/8 к.с.)
Розміри (ДxШxВ): 4340 x 1150 x 1510 мм
Маса нетто: 3190 кг
Стандартне обладанння:
- Цифрове зчитування 3-осей (SDS-3VA)
- Трикулачковий патрон токарний 315 мм (самоцентрувальний)
- Чотирикулачковий патрон токарний 400 мм (незалежний)
- Планшайба токарна 400 мм
- Прискорений хід
- Втулка редуктора шпинделя
- Система охолодження
- Робоче освітлення
- Ключ до патрона і патрон-підтримки
- Набір інструментів для обслуговування
