Опис
ПРИЗНАЧЕННЯ:

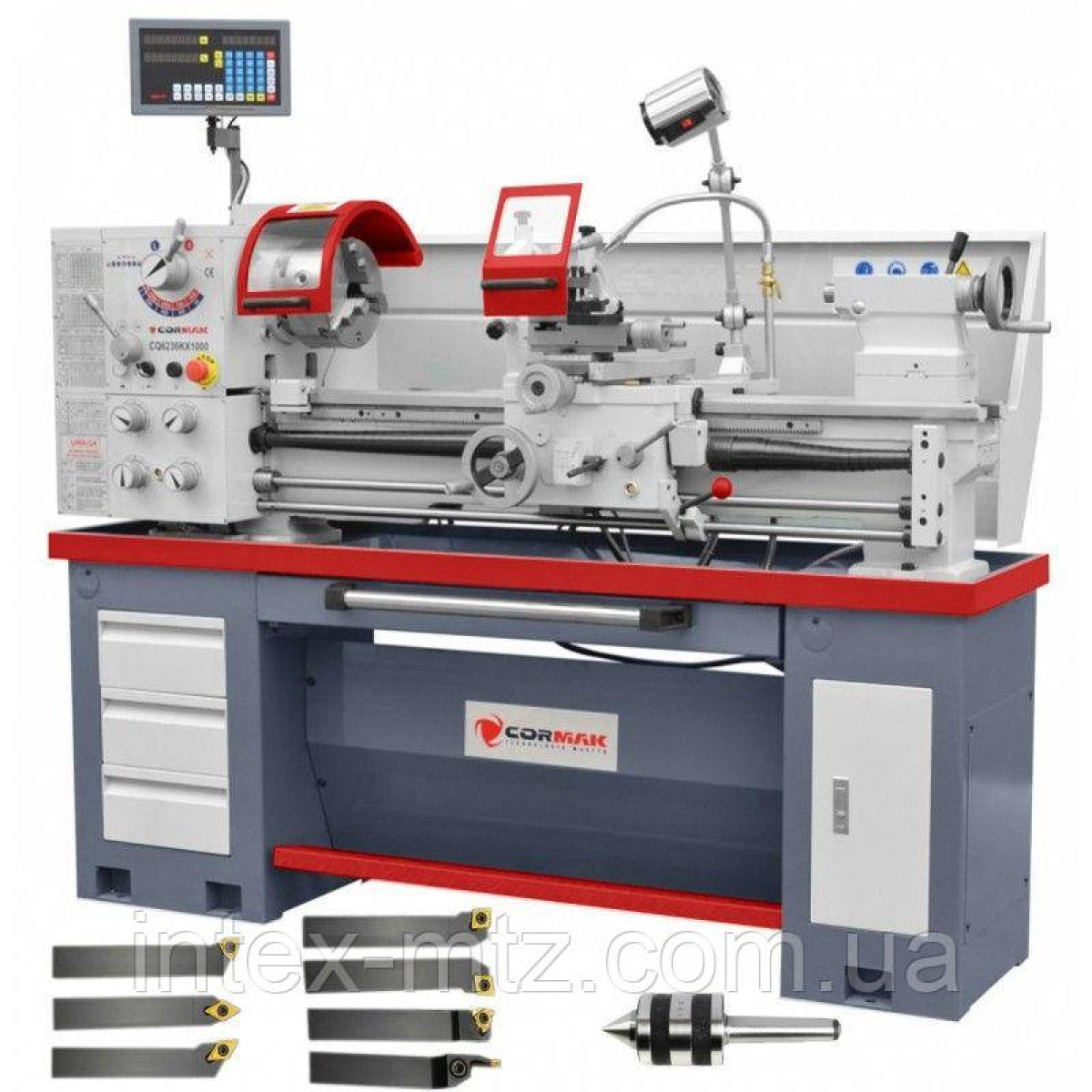

Універсальні токарно-гвинторізні верстати CORMAK TORNADO 360 PLUS володіють сучасними технічними характеристиками, що дозволяє використовувати їх для обробки великої номенклатури деталей. Низький рівень шуму і зручність перемикання режимів роботи роблять верстат простим і легким у використанні.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Верстати CORMAK TORNADO 360 PLUS використовуються як на великих, так і на невеликих виробництвах, ремонтних підприємствах.
ГОТОВІ ВИРОБИ:
СХЕМИ ОБРОБКИ:
Характеристика верстата:
- Станина з індуктивно загартованими направляючими
- Загартовані зубчасті колеса
- Регульована фрикційна муфта ведучого валу
- Можливість обробки різьби без потреби заміни шестерень в гітарі
- Знімний місток
Стандартне оснащення
- Набір токарських ножів 20х20 7 шт. (складні)
- Прецизійний поворотний центр MK4

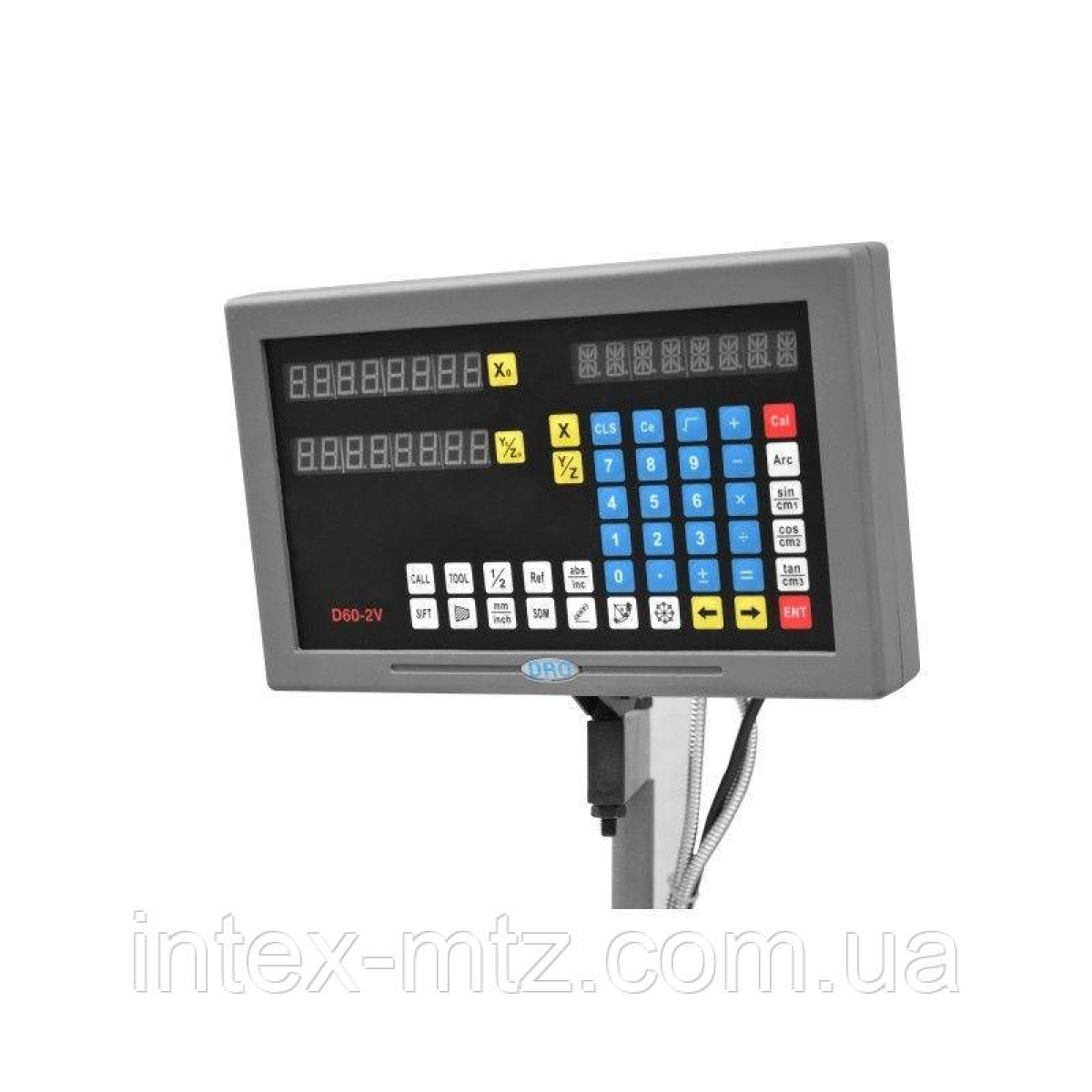

- 2-осьове цифрове зчитування
- 3-кулачковий патрон 200 мм
- 200 мм 4-кулачковий патрон
- Ведучий диск 250 мм
- Редуктор шпинделя MK6/MK4
- Охолоджувальна система
- Робочі фари
- Манометр / гвинтовий годинник
- Патрон і ключ-тримач
- Захисні огородження відповідно до стандартів CE
- Декларація відповідності CE
Характеристики
| Вес |
540/645 кг |
| Конус задней бабки |
MK4 |
| Мощность двигателя |
2,0 кВт/400 В |
| Габаритные размеры |
1800x750x1650 мм |
| Конус шпинделя |
MK6 |
| Скорость вращения шпинделя |
70-2000 об/мин |
| Дюймовая резьба |
(34) 4-56TPI |
| Максимальный размер инструмента |
20х20 мм |
| Ширина станины |
188 мм |
| Максимальный диаметр над станиной |
360 мм |
| Проходное отверстие шпинделя |
52 мм |
| Наконечник шпинделя |
D1-5 CAMLOCK |
| Мощность насоса охлаждающей жидкости |
0,1 кВт |
| Диаметр поворота над кареткой |
220 мм |
| Диаметр трехкулачкового патрона |
200 мм |
| Диапазон продольного движения суппорта |
750 мм |
| Длина установленной детали (поворотный патрон/центр) |
900 мм |
| Количество и диапазон поперечных подач |
(32) 0,014-0,38 мм/об |
| Количество и диапазон продольных подач |
(32) 0,052-1,392 мм/об |
| Размеры токарного станка |
80х80х30 мм |
| Расширение рукава задней бабки |
100(0,04) мм |
