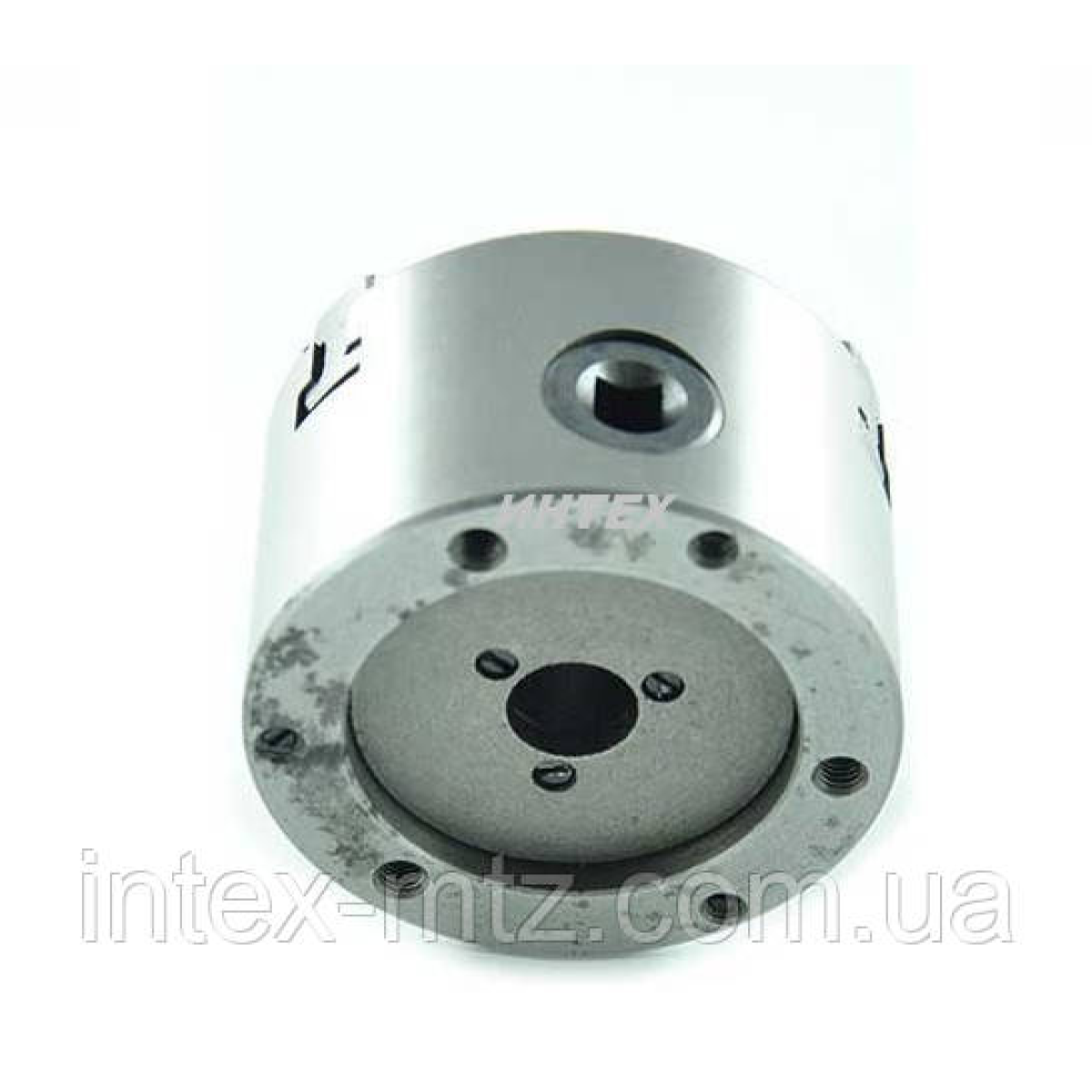

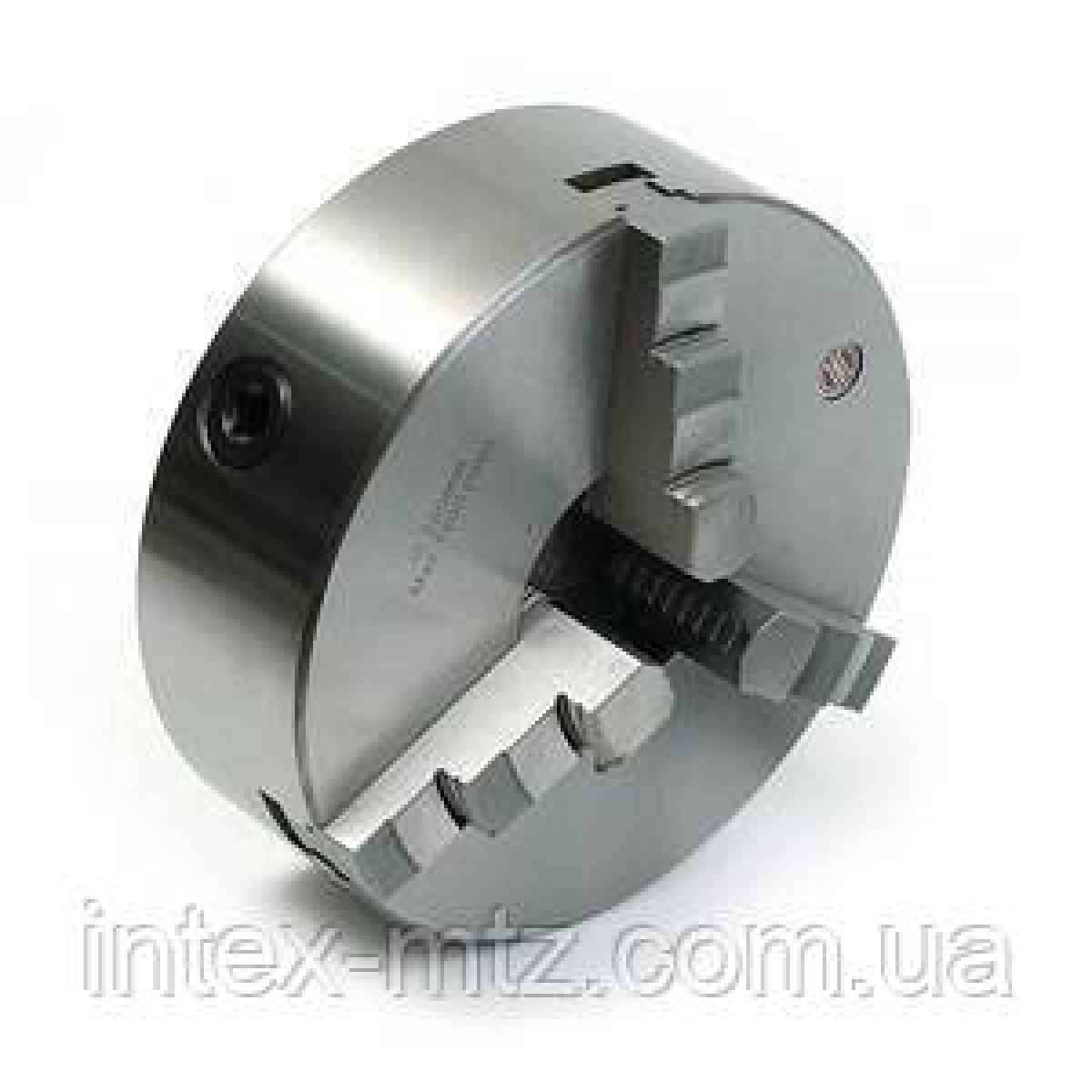

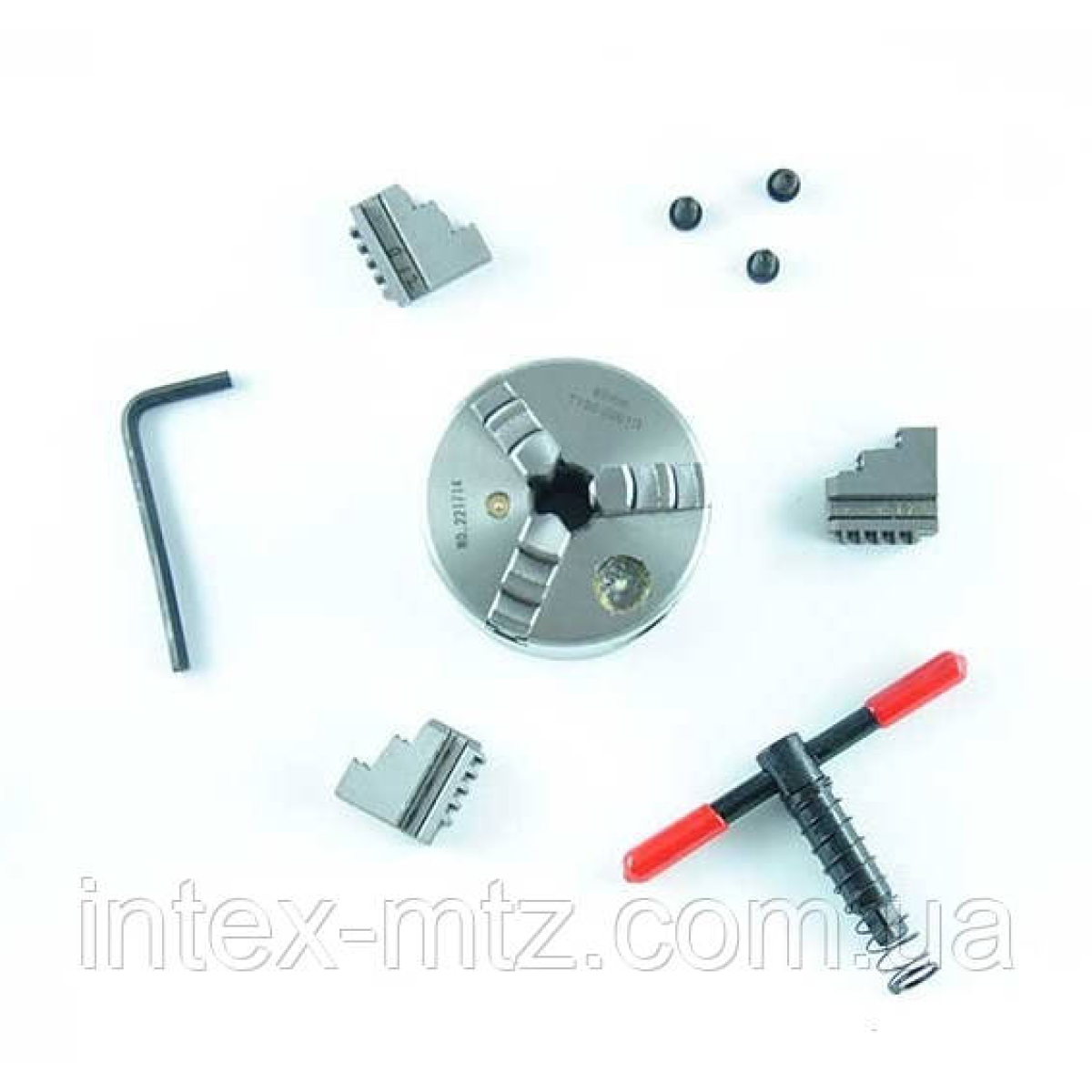

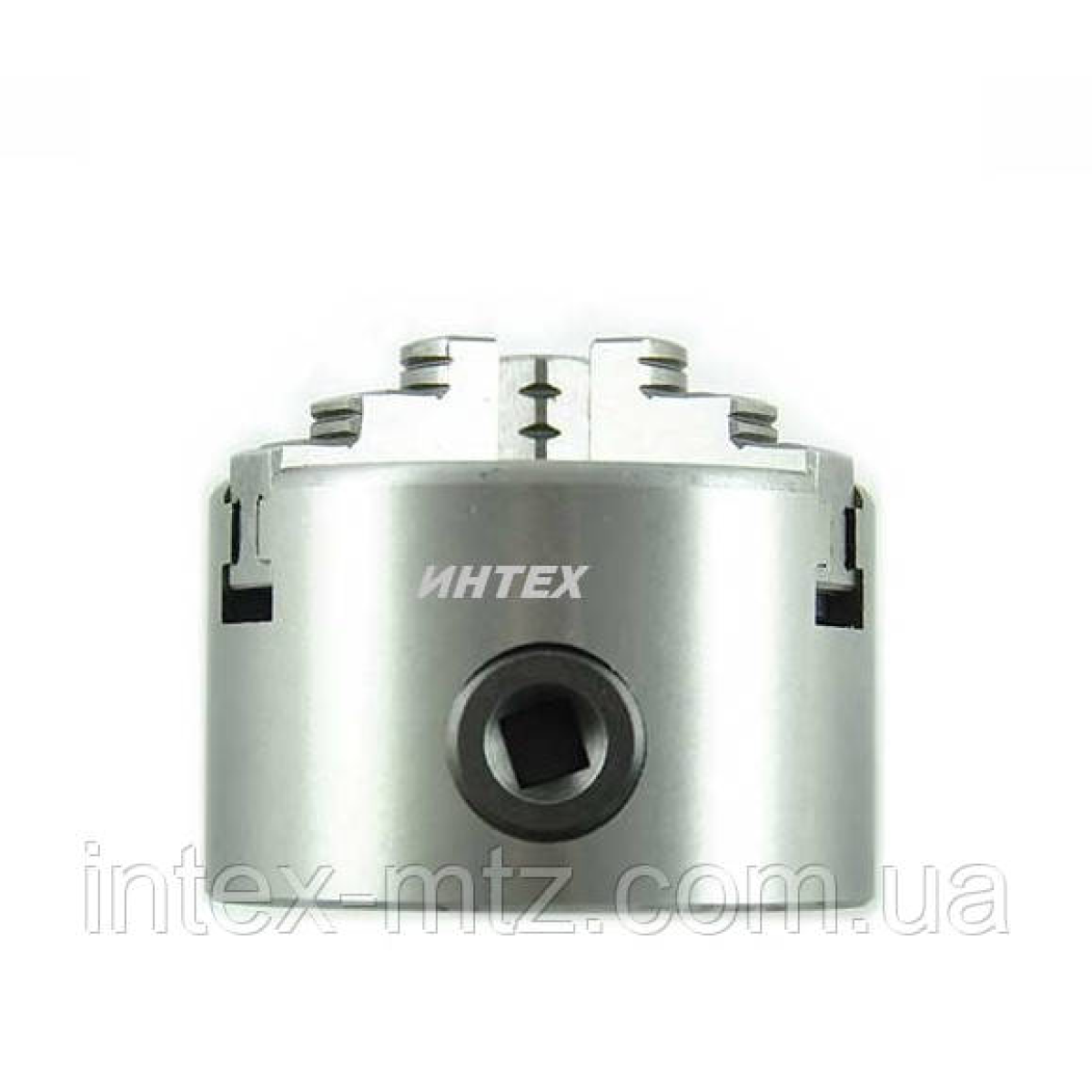

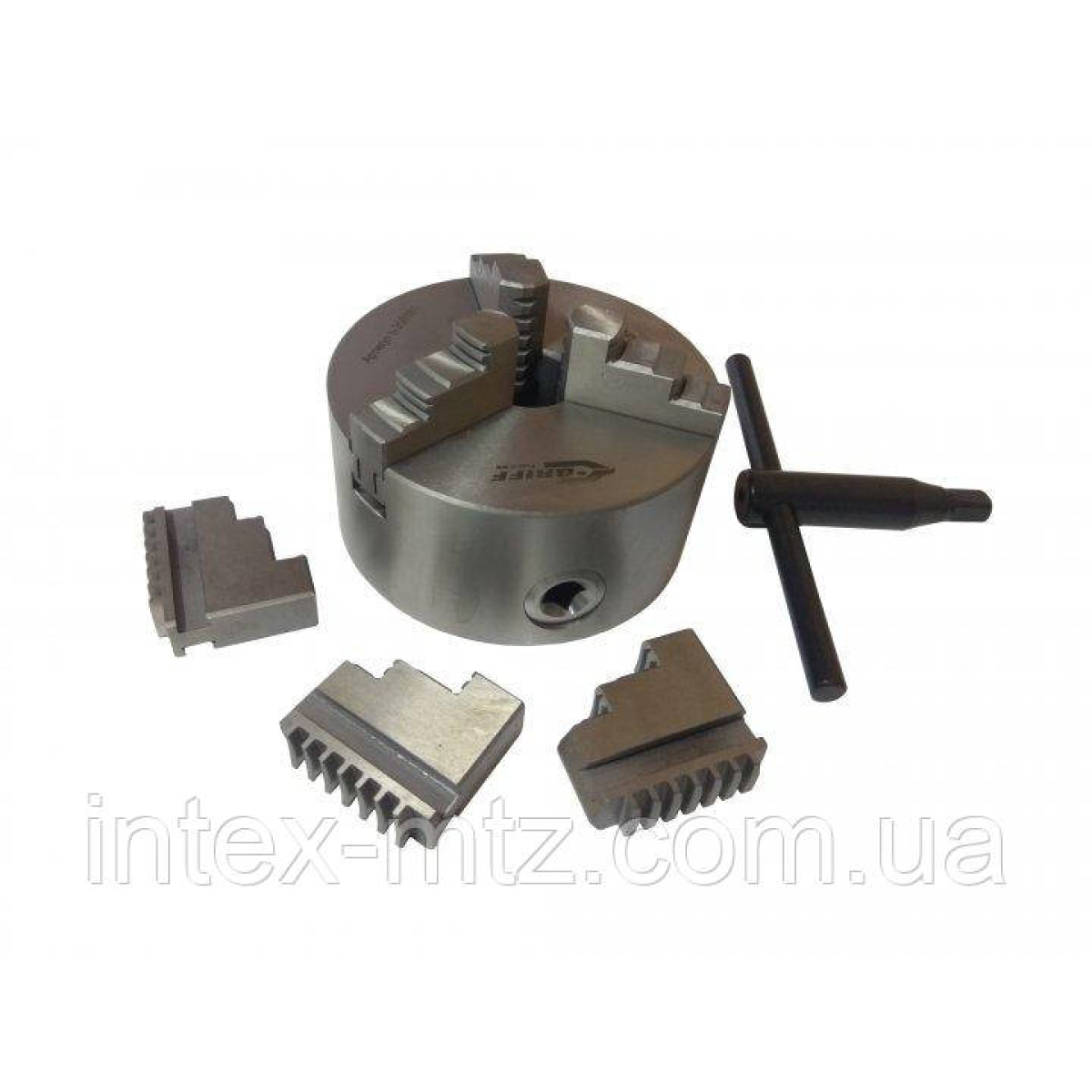

Патрон токарний 3-х кулачковий 80мм 7100-0001

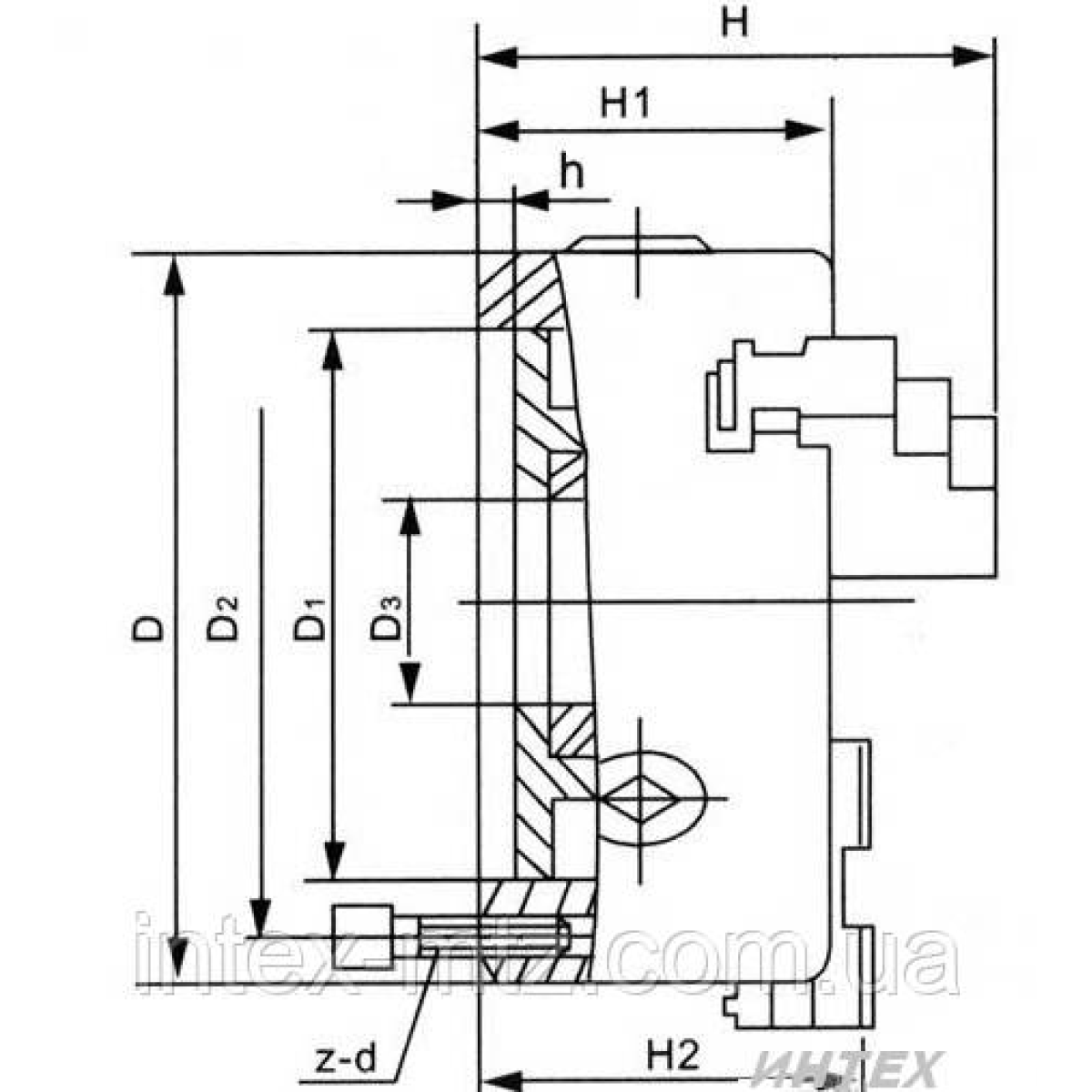

Діаметр (D)

80

Діаметр приєднувального паска D1(мм)

55

Діаметр розташування кріпильних отворів D2 (мм)

66

Діаметр отвору в корпус D3 (мм)

16

Найбільший зовнішній діаметр виробу, затискається в прямих кулачках (мм)

25

H1

50

Найбільший зовнішній діаметр виробу, затискається в зворотних кулачках (мм)

70

h, мм

4

Z-d

3-m6

Тип виконання

1

Кількість кулачків

3-х кулачковий

Діаметр, А мм

80

Максимальна частота обертання

4000

Діаметр планшайби, D мм

55H7

Прохідний отвір, Е мм

16

Діаметр розташування кріпильних отворів, мм F

66

Маса, кг

1,9
