Механічний гвинтовий шарнірний з“єднувач МГ10 для конвеєрних стрічок

Опис

Механічний гвинтовий шарнірний з’єднувач  МГ10  для стрічок важко навантажених конвеєрів шахт та кар’єрів з великими тяговими зусиллями та високо абразивним грузом, шириною 1000 мм, товщиною 7-11 мм (сталеві шарніри та самонарізаючи гвинти Д5,5 без стрижня).

Характеристика та опис:

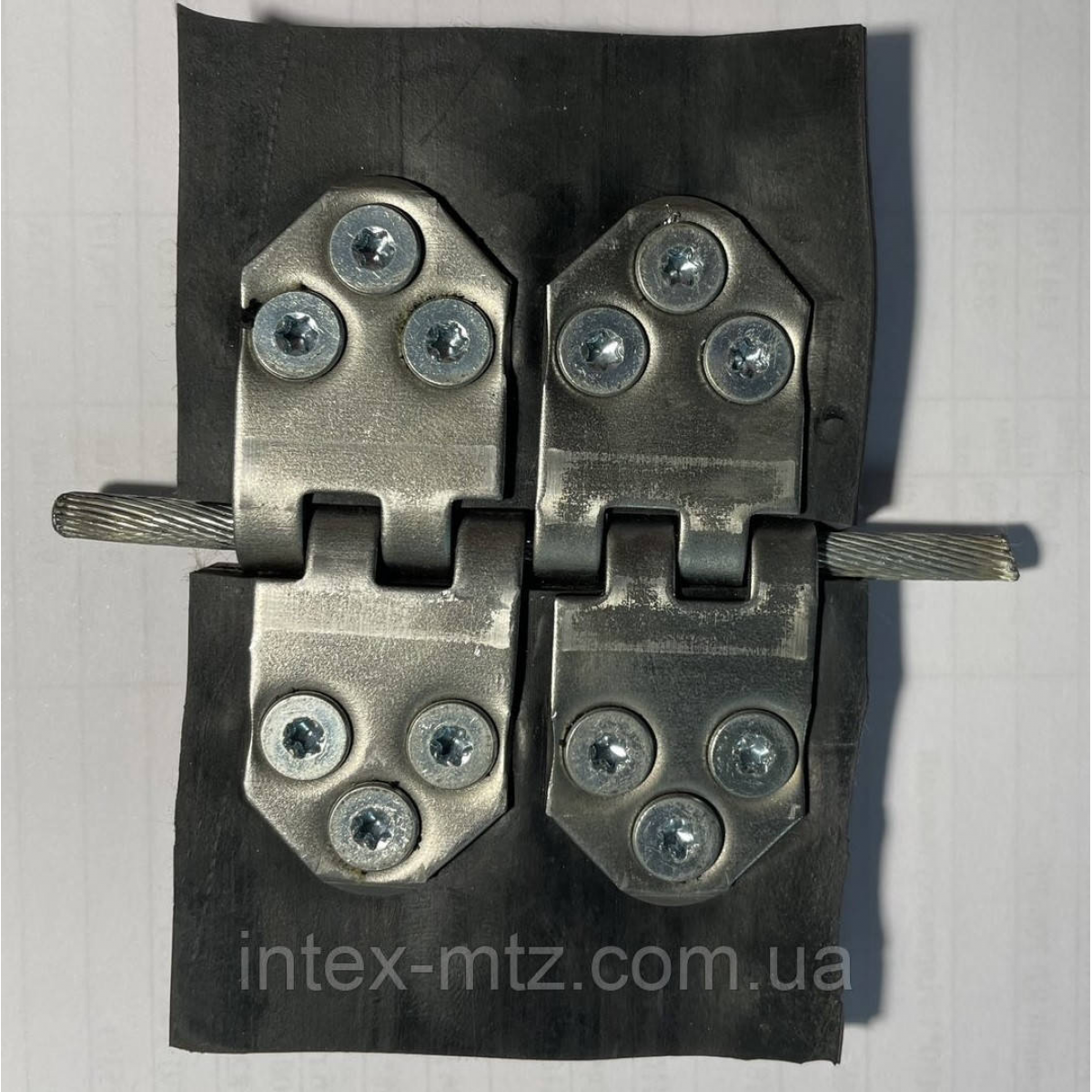

Сталеві полу-шарніри з’єднуються з конвеєрною стрічкою  самонарізаючими різьбу гвинтами. Стикуються гумові та полімерні стрічки з багатошаровим та суцільно-тканим кордом. Частини шарнирів з’єднуються гнучким сталевим оцинкованим стрижнем. Кінці гвинтів відрізаються.

Товщина стрічки 7-11 мм. Можно частково зрізати обкладки, залишивши до 2 мм гуми для захисту корда.

Міцність стрічок до 1000 Н/мм.

Мінімальний діаметр барабанів 250 мм.

Комплектність поставки.

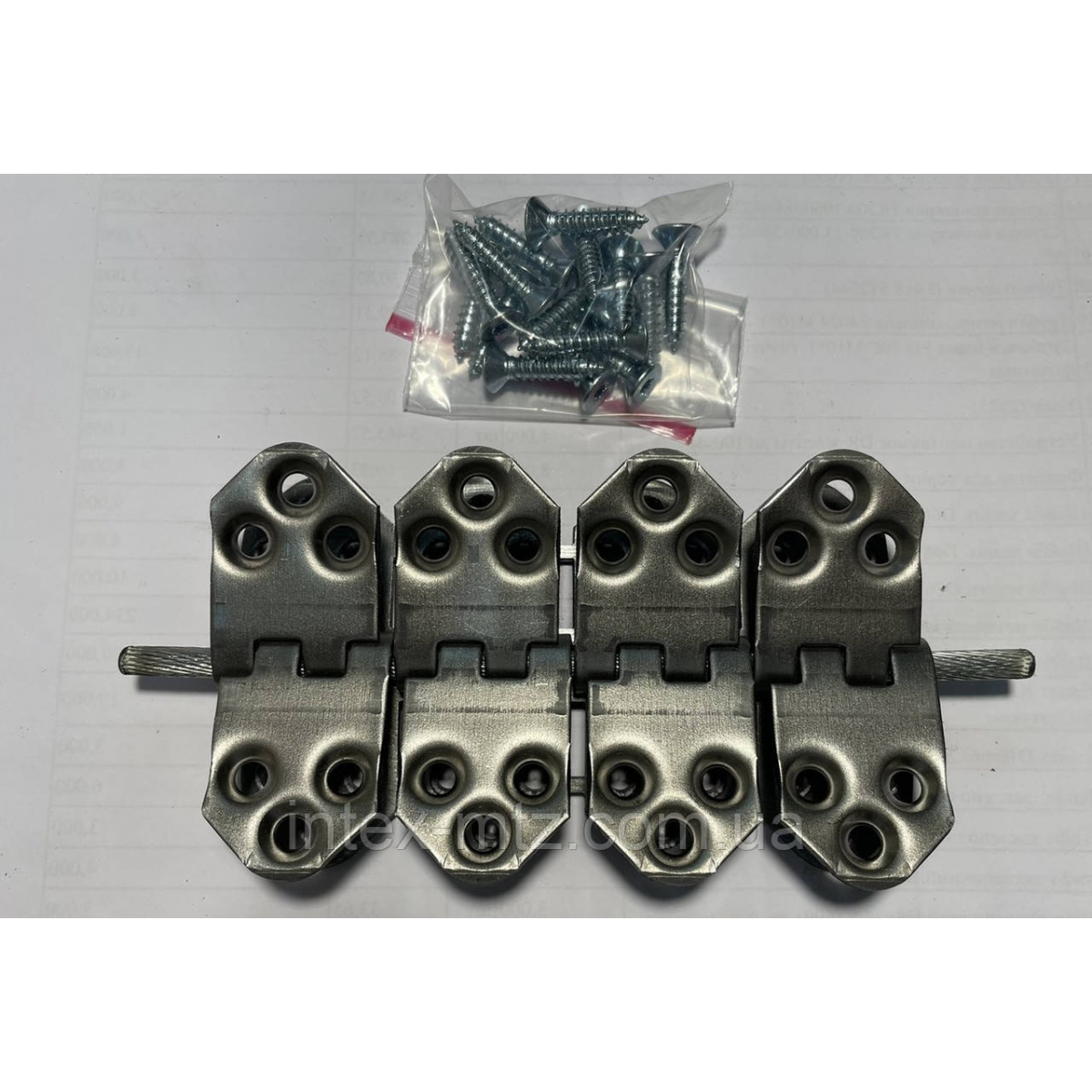

-        на 1000 мм : 14 секций по 4 полу-шарніра та 175 гвинтів Д5,5 з потайною головкою, біта Т25

-        на  любу ширину стрічки секціями по 4 полу-шарніра довжиною 140 мм та 12 гвинтів

Переваги:

-        стиковка без спеціального обладнання

-        сомонарізаючи гвинти виключають перекос різьби

-        мінімальні зазори у шарнірах виключають просипи

-        плоскість та розміри з’єднання гарантує плавність руху на роліках , барабанах та приладах зачистки стрічок.
