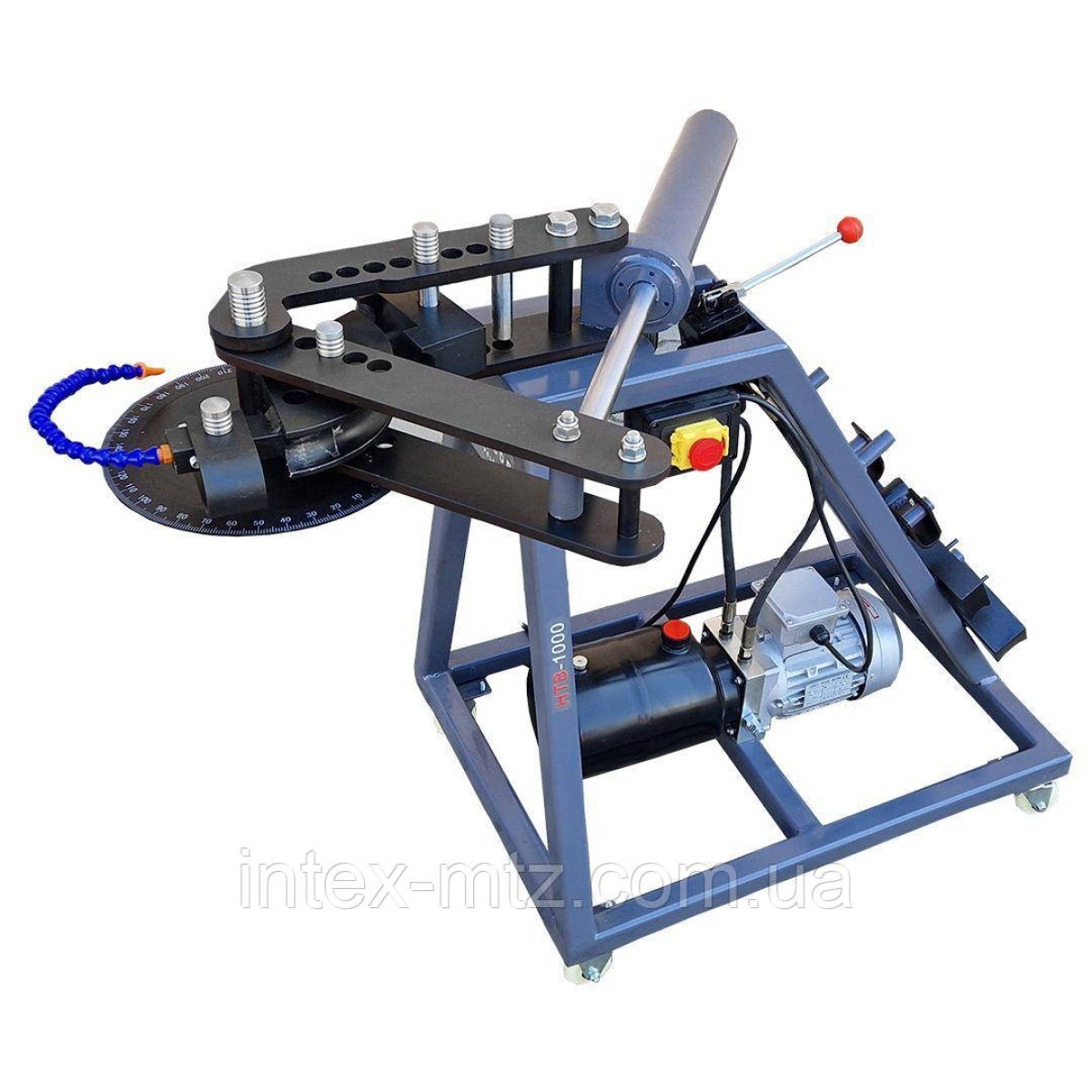

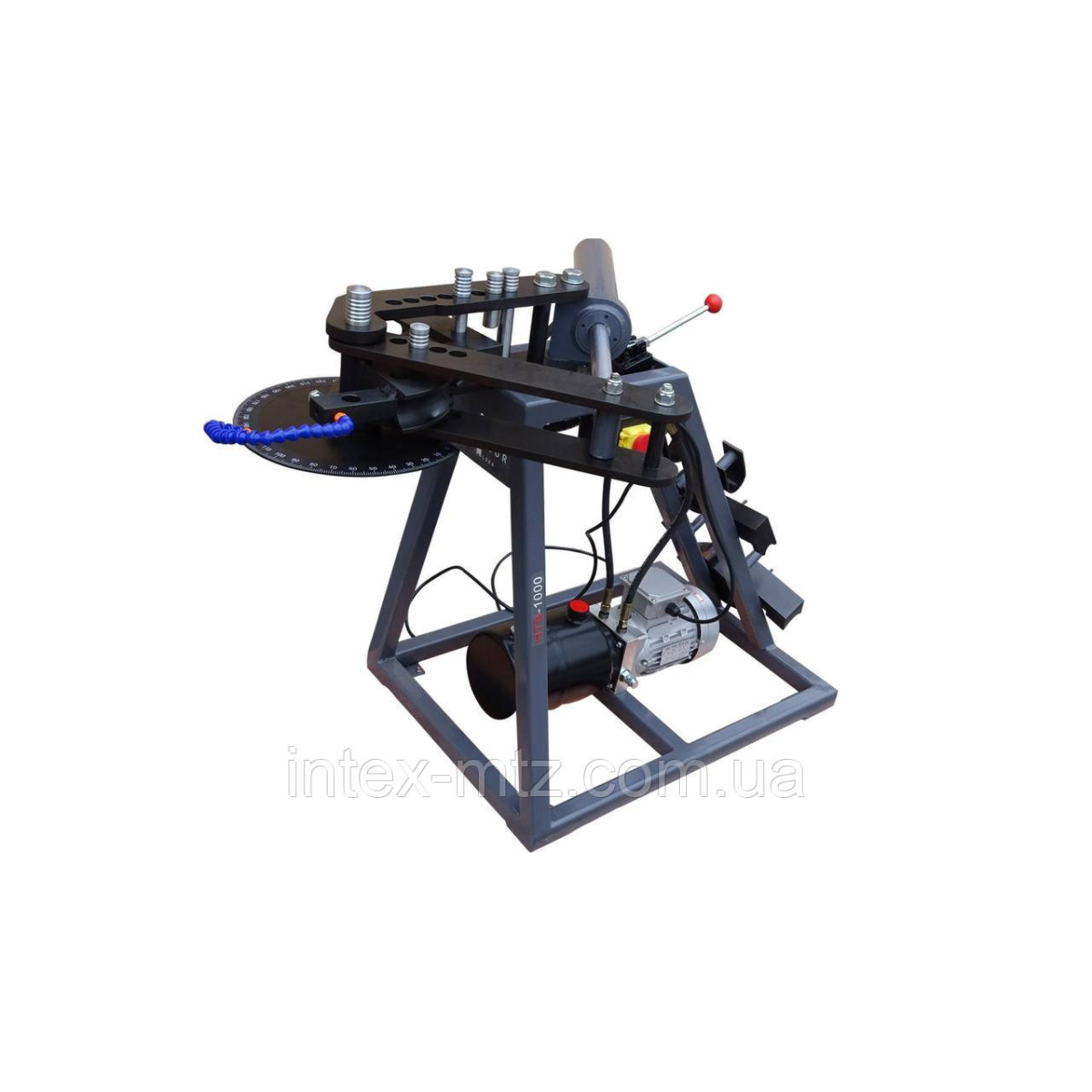

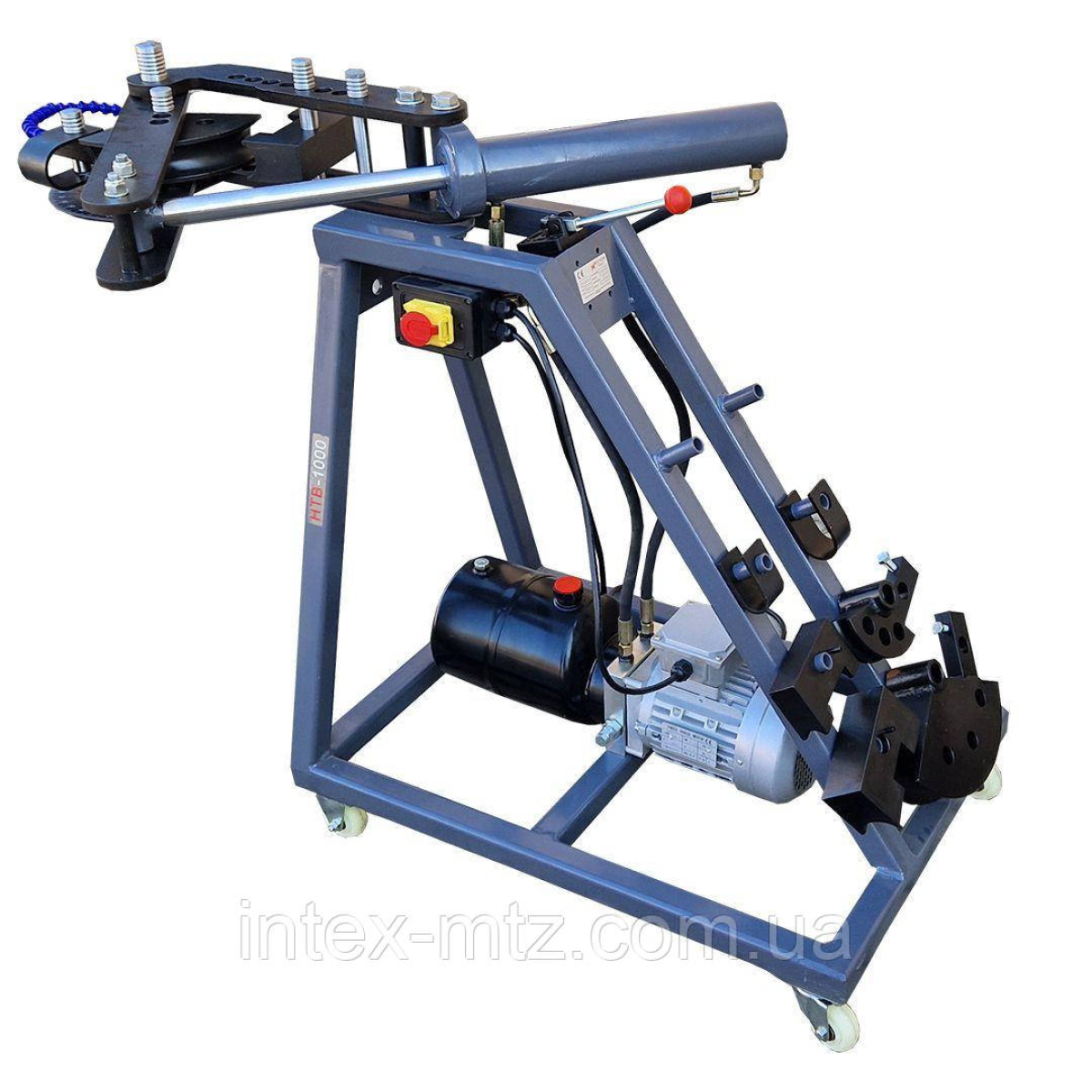

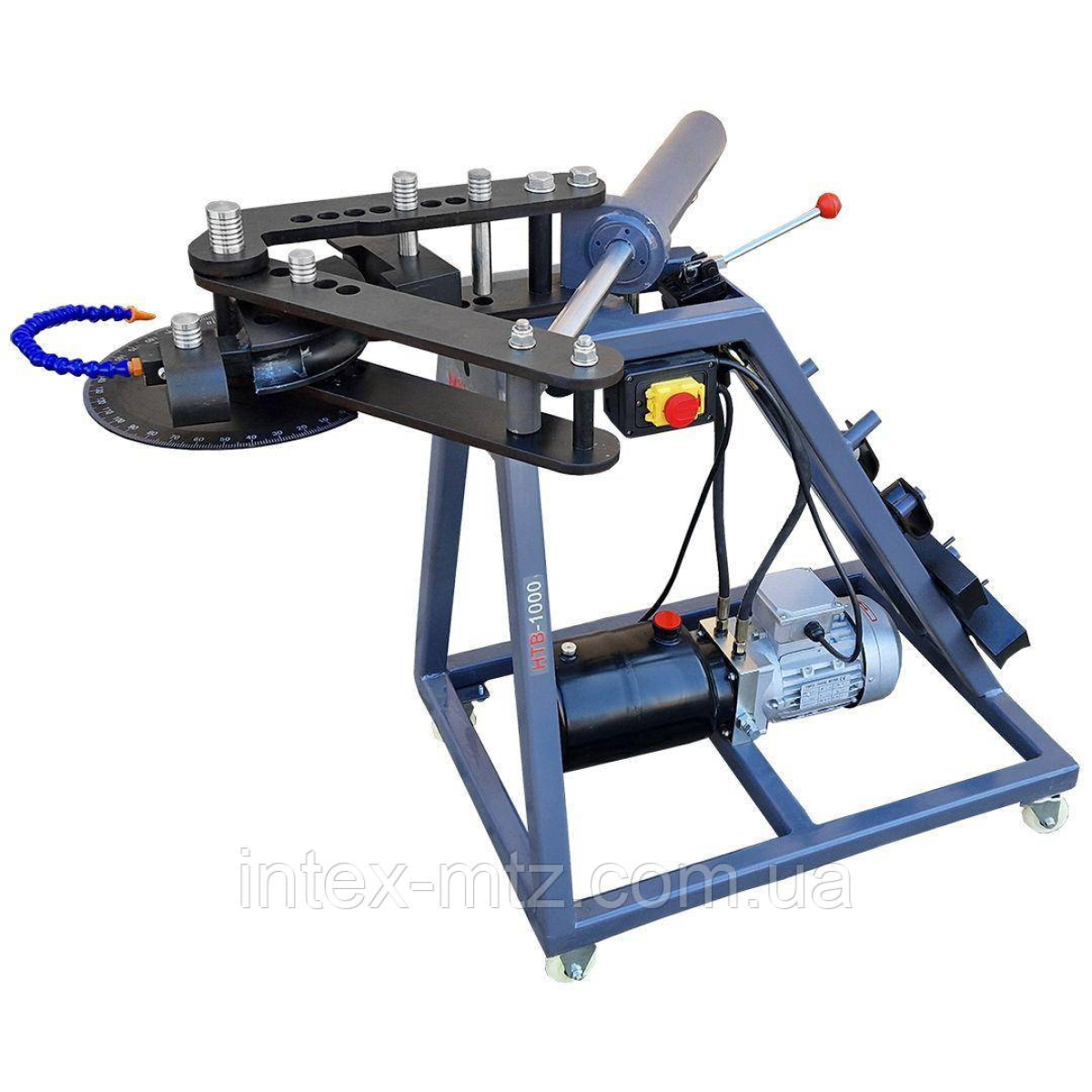

Гідравлічний верстат для згинання труб Metcor HTB1000

Опис

Гідравлічний верстат Metcor HTB1000 - це надійне обладнання для згинання сталевих труб круглого перерізу, яке ефективно використовується для професійного монтажу та ремонту трубопроводів. Працює на базі трифазного двигуна потужністю 550 Вт. Оснащений потужною гідравлічною системою, яка забезпечує велике зусилля при мінімальній витраті часу. Згинання здійснюється за допомогою системи важелів, що приводиться в дію гідравлічним циліндром. Згинання труби навколо оправки відповідного розміру забезпечує точність кута і радіуса згину. Кут згинання становить 0-120°, а при використанні додаткових прес-форм може сягати 240°.

Верстат розрахований на роботу з трубами діаметром до 50,8 мм, з товщиною стінки до 3 мм. В стандартну комплектацію входять 3 оправки (25,4 мм, 38 мм і 44,5 мм), що дозволяє працювати з більшістю стандартних розмірів круглих труб. На замовлення можливе виготовлення додаткових прес-форм, завдяки чому цей гідравлічний трубозгинальний верстат стане ще більш функціональним.

Особливості гідравлічного верстата для згинання труб Metcor HTB1000

• Для сталевих труб круглого перерізу діаметром до 50,8 мм
• Товщина стінки труби - до 3 мм
• Кут згинання - 0-120° (з додатковими прес-формами - до 240°)
• Трифазний двигун потужністю 550 Вт
• Ефективна гідравлічна система, що забезпечує велике зусилля
• Згинання за допомогою системи важелів, яка приводиться в дію гідравлічним циліндром

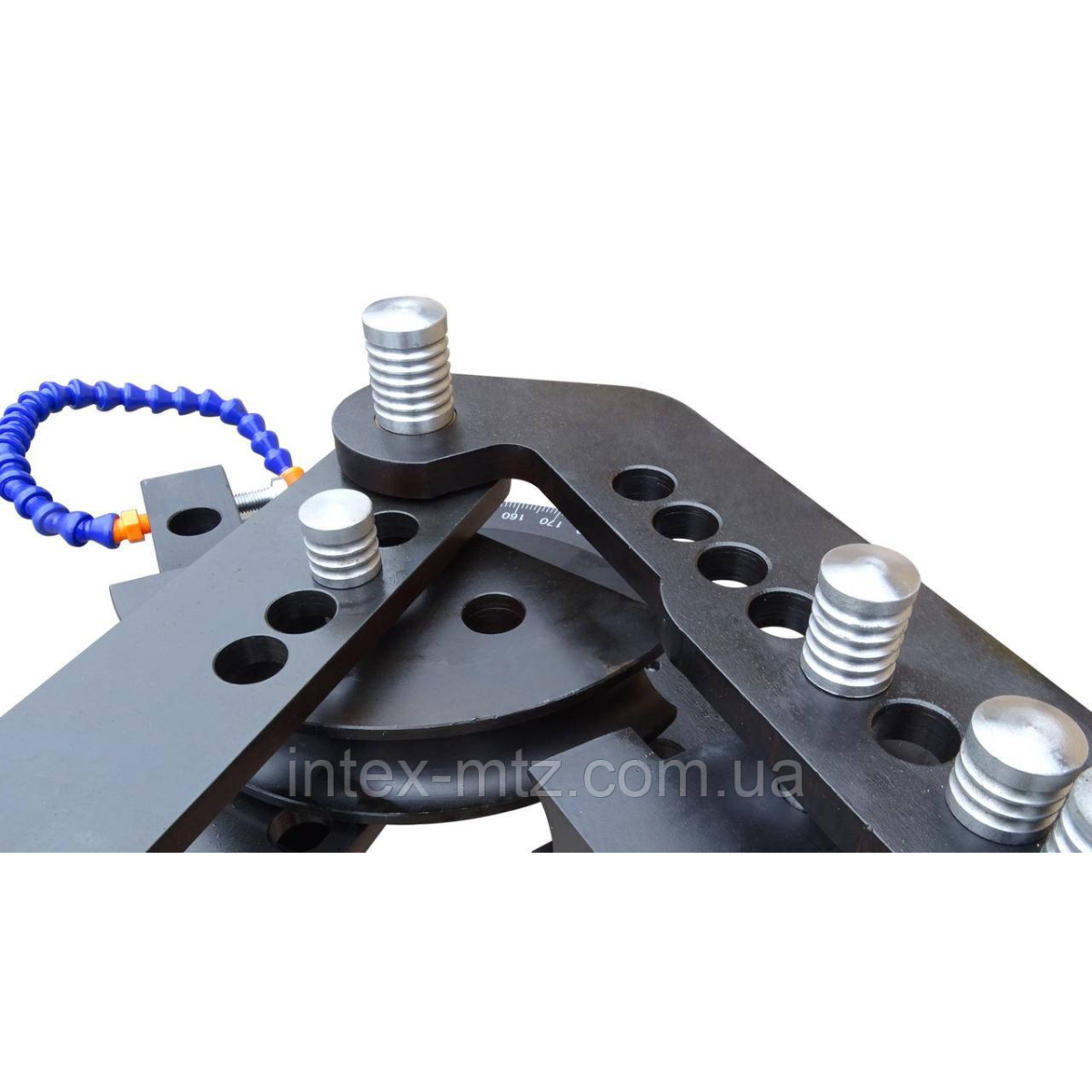

• Згинання труби навколо оправки відповідного розміру

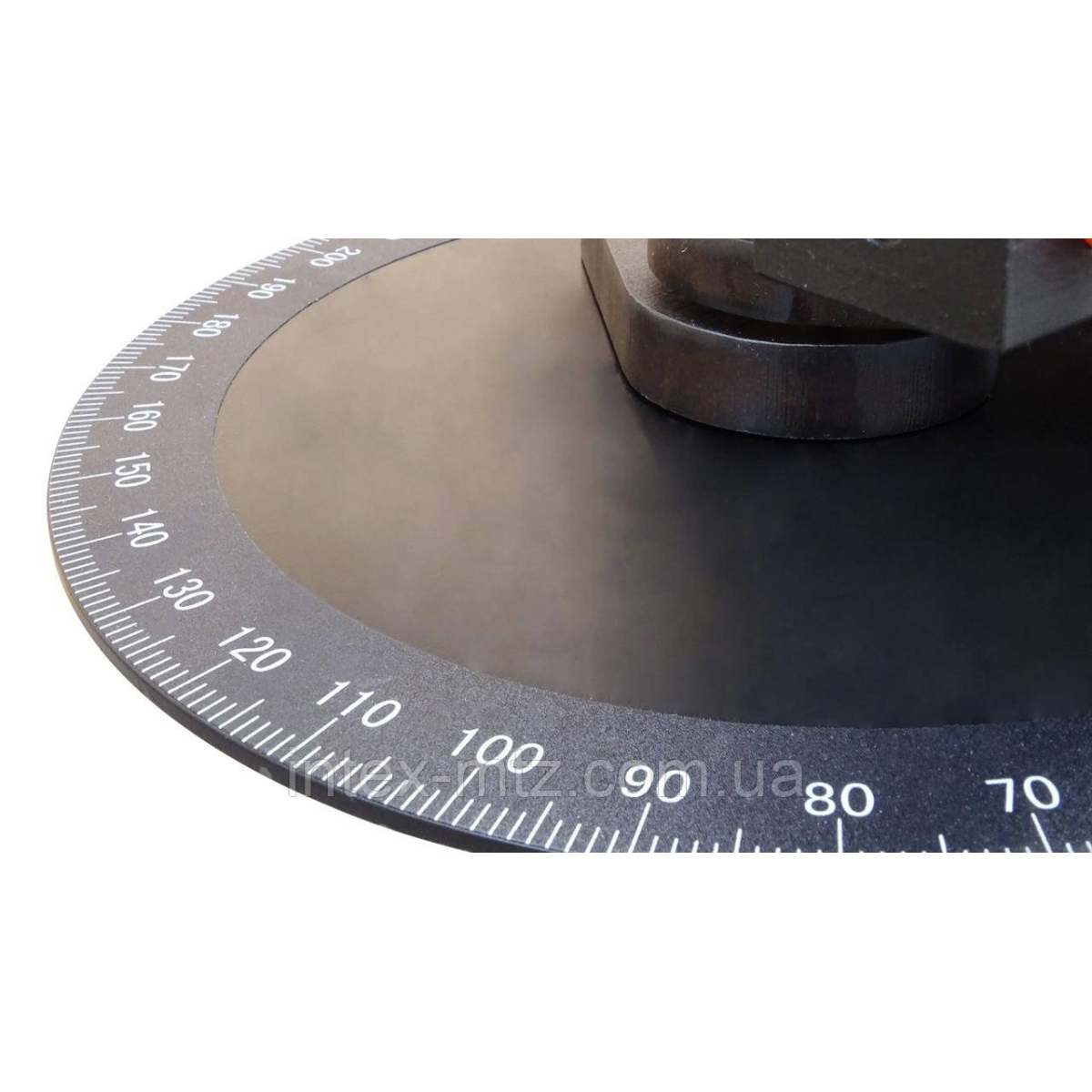

• Градусна шкала для точності і повторюваності кута вигину

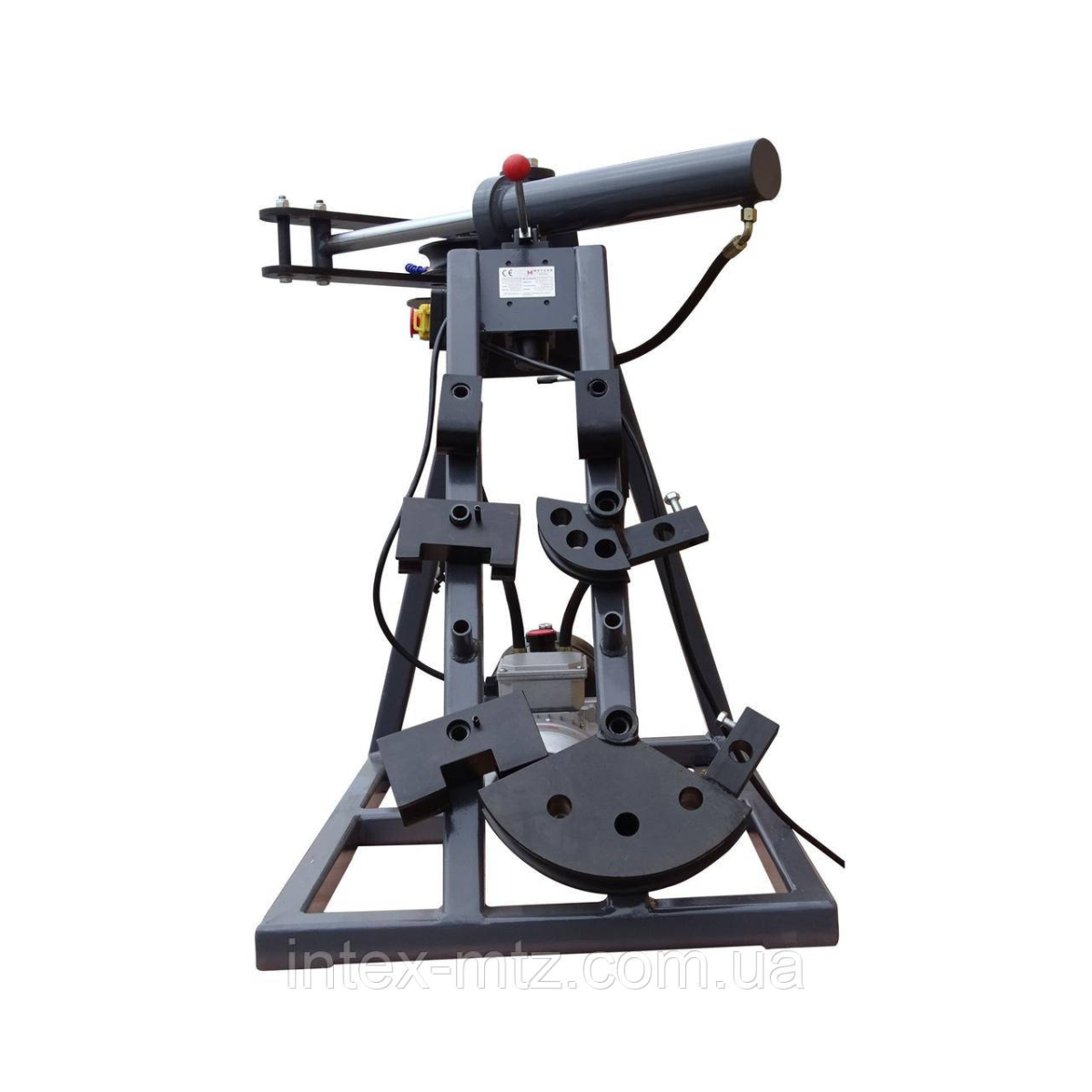

• 3 оправки для круглих труб (25,4 мм, 38 мм і 44,5 мм)
• Можливість виготовлення прес-форм інших розмірів на замовлення
• Можливість встановлення коліс
• Проста експлуатація
• Висока точність виконання завдань
• Міцна, надійна конструкція з якісних матеріалів.

Часті запитання

Більше про гідравлічні верстати для згинання труб читайте у відповідях на запитання.

Які переваги гідравлічних трубозгинальних верстатів порівняно з ручними і механічними?

Перевагами гідравлічних трубозгинальних верстатів є:

• Велике зусилля - здатні згинати труби великих діаметрів та з товстими стінками, а також труби з міцних матеріалів
• Висока точність кута і радіуса згину
• Плавність і контрольованість згинання, що зменшує ризик деформації труби
• Менше фізичне навантаження на оператора.

Які існують типи гідравлічних трубозгинальних верстатів?

Гідравлічні трубозгинальні верстати поділяються на:

• Ручні - для невеликих обсягів робіт і труб невеликого діаметра
• Стаціонарні - потужніші і точніші
• Профільні - спеціалізовані верстати для згинання не тільки круглих, але й профільних труб (квадратних, прямокутних, овальних)
• ЧПУ - повністю автоматизовані.

Які параметри найбільш важливі при виборі гідравлічного трубозгинального верстата?

При виборі зверніть увагу на такі параметри:

• З яким максимальним діаметром і товщиною стінки труб може працювати верстат
• Який матеріал труб підтримує
• Радіус згину
• Кути згину
• Точність роботи
• Продуктивність
• Міцність і надійність конструкції.

Для чого потрібні оправки при згинанні труб на гідравлічному верстаті?

Оправки при згинанні труб на гідравлічному верстаті потрібні для того, щоб зберегти правильну форму труби під час згину, запобігти її сплющенню у місці згину та уникнути появи зморшок або деформацій з внутрішнього боку вигину.

Який мінімальний радіус згину можна зробити на гідравлічному трубозгинальному верстаті?

Це залежить від діаметра труби та матриці, але зазвичай мінімальний радіус дорівнює 2-3 діаметрам труби. Для тонкостінних труб використовують більший радіус, щоб уникнути зминання.
