Механічний шарнірний з’єднувач УМ1000.13 для конвеєрних стрічок

Опис

Механічний  шарнірний з’єднувач  УМ1000.13, для конвеєрних  стрічок  товщиною 11-13 мм, важконавантажених конвейєрів (сталеві шарнірі та дротяні п-образні скоби, без стрижня).

Характеристика та опис:

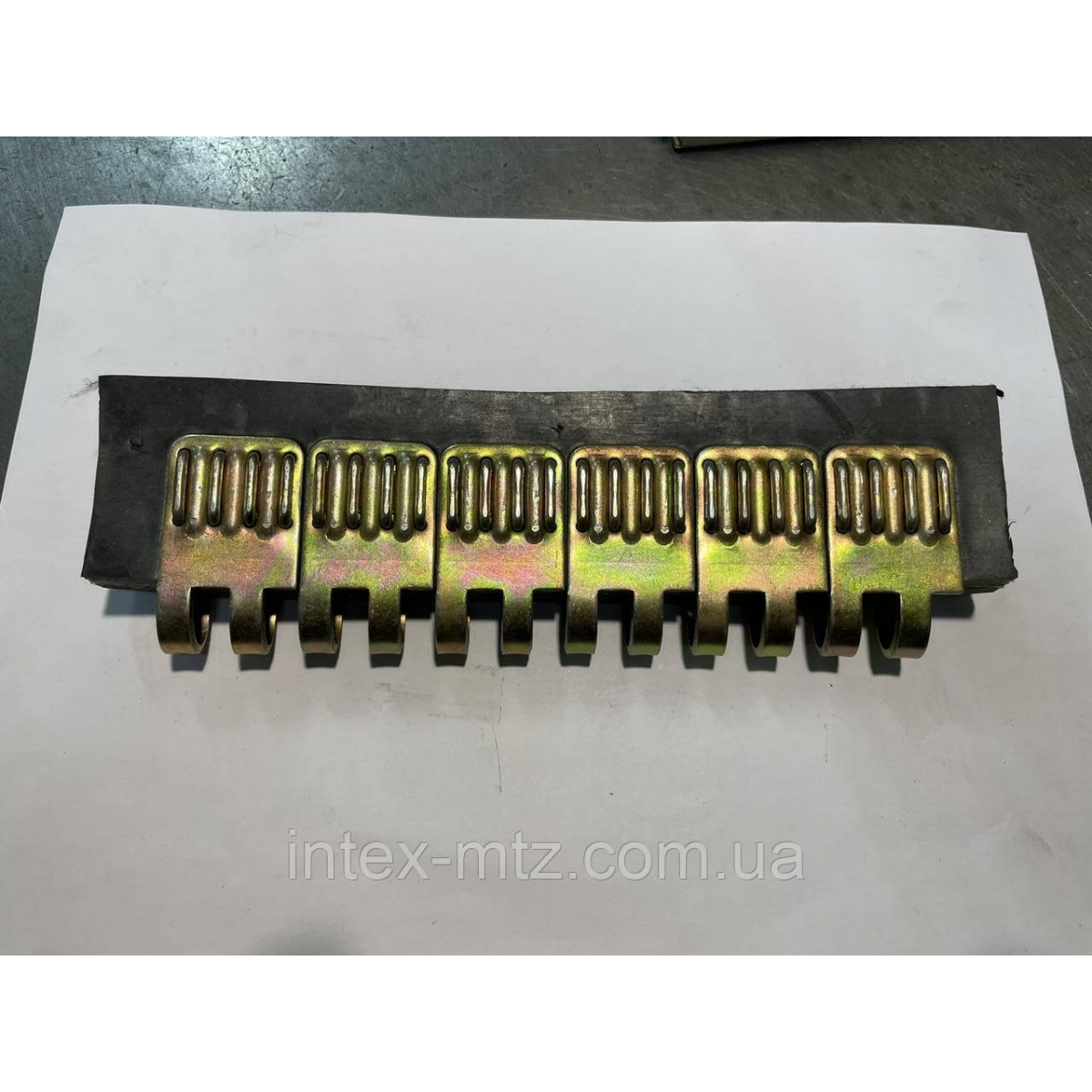

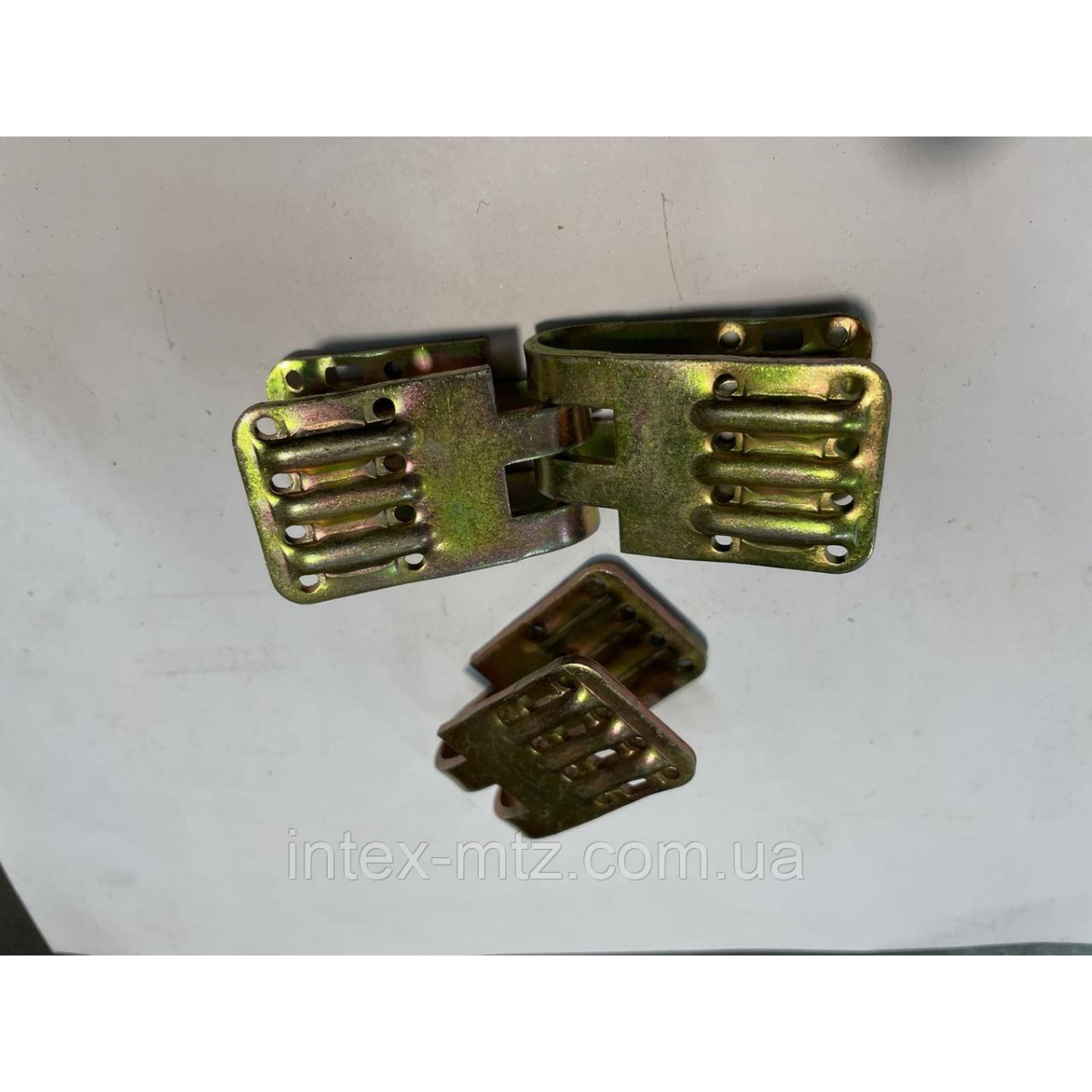

Сталеві полу-шарніри з,єднуються з кінцями конвейєрної стрічки дротяними п-образними скобами молотком або  за допомогою молоткового пробійника, кінці скоб загинаються молотком. При великій кількості з’єднань використовуються  простій пристрій для одночасного забивання та згибання  скоб. Стикуються гумові та полімерні стрічки з багатошаровим та суцільно-тканим кордом. Частини шарнірів з’єднуються гнучким сталевим оцінкованим стріжнем.

Товщина стрічки 11-13 мм. Можна частково зрізати обкладки, залишивши до 1- 2 мм гуми для захисту корда.

Міцність стрічок до 1000 Н/мм.

Мінімальний діаметр барабанів 350 мм.

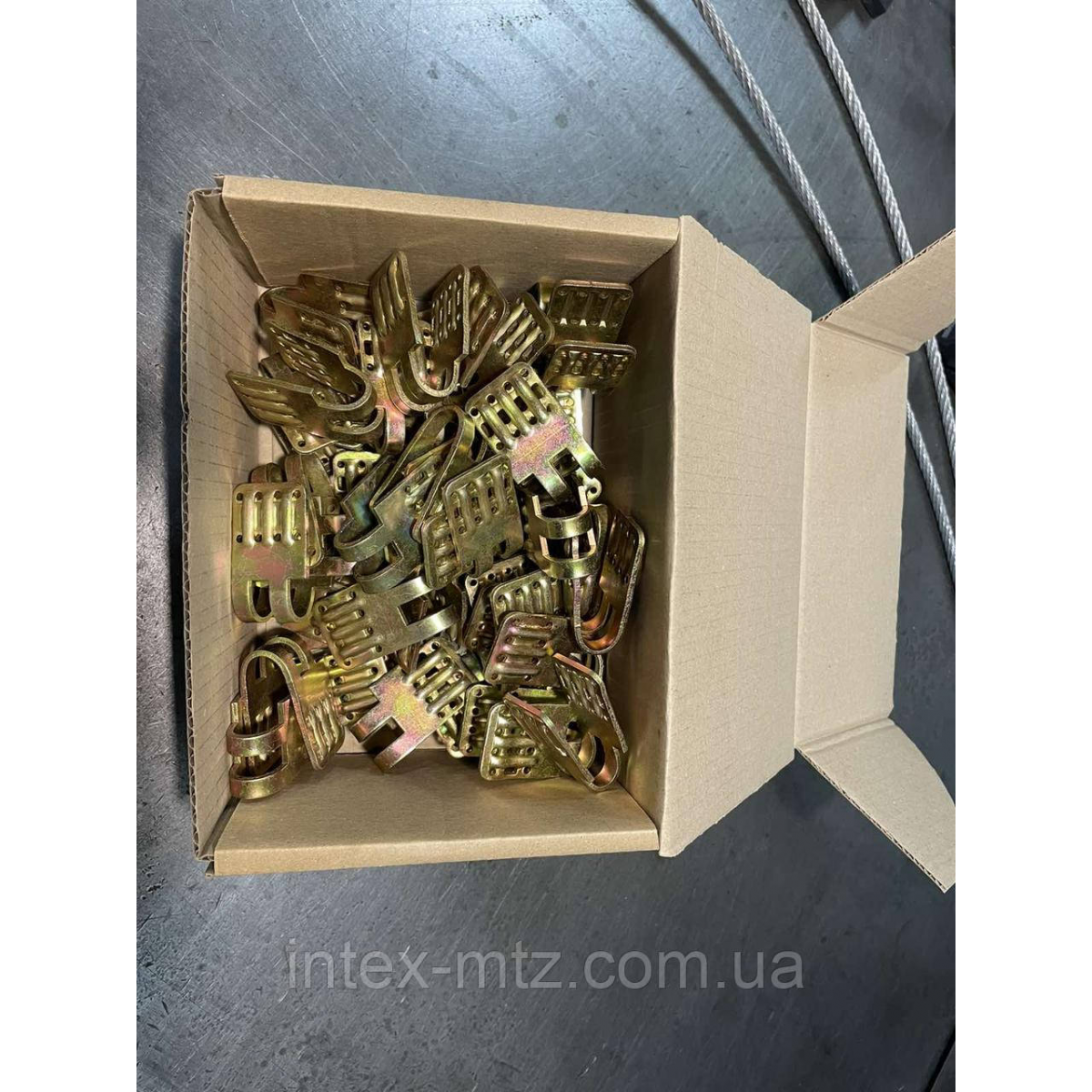

Комплектність поставки.

-        на 1000 мм : 60 пластин напів-шарнирів та 250 дротяних скоб.

-        на  любу ширину стрічки:  кількість пластин, що відповідає ширіні стрічки, шагу шарнирів та дротяні скоби по 4 на пластину .

Переваги:

-        проста та надійна стиковка для будь яких зношених стрічок з тканинним кордом

-        не потрібно робити отвори

-        можливість стиковки з заглибленням шарнірів для мінімального зносу

-        мінімальні зазори у шарнірах виключають просипи

-        плоскість та розміри з’єднання гарантують плавність руху на роликах , барабанах та чистильниках.
