Опис

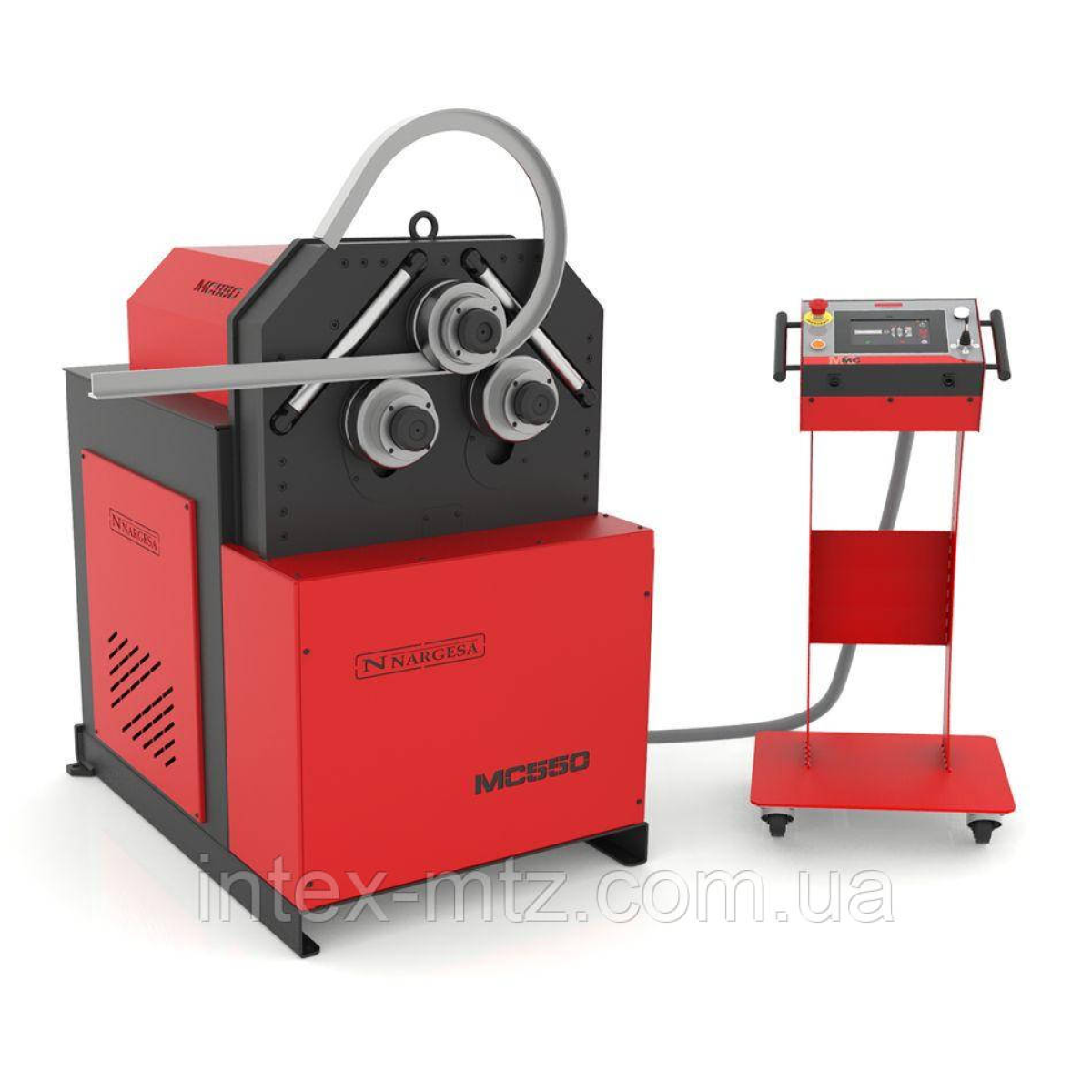

Профілегиб електро-гідравлічний верстат Nargesa MC 550 CNC
Профілегиб електро-гідравлічний верстат Nargesa MC 550 CNC призначений для згинання дуг із труб різного перерізу (круг, профіль), смуги, прутка, квадрата, тавра, швелера, алюмінієвих та стальних профілів. Ця модель може бути встановлена як у вертикальному положенні, так і в горизонтальному. Дозволяє виробляти якісні вироби будь-якого радіусу без розривів і зминання профілю за один прокат.
- Усі три вали приводні.
- Гідравлічне регулювання нижніх роликів.
- Вали виконані із спеціальної сталі підвищеної міцності, загартовані та шліфовані.
- Верстат працює у горизонтальному та вертикальному положеннях.
- Вигин будь-якого радіусу за один прокат.
- Управління верстатом здійснюється через мобільну ЧПУ панель керування ESA S625.
- Бічні напрямні для згинання спіралей.
- Можливість замовлення додаткових роликів для конкретного діаметра труби, для згинання складного профілю тощо.
Гідравлічний блок
| Характеристика |
Значення |
| Потужність двигуна |
0,75 кВт |
| Робочий тиск |
20 мПа |
| Продуктивність |
1,5 л/хв |
Трубогиби Nargesa MC550 керуються за допомогою інтуїтивно зрозумілого та легкого у використанні 7-дюймового кольорового сенсорного екрана з найновішою технологією 4.0. Вам потрібно виконати лише першу деталь і зберегти кожен крок, щоб система керування автоматично повторювала ті самі операції з іншими деталями тієї ж серії, без керування поздовжнім позиціонуванням. Ви можете додати в програму тип і розміри труби або профілю, матеріал і положення роликів, щоб все це збереглося для наступних серій.
Найважливіші функції цієї системи керування
- Зберігає до 10 000 програм.
- Можна запрограмувати нескінченну кількість різних вигинів на одній деталі.
- Розміри можна запрограмувати в дюймах або міліметрах.
- Бібліотека доступних роликів з можливістю програмування нових.
- Бібліотека з різними профілями, трубами та матеріалами.
- Можна програмувати більш ніж 20 різними мовами.
- Автоматичне або ручне регулювання швидкості обертання від 3 до 7 об/хв.
- Ручна або автоматична робота.
- 4.0 Технологія (Виробник може підключити дистанційно без необхідності відвідувати місце установки).
- Джойстик для активації повороту та позиціонування.
- Екранна діагностика сигналізації.
- Попередження про профілактичне обслуговування.
Технічні характеристики системи керування
| Характеристика |
Значення |
| 7” кольоровий сенсорний екран |
Роздільна здатність 800 x 480 |
| Обсяг пам’яті |
128 МБ силіконовий диск |
| Аналогові входи |
2 (роздільна здатність 12 біт) |
| Цифрові входи |
16 (24 В постійного струму) |
| Цифрові виходи |
16 (24 В постійного струму, 0,7 А макс.) Захищені від перевантажень і коротких замикань |
| Послідовний порт |
RS232 |
| Порт CAN |
9-контактний роз“єм D-Sub F |
| Джерело живлення |
24 В постійного струму |
| Порт USB |
1 |
Характеристики
| Вес |
840 кг |
| Мощность двигателя |
1,5 кВт |
| Напряжение |
220 В |
| Габаритные размеры |
925х1190х1340 мм |
| Тип привода |
электро-гидравлический |
| Диаметр роликов |
170 мм |
| Рабочая скорость |
3-8 об/мин |
| Диаметр валов |
50 мм |
