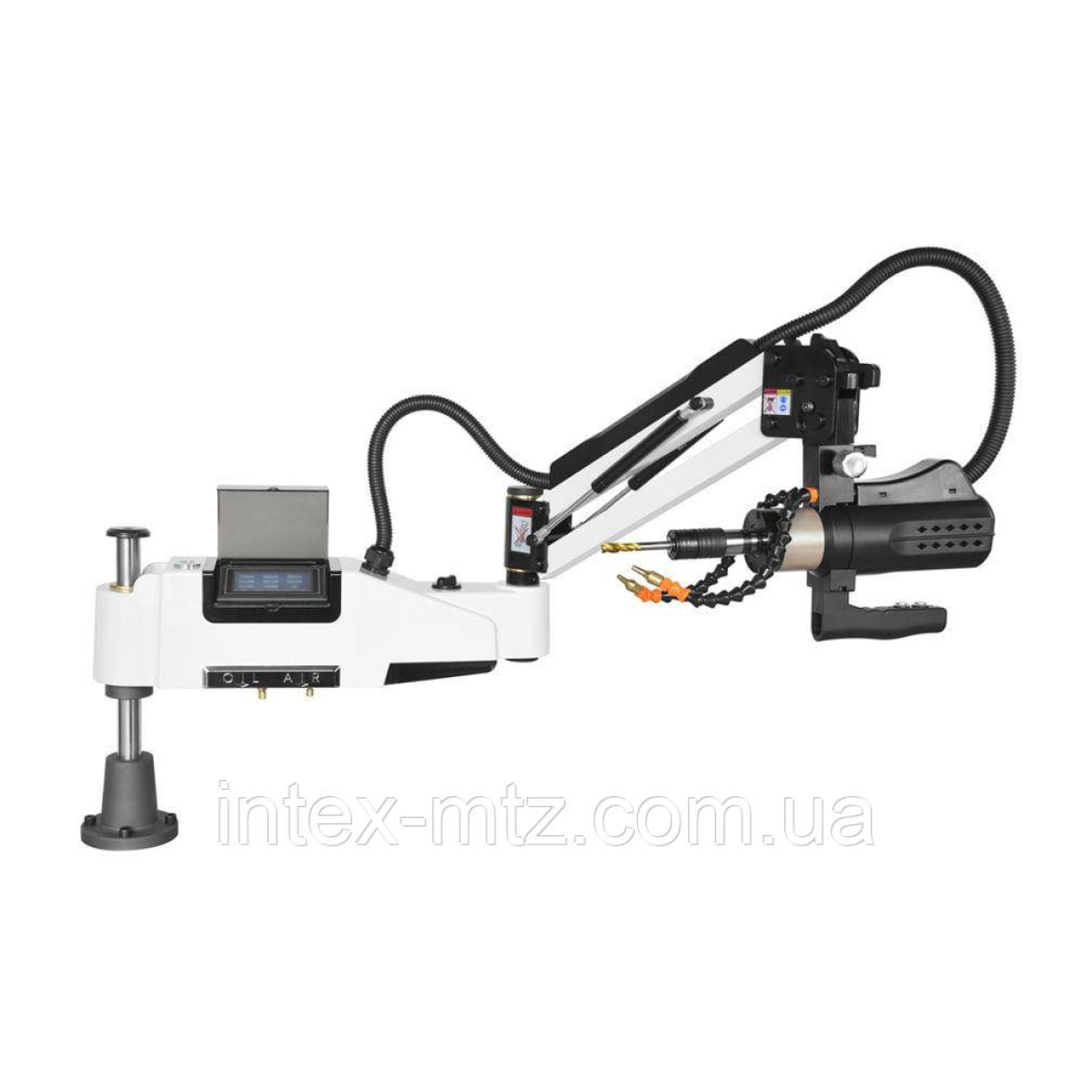

Різьбонарізний маніпулятор MAST M-RN 24

Опис

Різьбонарізний маніпулятор MAST M-RN 24 - це ефективне обладнання для нарізання зовнішньої і внутрішньої різьби у діапазоні М1-М24, робочий радіус якого становить 1200 мм. Перевагою моделі є 2 режими роботи, ручний і автоматичний, що дозволяє використовувати маніпулятор як для виконання індивідуальних проектів, що потребують максимального контролю, так і для серійного нарізання однотипної різьби.

Завдяки поворотній на 0-90° різьбонарізній головці можна нарізати різьбу в різних площинах і під різними кутами. Серводвигун з високим крутним моментом потужністю 1,2 кВт забезпечує продуктивну роботу з різними матеріалами. Шпиндель має правий і лівий хід, перемикання здійснюється вручну. Функція масляного туману покращує процес нарізання різьби у твердих матеріалах. Керування пристроєм здійснюється з сенсорної панелі, розміщеної на поворотному кронштейні. Завдяки високій якості та швидкості обробки, такий різьбонарізний верстат маніпулятор буде ефективним для професійних майстерень і спеціалізованих виробництв.

Особливості різьбонарізного маніпулятора MAST M-RN 24

• Нарізання зовнішньої і внутрішньої різьби у діапазоні М1-М24
• Робочий радіус - 1200 мм
• 2 режими роботи - ручний і автоматичний
• Поворотна на 0-90° різьбонарізна головка
• Серводвигун з високим крутним моментом
• Потужність двигуна - 1,2 кВт
• Швидкість обертання шпинделя - 250 об/хв
• Правий і лівий хід шпинделя з ручним перемиканням
• Сенсорна панель управління, розміщена на поворотному кронштейні
• Регулювання розміру різьби, швидкості, кроку і глибини нарізання з сенсорної панелі
• Зберігання робочих параметрів для вищої швидкості і повторюваності обробки
• Вбудований бак для мастила
• Можливість програмування автоматичного продування і змащування (необхідний компресор з робочим тиском 6-8 Бар).

Комплектація різьбонарізного маніпулятора MAST M-RN 24

В комплект поставки входять цанги М6-М24.

Часті запитання

Щоб більше дізнатися про різьбонарізні маніпулятори, їх переваги та особливості, перегляньте відповіді на часті запитання.

Які є відмінності у роботі пневматичних та електричних різьбонарізних маніпуляторів?

Пневматичні маніпулятори легші, компактніші та безпечніші для роботи у вологих або вибухонебезпечних середовищах, так як не мають електричних іскор. Проте їхня потужність залежить від продуктивності компресора, і вони більш шумні.

Електричні маніпулятори живляться від електромережі, зазвичай потужніші, тихіші, мають більш точний контроль швидкості обертання та обертового моменту.

Які переваги мають різьбонарізні маніпулятори?

Різьбонарізні маніпулятори мають ряд переваг:

• Висока точність - забезпечують ідеально рівну та правильну різьбу
• Висока продуктивність - дозволяють нарізати різьбу значно швидше, ніж ручним способом або звичайним дрилем
• Зниження браку - завдяки контролю глибини та запобіганню залому мітчика
• Універсальність - сучасні маніпулятори можуть працювати з різними матеріалами (сталь, алюміній, пластик тощо) та різними розмірами різьби
• Ергономічність - знижують фізичне навантаження на оператора, оскільки не вимагають значних зусиль для утримання інструменту.

Які особливості конструкції дозволяють різьбонарізним маніпуляторам забезпечувати високу точність різьби?

Різьбонарізні маніпулятори забезпечують високу точність нарізання різьби завдяки таким особливостям:

• Паралелограмний важіль (рука) - дозволяє точно позиціонувати шпиндель над отвором і підтримувати його перпендикулярно до поверхні заготовки, що запобігає “закошуванню“ різьби
• Патрон з компенсацією довжини (плаваючий) - дозволяє мітчику мати невеликий осьовий рух, компенсуючи незначні неточності позиціонування та розбіжності між кроком різьби та швидкістю подачі
• Контроль обертового моменту
• Регулювання швидкості, що дозволяє оптимально підібрати режим для різних матеріалів і діаметрів різьби.

Чи може різьбонарізний маніпулятор працювати з різними діаметрами мітчиків?

Сучасні маніпулятори можуть адаптуватися до широкого діапазону розмірів мітчиків завдяки змінним тримачам або патронам.

Чи може один різьбонарізний маніпулятор нарізати різьбу на деталях з різною геометрією?

При наявності регулювання висоти і кута нахилу, а також змінних інструментальних тримачів різьбонарізний акумулятор можна адаптувати до деталей з будь-якою геометрією.
