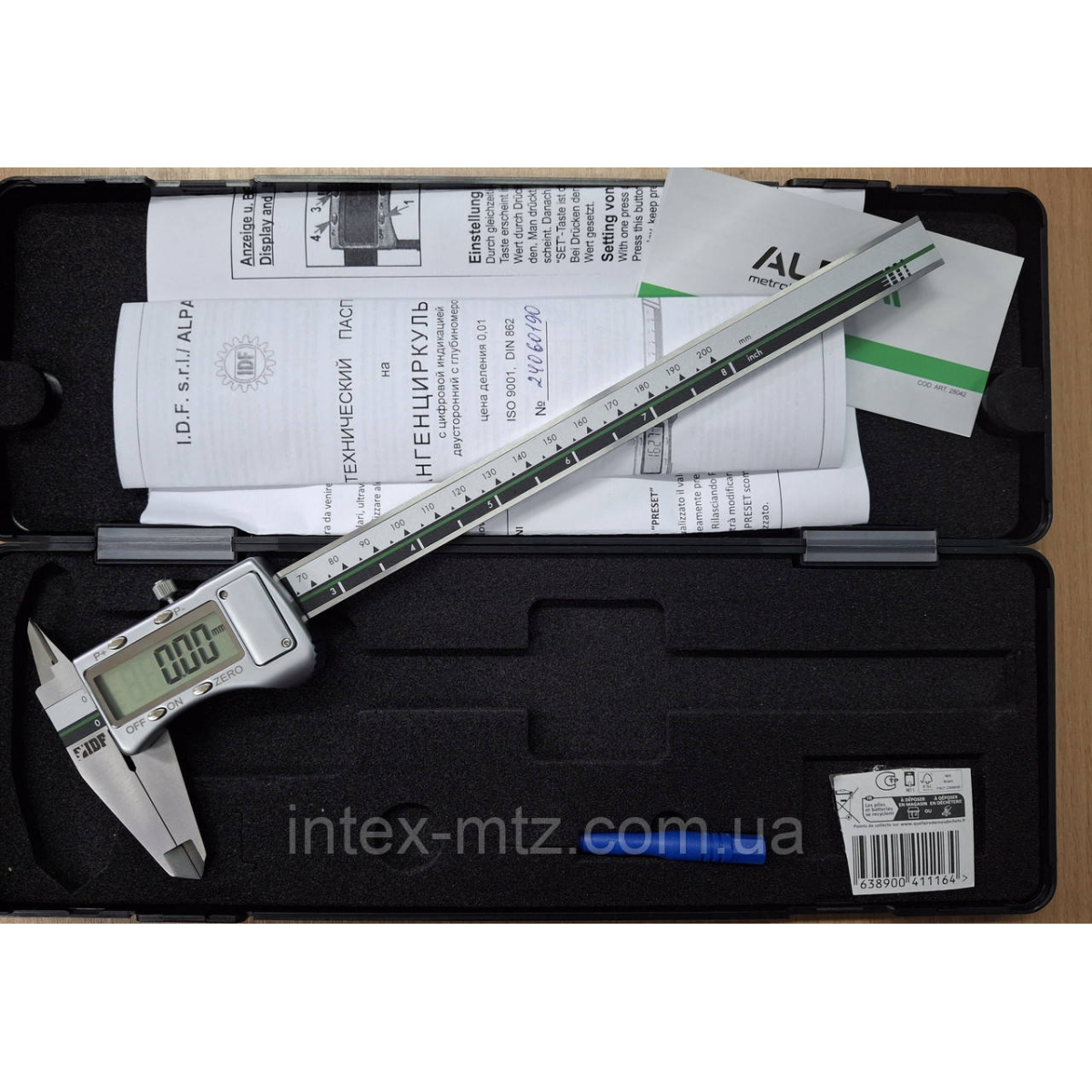

✅ Штангенциркуль електронний IP40 ТИП ШЦЦ-I 200мм I.D.F. 05.03613

Опис

Штангенциркуль двосторонній з глибиноміром ШЦЦ-I з індикацією результатів вимірювань на цифровому рідкокристалічному дисплеї, призначений для вимірювання зовнішніх і внутрішніх розмірів, інтервалів, а також для вимірювання глибин абсолютним методом.

1.2.Допускається оснащувати штангенциркулі пристосуваннями або допоміжними вимірювальними поверхнями для розширення функціональних можливостей приладу (вимірювання висот, уступів і ін).

1.3.Зовнішні виміри проводяться за допомогою нижніх губок, внутрішні – з допомогою "гострих" губок, глибина – за допомогою глибиноміра.

1.4. Приклад умовного позначення цифрового штангенциркуля типу ШЦЦ-I з діапазоном вимірювання 0-200 мм і значенням відліку цифрового рідкокристалічного дисплею 0,01 мм:

Штангенциркуль ШЦЦ-I-200-0,01.

2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

2.1. Штангенциркулі двосторонні з глибиноміром ШЦЦ-I з індикацією результатів вимірювань на цифровому рідкокристалічному дисплеї виготовляються з вуглецевої і нержавіючої сталі, з дюймовою і метричною шкалою. Штангенциркуль виготовляються двох типів по виду стопоріння: зі стопорним гвинтом і курковим механізмом.

2.2. Штангенциркулі ШЦЦ-I по ISO 9001 або DIN862 виготовляються з вуглецевої з хромовим покриттям з нержавіючої сталі, з ціною поділки 0,01 мм Твердість вимірювальних поверхонь інструментальної та конструкційної сталі не менш 51,5 HRC.

2.3. Додаткова установка нуля дозволяє вимірювати відносні величини.

2.4. Електронний блок штангенциркуля дозволяє полегшити знімання показань, як в метричній системі одиниць вимірювання, так і в дюймовій.

2.5. Елемент живлення: Літієва батарейка 3V CR 2032, споживаний струм – 18 мкА.

2.6. На деяких моделях є можливість виводу даних на комп'ютер або контролер АСУТП робочого місця з електронного блоку штангенциркуля по послідовному інтерфейсу RS -232 (COM - порт).

Повторюваність вимірів – 0,01 мм

Виконання за класом захисту IP40.

Технічні характеристики штангенциркулів наведені в таблиці 1.

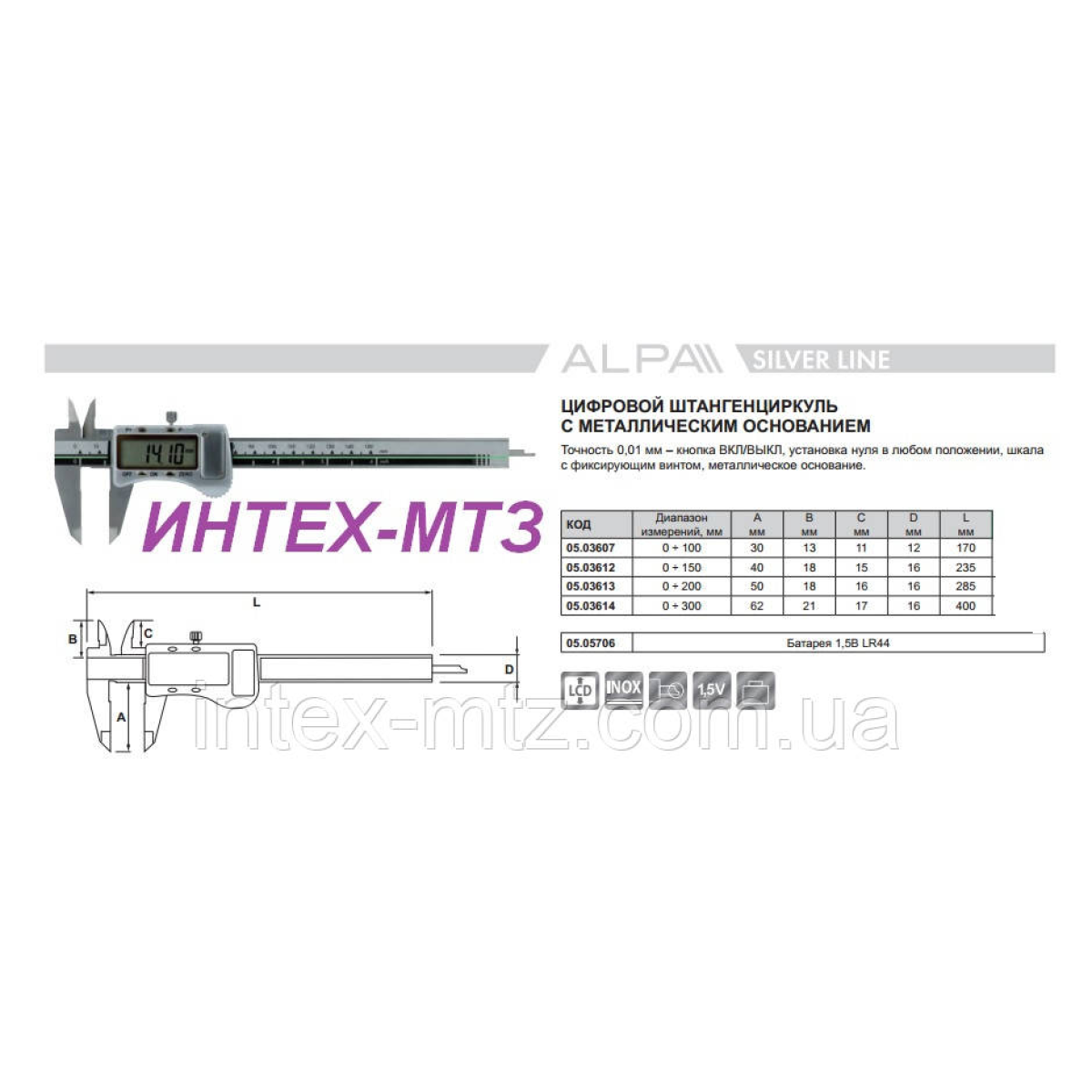

Технічні характеристики штангенциркулів ШЦЦ-I

 3. УМОВИ ЕКСПЛУАТАЦІЇ

3.1. Температура робочого простору в процесі вимірювання повинна бути (20±15)С.

3.2. Відносна вологість повітря - не більше 80% при температурі 20С.

3.3. Вміст у навколишньому середовищі агресивних газів і пари не допускається.

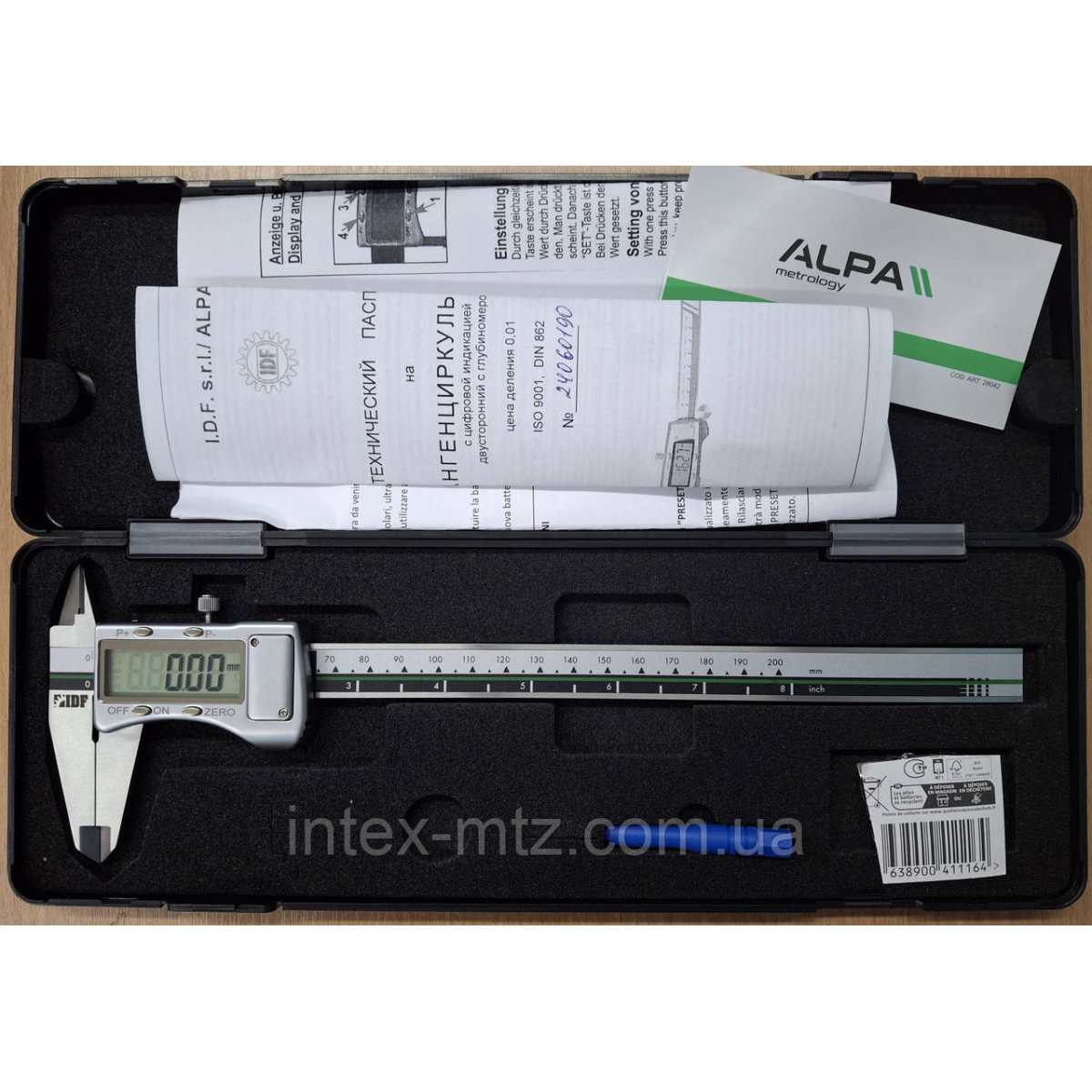

4. КОМПЛЕКТНІСТЬ

В комплект входять:

- штангенциркуль;

- футляр;

- паспорт.

5. ПРИСТРІЙ І ПРИНЦИП РОБОТИ

5.1. Штангенциркуль має дві шкали: метричну і дюймову. Фіксація рамки проводиться за допомогою стопорного гвинта. Плавне переміщення рамки забезпечується пружиною, розташованою всередині рамки.

5.2. Зовнішні розміри вимірюються за допомогою нижніх губок. Для розмічальних робіт застосовуються верхні і нижні губки. Для вимірювання внутрішніх розмірів використовуються верхні губки.

5.3. Відлік розмірів проводиться автоматично, показники відображаються на рідкокристалічному дисплеї, є можливість підключити штангенциркуль до комп'ютера.

5.4. Вимірювання за допомогою штангенциркуля різних елементів конструкції (діаметрів отвору або вала, міжосьової відстані, глибини отвору тощо)  проводять  наступним  чином:

при  отстопоренном  гвинті  переміщують  по  штанзі рамку з рідкокристалічним індикатором, що призводять до зіткнення з поверхнями вимірюваних деталей вимірювальні поверхні штанги і рамки або сполученого з рамкою вимірювального стрижня. В цьому положенні слід застопорити рамку гвинтом і зняти відлік з рідкокристалічного індикатора приладу візуально, або натиснувши на кнопку передачі даних, передати дані про виміряною величиною в комп'ютер по інтерфейсу RS232.
