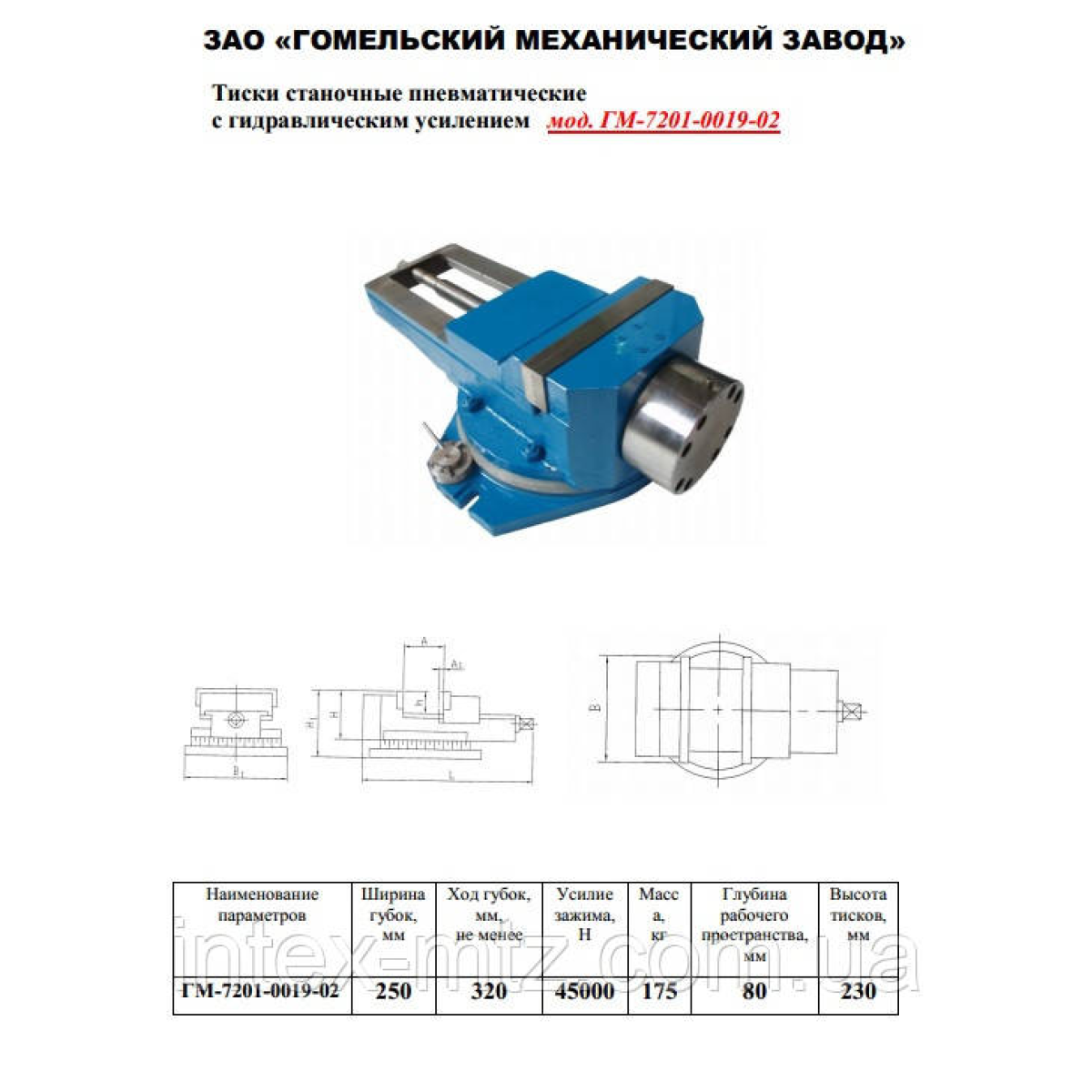

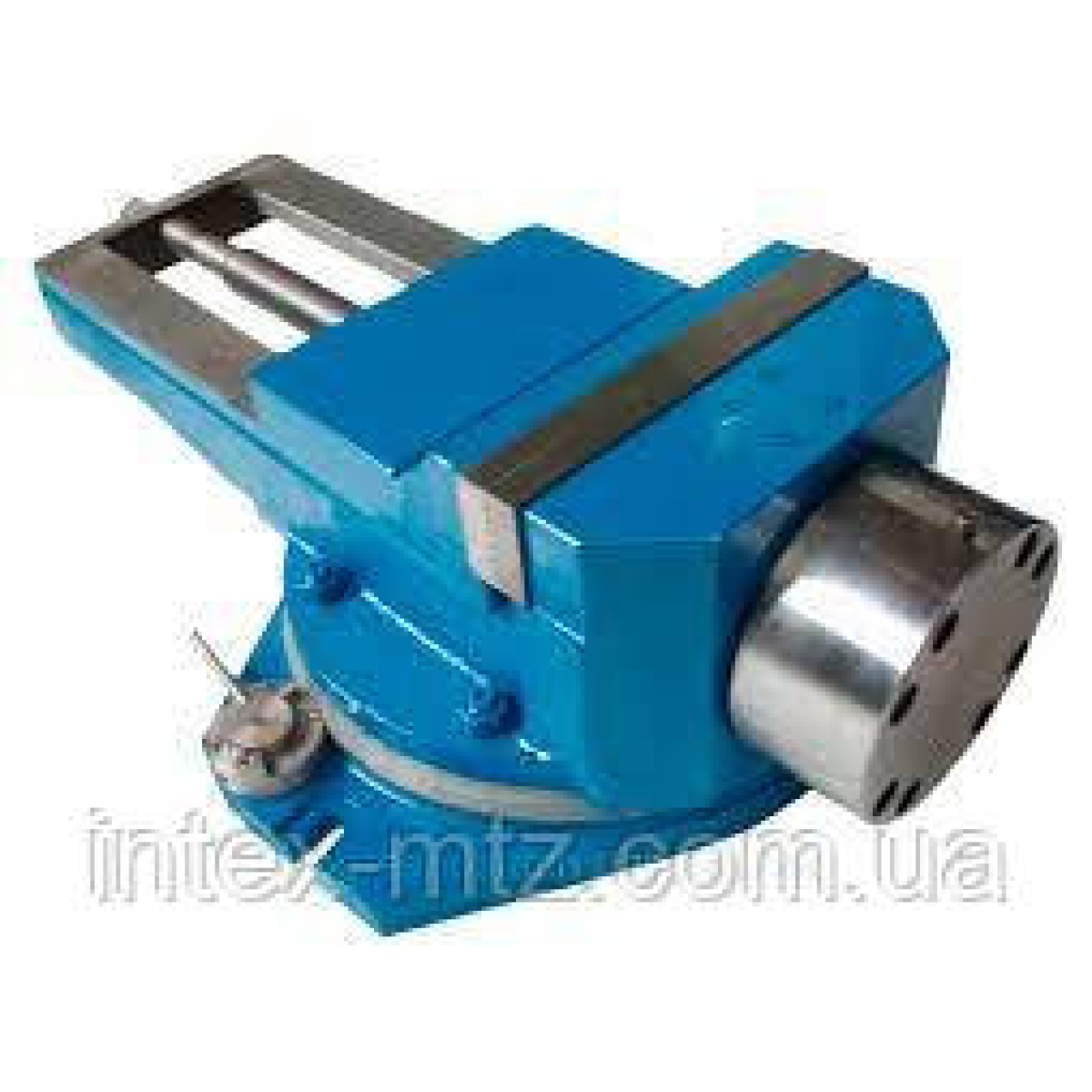

Лещата верстатні пневматичні з гідравлічним посиленням 250мм ГМ-7201-0019-02

Опис

Лещата верстатні пневматичні з гідравлічним посиленням 250мм ГМ-7201-0019-02

Лещата верстатні пневматичні з гідравлічним посиленням 250 мм (ГМ - 72 01— 0019— 02 призначені для закріплення деталей при механічній обробці металів різанням на фрезерних,стругальних,свердлильних та інших верстатах.
Лещата складаються з корпусу змонтованими в нього з гідроциліндрами; столу делительного,що виконує одночасно роль пневмо циліндра; рухомий губки і силового гвинта.
Корпусні деталі лещат виготовляються з чавуну. Установка лещат на столі верстата здійснюється за допомогою шпонок,кріплення— з допомогою болтів.
Затиск заготовки здійснюється за допомогою пакета тарілчастих пружин,які попередньо стиснуті силовим механізмом.
Силовий механізм являє собою вбудований пневмогидроусилитель.
Принцип роботи лещат наступний:
При подачі стисненого повітря в пневмомережі бесштоковую порожнину пневмоциліндра (кран управління в положенні «віджим») пневмопоршень переміщається вгору і витісняє масло з гідроциліндра по каналу в гідроциліндр. Під тиском масла гидропоршень переміщається исжимает пакетом тарілчастих пружин,переміщує гвинт разом з рухомою губкою,тим самим деталь віджимається.
При подачі повітря в штоковую порожнину і стравлювання повітря избесштоковой порожнини пневмоциліндра (кран керування в положення «--“ затиск) пневмопоршень переміщається вниз,знімаючи тиск в гідроциліндрах. Тарілчасті пружини прагнуть розтиснутися і переміщають за допомогою буртиком гвинта і за допомогою гайки— рухому губку. Деталь затискається.
Допускається при затиску деталі рукоятку крана управління встановлювати в нейтральне положення,при цьому знімається тиск в гідроциліндрах і перекривається подача повітря в систему лещат. Однак,для підживлення гідросистем лещат маслом з ємності необхідно один раз в зміну переводити рукоятку крана керування в положення затискач.

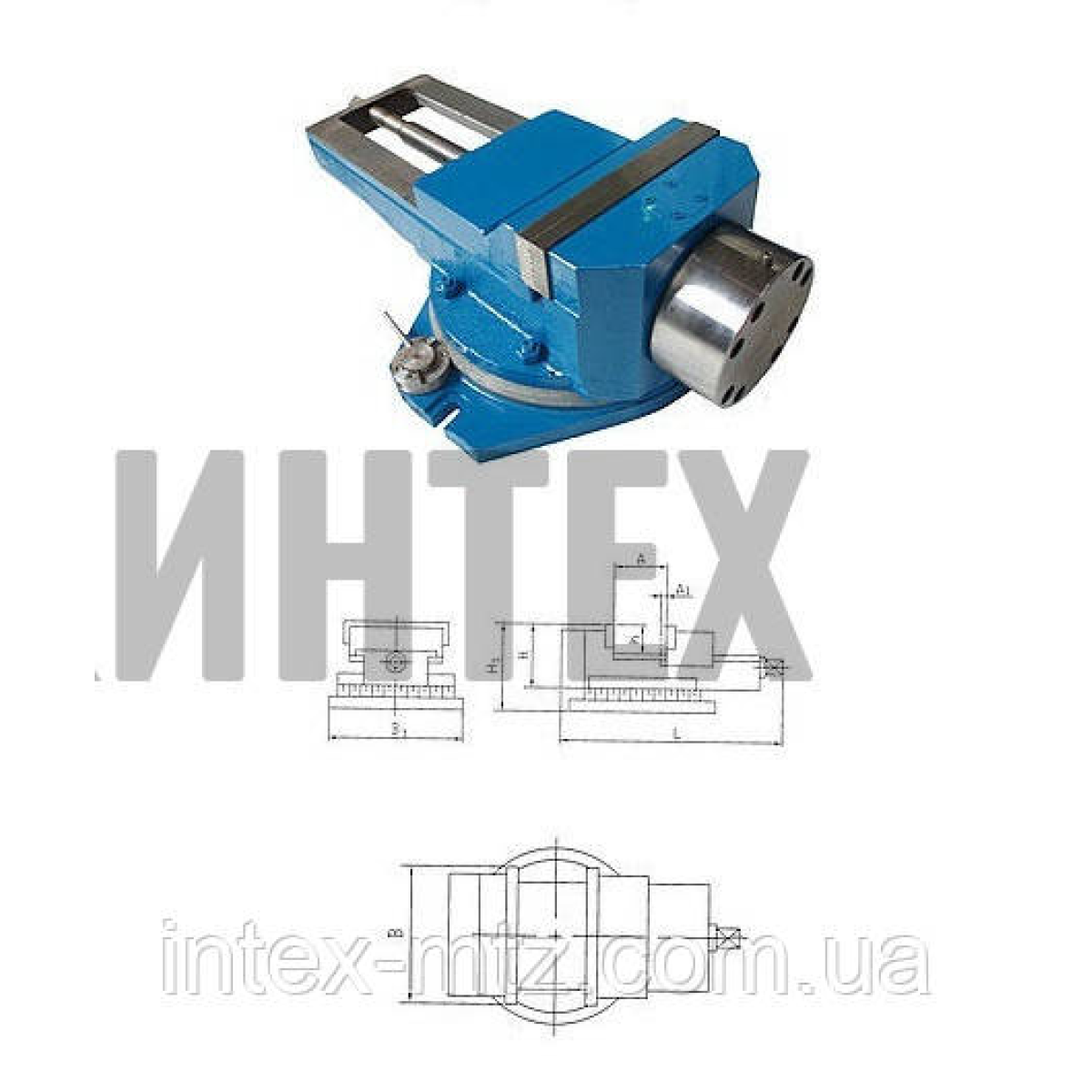

Розміри: 380×760×230
