Штатив з магнітним підставою високий һ230х 480 (виліт)

Опис

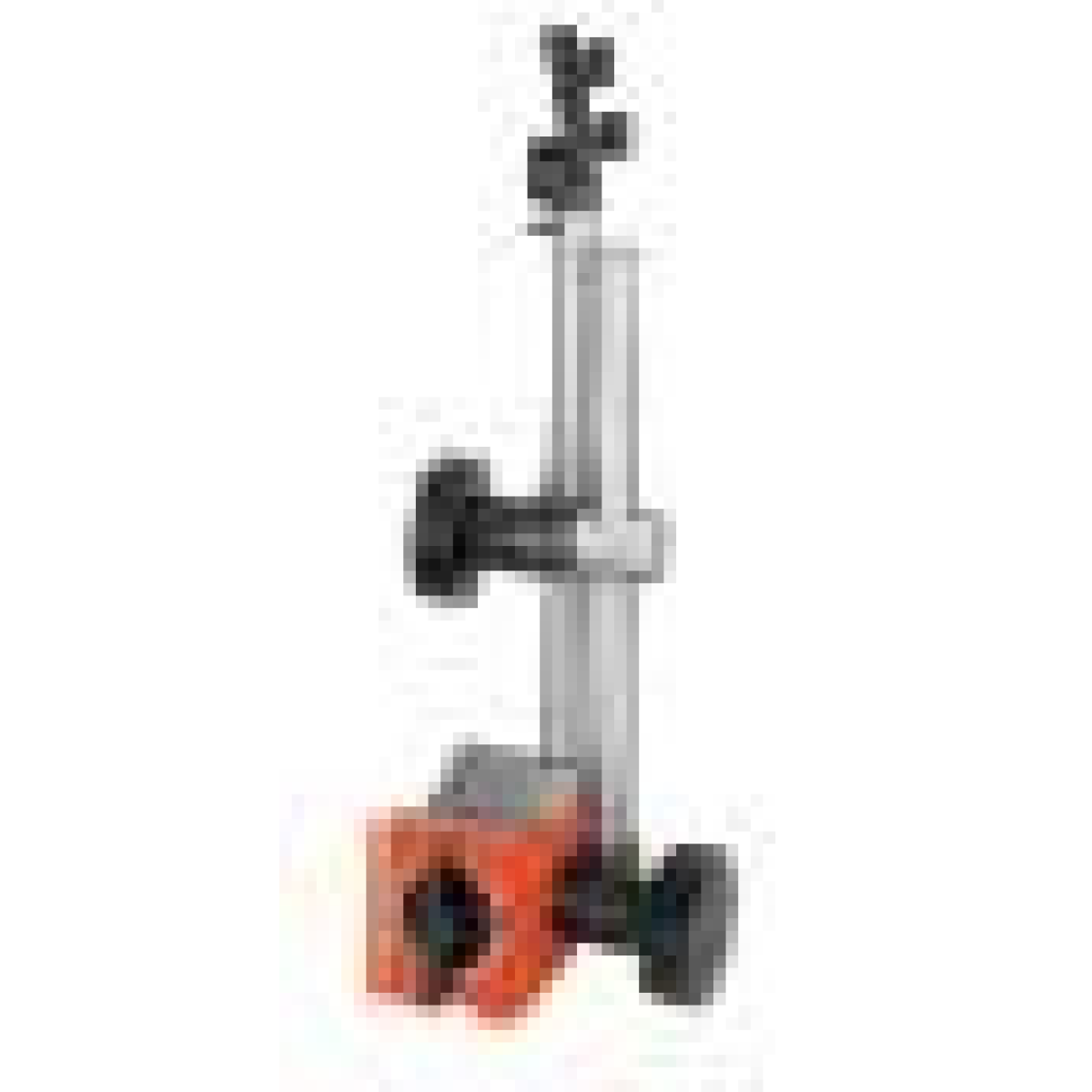

Штатив з магнітним підставою һ230х 480 (виліт)

Штативи для вимірювальних головок типу ШМ-II, ШМ-III

• Штативи типів ШМ-ІІН і ШМ-ІІВ призначені для установки на них вимірювальних головок з ціною поділки 0,01 мм;
• Штативи типу ШМ-III - для установки вимірювальних головок з ціною поділки 0,01 мм і більше. В основі приладу закріплена циліндрична колонка, по якій рухається муфта состержнем з закріпленої на кінці вимірювальною головкою.
• Штативи типів ШМ-ІІН і ШМ-ІІВ мають пристрій для точної установки на розмір (для микроподачи). В основу штативів типів ШМ-ІІН, ШМ-III вбудований постійний магніт. Підстава штатива ШМ-ІІВ має форму рівностороннього трикутника зі стороною 300 мм, по кутах якого розташовані три магнітні опори.
• Магнитное основание позволяет устанавливать штативы на наклонных и вертикальных плоскостях без дополнительного крепления.

При установке измерительной головки, имеющей цену деления в одну сотую миллиметра, используются штативы для измерительных головок типа ШМ-IIН и ШМ-IIВ, а сели цена деления более одной сотой миллиметра, то - ШМ-III. Прибор в основании имеет закрепленную цилиндрическую колонку, по которой перемещается устройство из муфты, стержня и измерительной головки. Перші два типорозміру штативів оснащені пристроєм микроподачи, яке більш точно встановлює розмір, перший і третій типорозміри оснащені постійним магнітом для стійкості і встановлення на поверхнях вертикального або похилого типу, а другий – магнітними опорами у формі рівностороннього трикутника.
За допомогою вимірювальних головок здійснюється точне вимірювання лінійних розмірів і визначення величини відхилення від необхідної геометрії деталі, також вони використовуються як додатковий елемент вимірювальних приладів. В основі принципу роботи як пружинною, так і важільно-пружинної головки закладено розкручування стрічки спеціальної пружини, до якої кріпиться стрілка, згідно із здійсненим переміщенням. Стрілка повертається на певний кут і показує на циферблаті вимірюваний розмір.
