Мікрометр гладкий 0-100 0,01

Опис

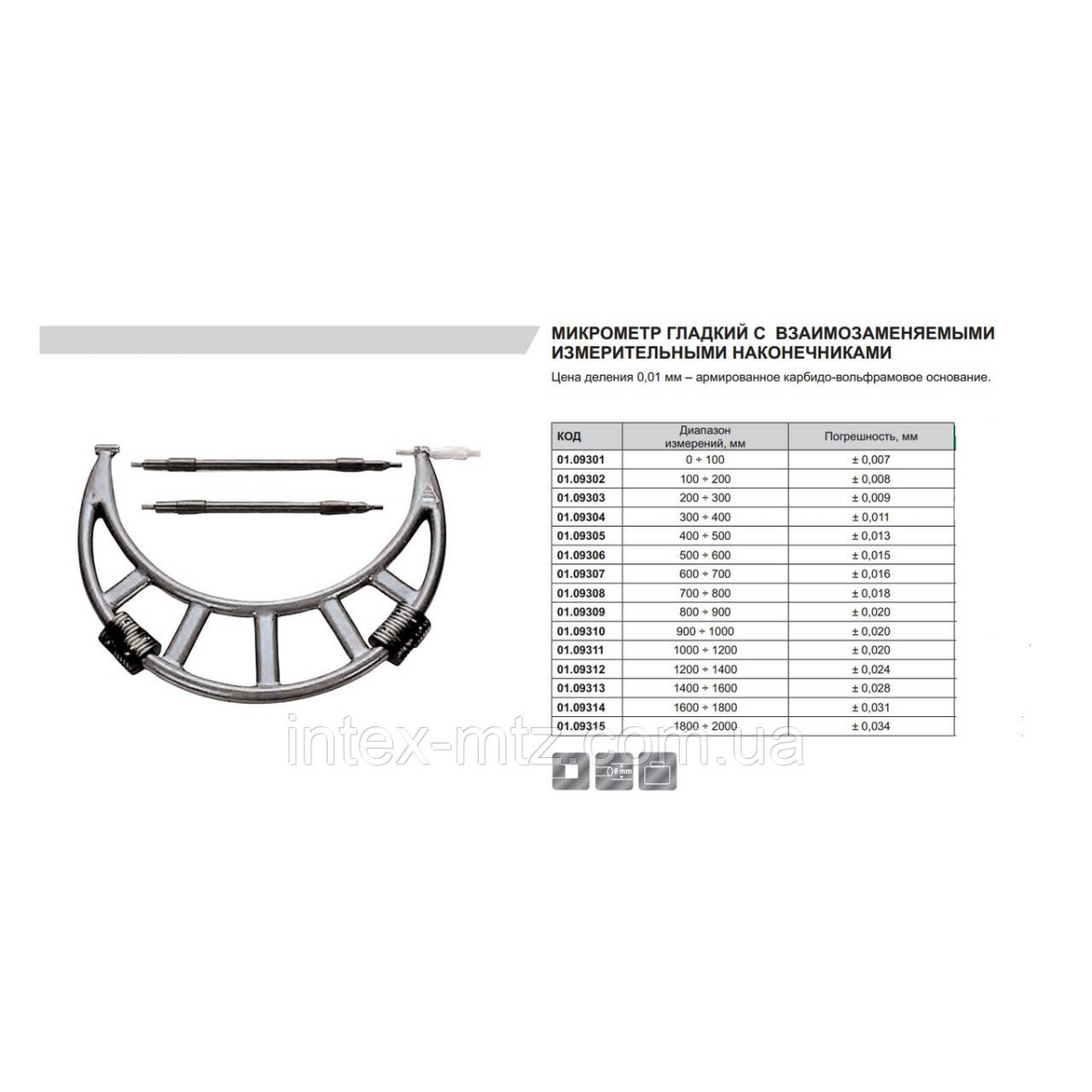

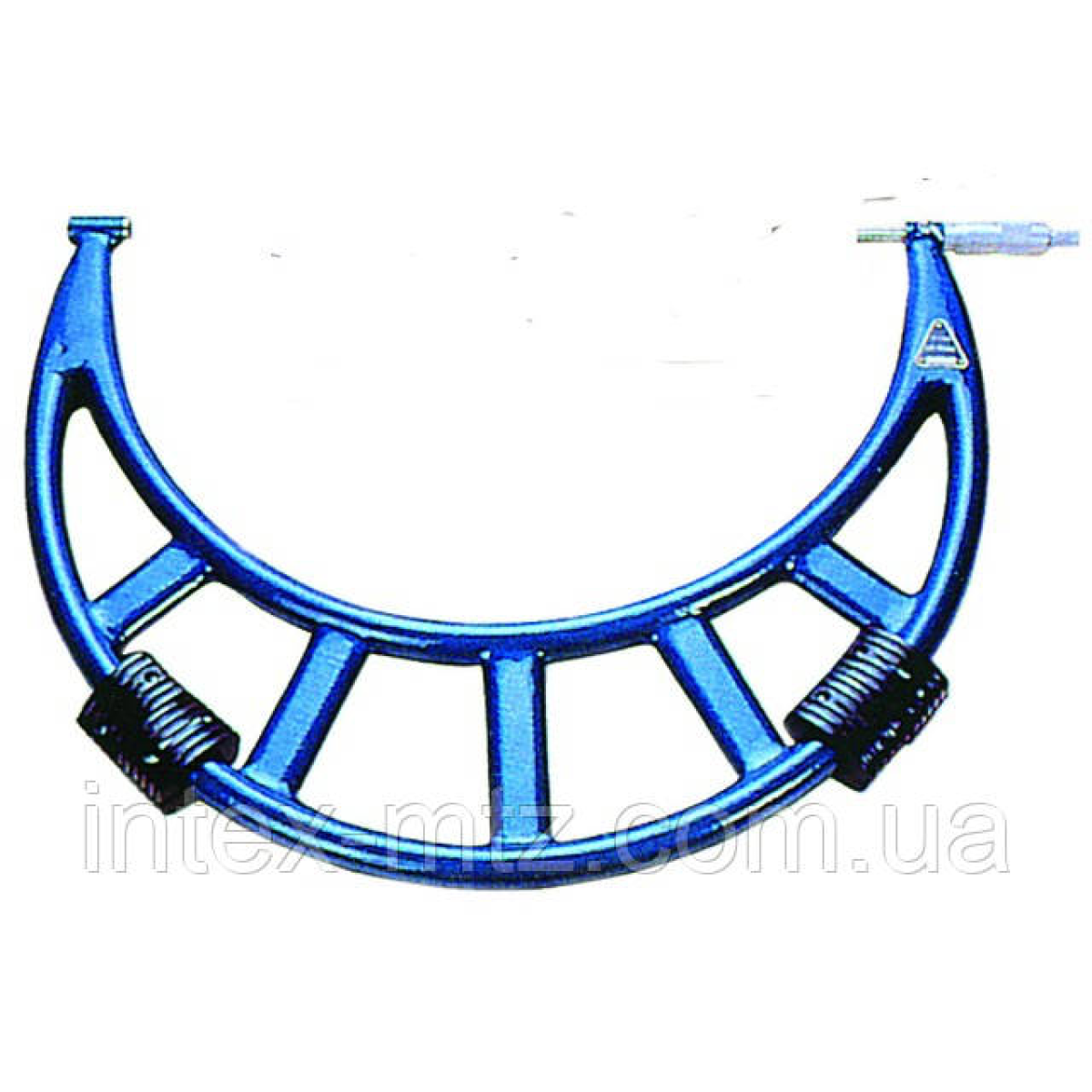

Мікрометр гладкий 0-100 0,01 I. D. F.

Мікрометри типу МК (з відліком за шкалами стебла і барабана) і типу МКЦ (з цифровим відліковим пристроєм) випускаються по ГОСТ 6507, призначені для вимірювань зовнішніх лінійних розмірів. Застосовуються у всіх галузях машинобудівного комплексу.
Мікрометр – це універсальний прилад, за допомогою якого вимірюють лінійні розміри контактним методом в районі малих розмірів з точністю до 2 мкм, процес перетворює механізм - микропара, що складається з гвинта і гайки. Працюють мікрометри при переміщенні гвинта уздовж своєї осі при обертанні його в нерухомій гайці. Переміщення відбувається пропорційно куту повороту гвинта навколо своєї осі. У мікрометра є шкала, по якій відраховують повні оберти, а частки обороту відраховують за коловою шкалою, яка нанесена на барабані.
Найоптимальнішим варіантом вважається переміщення гвинта в гайці не довше ніж на 25мм, так як складно виготовити гвинт з точним кроком на більшій довжині. Для цього мікрометри виготовляють кілька видів, які відрізняються типорозмірами для вимірювання довжин від 0 до 25 мм, і від 25 до 50 мм. У мікрометрів при зімкнутих вимірювальних площинах п“яти і мікрометричного гвинта, з межами вимірювань від 0 до 25 мм нульовий штрих шкали барабана повинен обов“язково збігатися з поздовжніми штрихами на стеблі. А скошений край барабана повинен збігатися з нульовим штрихом шкали стебла. Якщо ж довжини більше 25мм то для вимірювання використовують мікрометри зі змінними п“ятами.
Спеціально для зняття таких параметрів переміщення, як його довжина, призначена головка мікрометричного типу МГ, що має шкали на стеблі і барабані, по яких і проводиться відлік. Для зменшення зносу від постійного тертя вимірювальної поверхні вона виготовляється з твердого сплаву (корунд). Модель вимірювальної мікрометричної головки МГ застосовується для оснащення стендів контрольних вимірів і інших пристосувань в якості відлікового пристрою. Відповідає другому класу точності з ціною поділу в одну соту міліметра і межею до 25 мм.
Конструктивно микрометрическая головка поділяється на пружинного і важільно-пружинного типу, які мають циферблат (на якому розташовується шкала і стрілка), вимірювальний стрижень, що має наконечник. В основі принципу роботи лежить розтягування пружини стрічкового типу, яка управляє стрілкою, яка знаходиться посередині її. Величина розтягування пружини, пропорційно якому і повертається стрілка, відповідає переміщення вимірювального стрижня. Осі вимірювального механізму також знаходяться в твердосплавних підшипниках, а замикання відбувається за рахунок пружинки волоскового типу.

Наша компанія може запропонувати наступні позиції:

Характеристики
