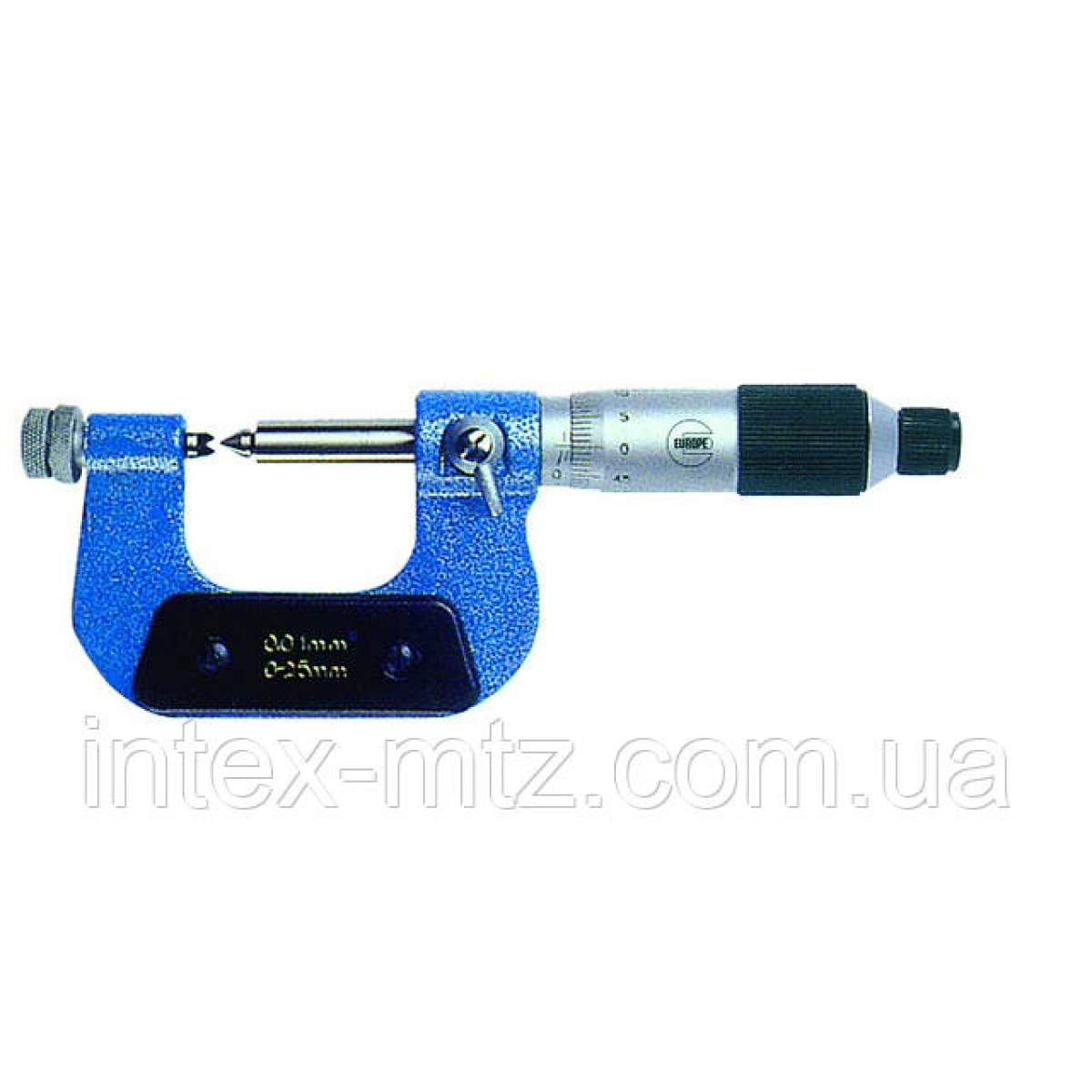

Мікрометр різьбовий ТИП МВМ 0-25 0,01 I. D. F.

1.1. Мікрометр типу МВМ призначені для вимірювання середнього діаметра метричних, дюймових і трубних різьб. довжини загальної нормалі зубчастих коліс з модулем від 1 мм

1.2. Вид кліматичного виконання УХЛ 4.2 по ГОСТ 15150-69.

2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

2.1. В якості відлікового пристрою застосовується микрометрическая головка з ціною поділки 0,01 мм Микровинт в мікрометричної головки – розжарений, з шліфованою різьбленням. Вимірювальне зусилля в процесі виміру становить 700-900сН.

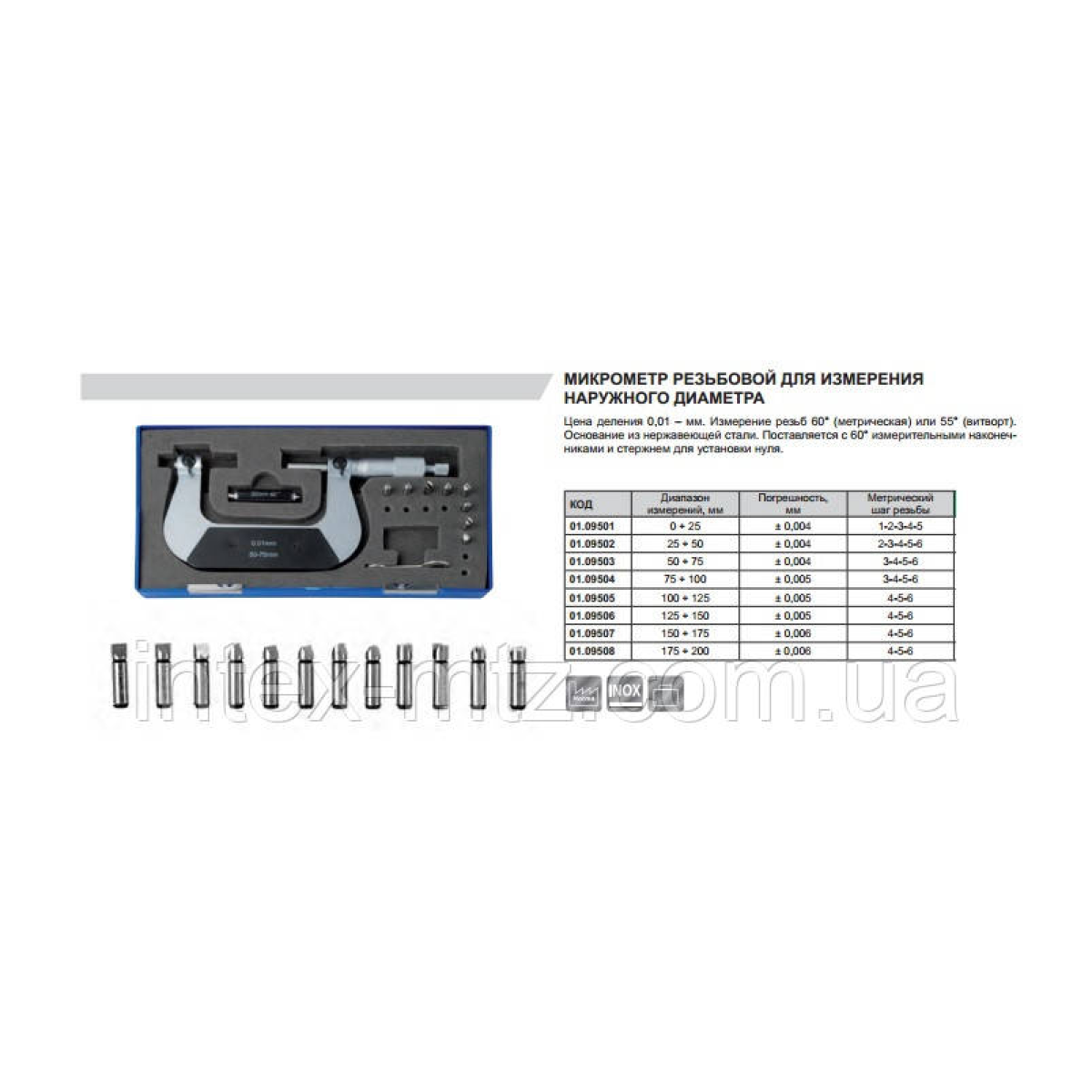

2.2. Технічні характеристики мікрометрів типу МВМ наведені в таблиці “ table1.

Таблиця 1

Технічні характеристики мікрометрів типу МВМ

5. ПРИСТРІЙ І ПРИНЦИП РОБОТИ

5.1. Вибрати пару вставок у залежності від кроку контрольованої різьби згідно з таблицею 3 Додатка А.

5.2 Встановити призматичну вставку в отвір п“яти, а конічну вставку – в отвір мікрометричного гвинта.

5.3 Перевірити установку мікрометра на нуль з тими вставками, з якими буде проводитися вимір. Для цього:

- для МВМ-25 ввести в зіткнення між собою вимірювальні поверхні вставок, приклавши вимірювальне зусилля з допомогою тріскачки;

- для інших модифікацій – встановити між вимірювальними поверхнями вставок встановлену міру, що відповідає нижній межі вимірювання і зробити вимір, приклавши вимірювальне зусилля з допомогою тріскачки. При цьому нульовий штрих барабана повинен збігатися з поздовжнім штрихом стебла.

Якщо нульовий штрих барабана не збігається з поздовжнім штрихом стебла, необхідно відпустити стопор п“яти з призматичною вставкою і, переміщаючи її, наблизити або відвести п“яту по відношенню до микровинту з конусною вставкою (при діапазоні вимірювання мікрометра від 0 до 25 мм) або по відношенню до настановної мірі (при діапазоні вимірювання мікрометра св. 25 мм). Відвести микровинт і заново перевірити нульову установку. При необхідності вставити ключ в отвір в стеблі і, повертаючи стебло ключем, встановити барабан на нуль. При цьому початковий штрих повинен бути видно повністю, але відстань від торця конічної частини барабана до найближчого краю штриха не повинно перевищувати 0,15 мм.

5.4 Не користуватися мікрометром з застопоренным микровинтом як жорсткої скобою.

В комплект входять:

- мікрометр;

- футляр;

- установча міра (для мікрометра з верхньою межею 50 мм і вище);

- паспорт;

- ключ.
