Опис

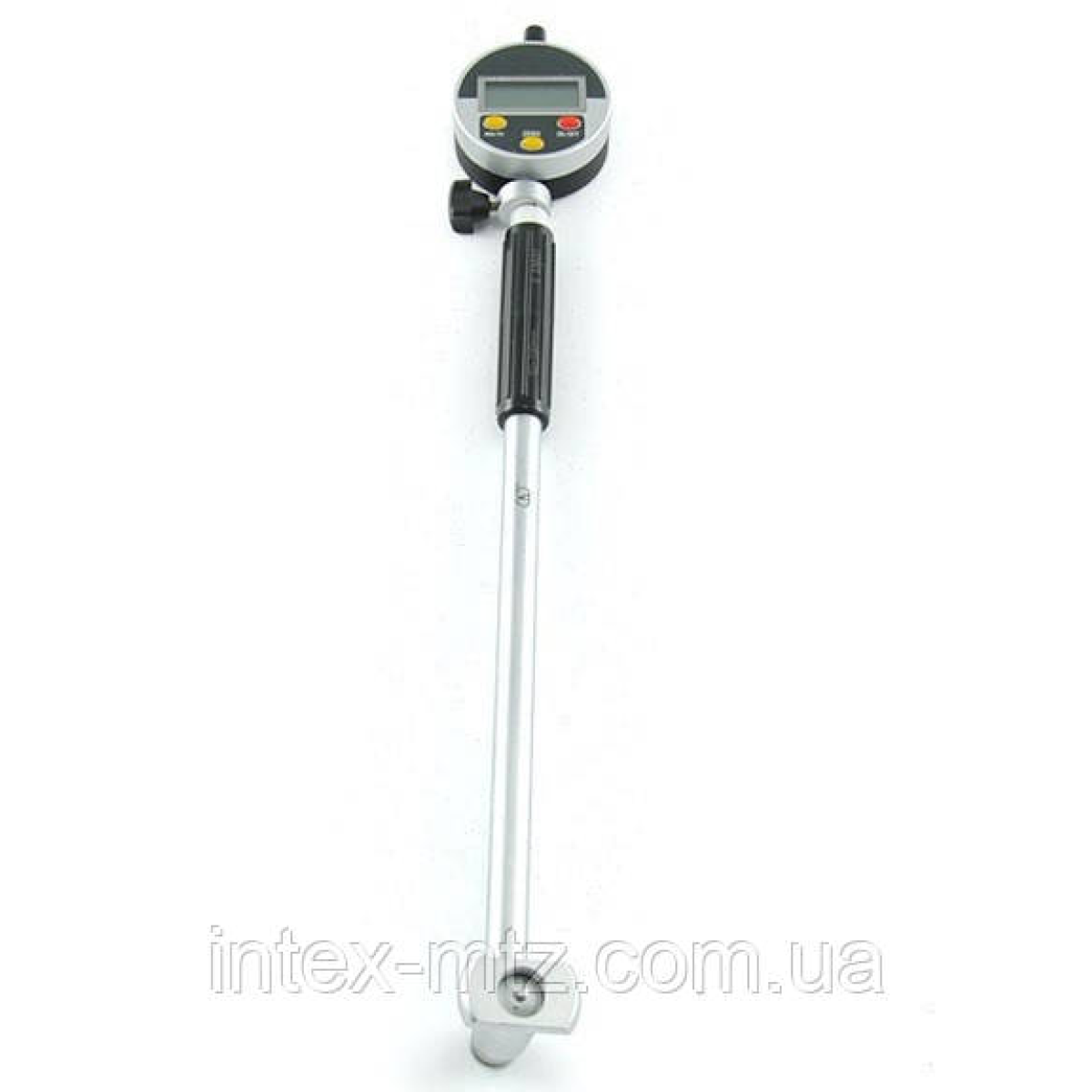

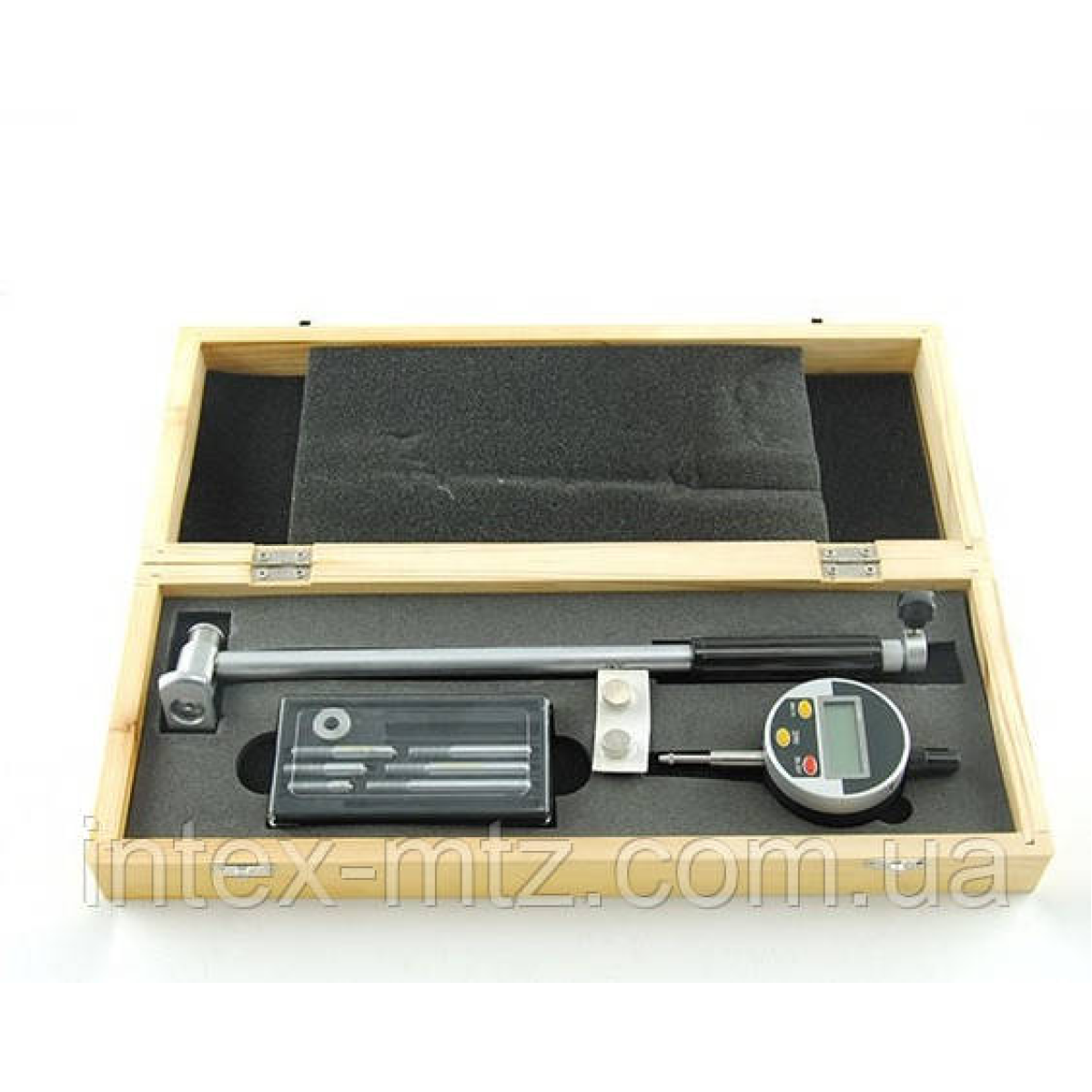

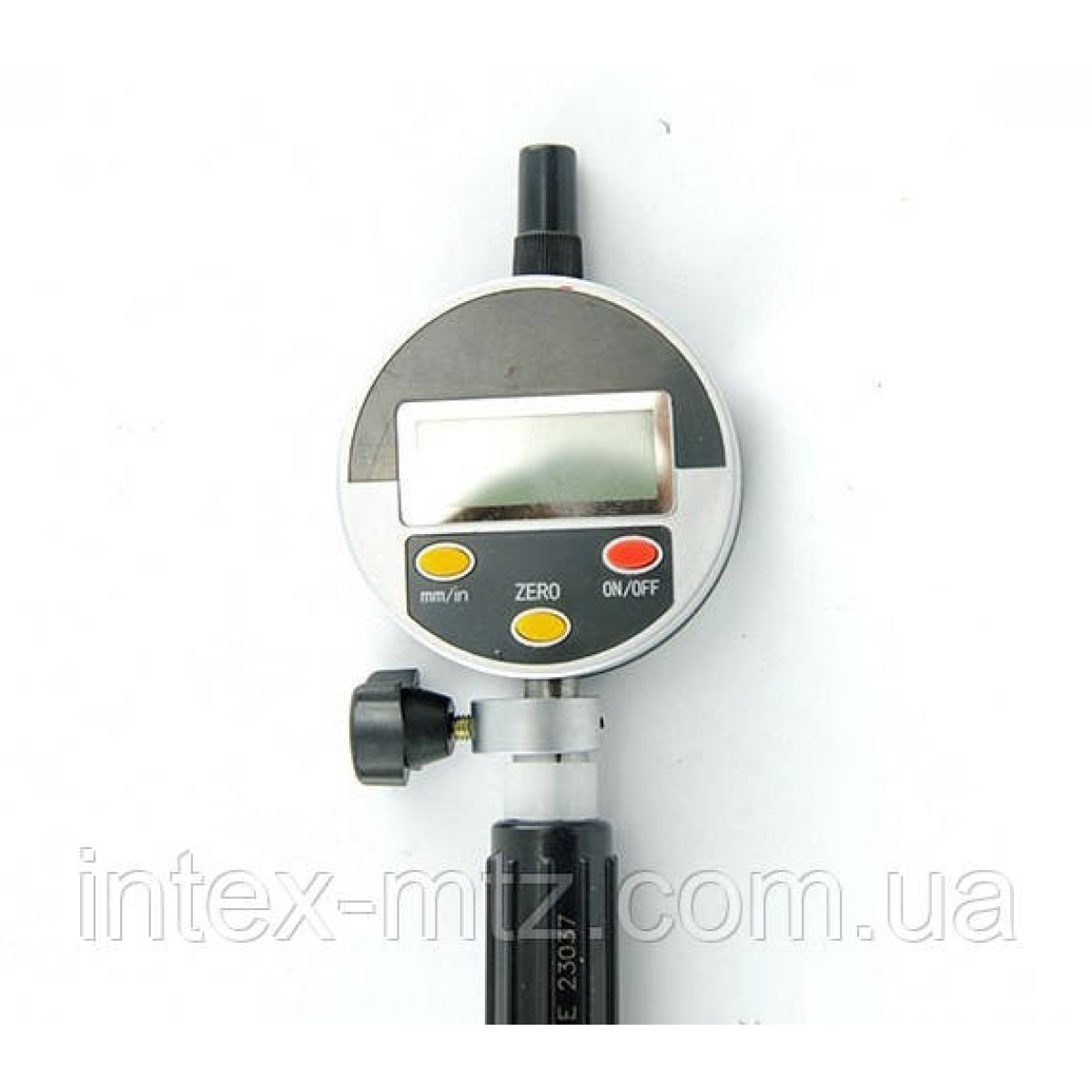

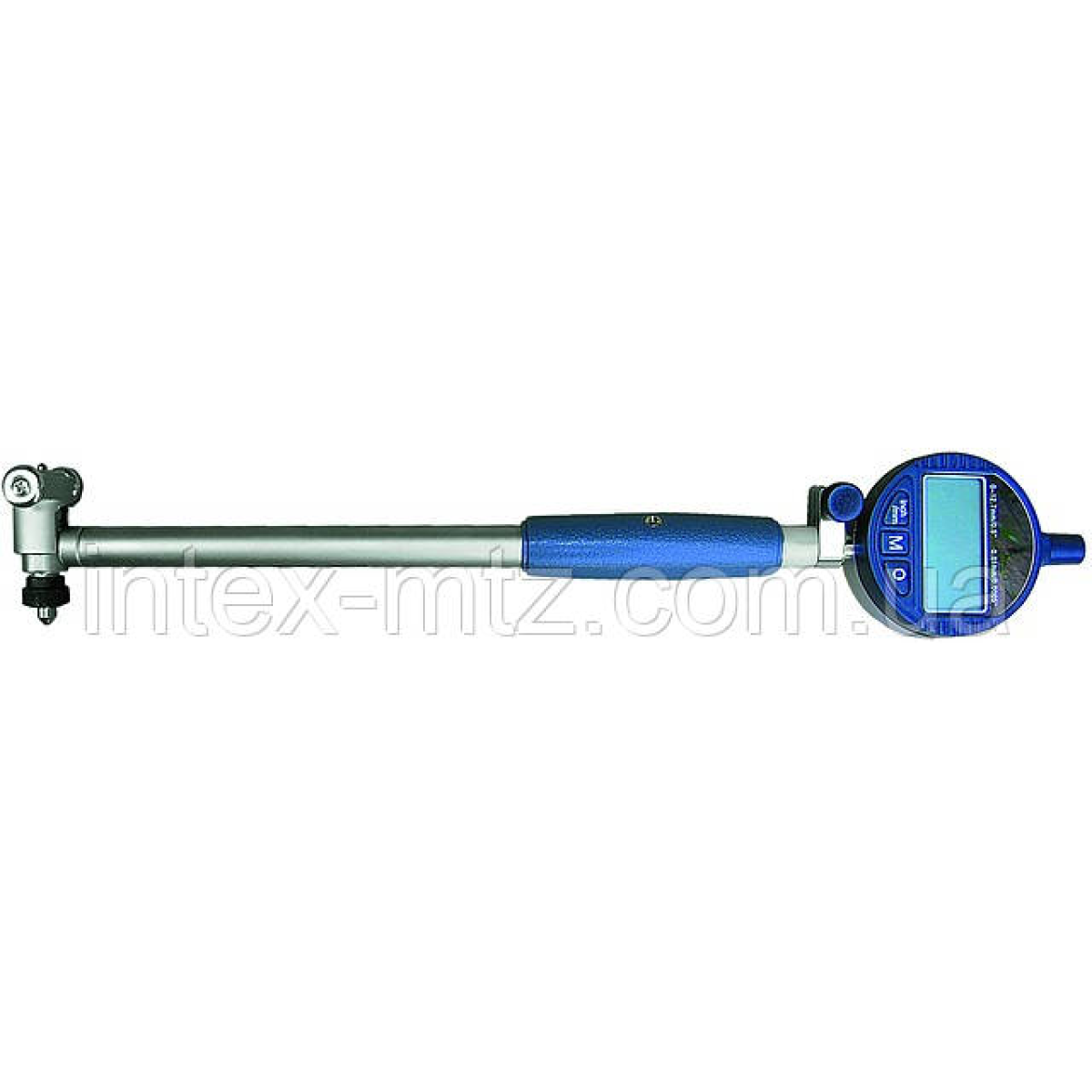

Нутромір індикаторний з цифровою індикацією ТИП НДЦ 50-100 0,01(електронний)
Нутроміри з ціною поділки 0,002 мм і нутроміри з цифровим відліком і кроком дискретності 0,001 мм випускаються по ГОСТ 9244. Нутроміри індикаторні з ціною поділки 0,01 мм випускаються по ГОСТ 868.
Нутроміри призначені для вимірювань внутрішніх лінійних розмірів відносним методом.

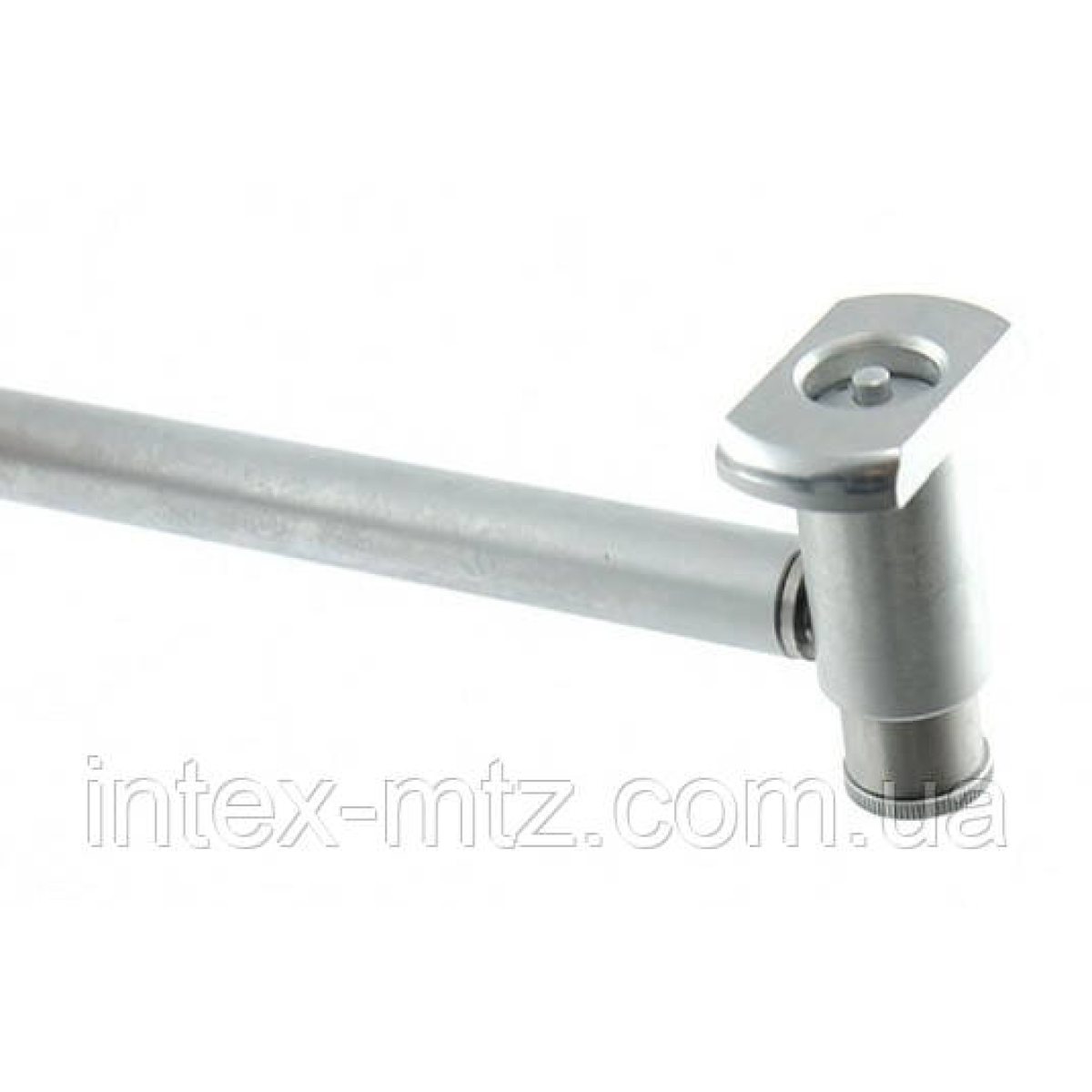

Механізм нутромера являє собою поєднання клиновий або важільної (в нутромерах з ціною поділки 0,002 і кроком дискретності 0,001) передачі з відліковим пристроєм. Для суміщення лінії вимірювання з діаметральною площиною нутромір забезпечений центруючих містком. Налаштування нутромера на необхідний розмір може проводитися як за атестованими кільцям, так і по блокам кінцевих мір довжини з боковинами. Вимірювальні наконечники армовані твердим сплавом.
При необхідності особливо точних вимірювань розміру отвори, пази або внутрішньої поверхні застосовується нутромір, найбільш поширені з яких нутроміри мікрометричного і індикаторного типу. Для індикаторного нутромера призначені отвори від шести міліметрів, які він вимірює з точністю не від 0,15 до 0,025 мм, а шкала має мінімальні поділу в одну соту міліметра.
Конструктивно нутромеры представляют собой измерительное устройство с индикатором (индикаторной головкой) имеющим часовой тип. Одна шкала показывает величину в пределах миллиметра, а вторая – сколько миллиметров, в зависимости от установленного в устройстве стержня диапазон измеряемых размеров может варьироваться от десяти миллиметров и больше. Перед проведением измерения именно операция подбора стержня и является предшествующей, затем его вкручивают в измерительный прибор. После введения инструмента в измеряемое отверстие и нахождения вертикального положения, можно проверять размер. При відхиленні стрілки праворуч розмір має величину менше потрібної, а при догляді стрілки ліворуч – більше потрібною. Кількість поділок показує величину відхилення.
Характеристики
| Состояние |
Новое |
| Тип |
нутромер |
| Максимальный диапазон |
100 |
| Отсчетное устройство |
Цифровое |
| Цена деления |
0.01 |
| Длина |
200 |
| Минимальный диапазон |
50 |
