Опис

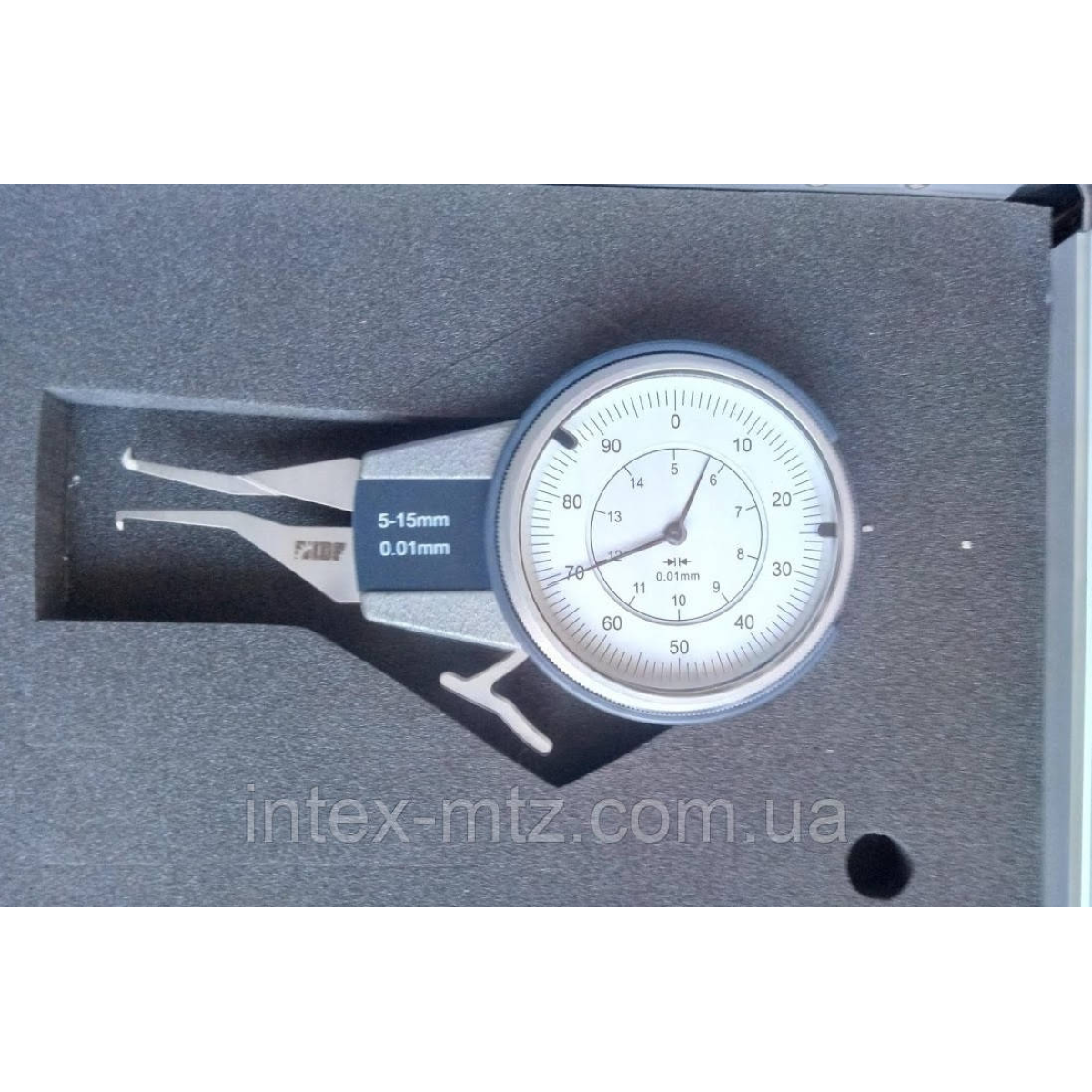

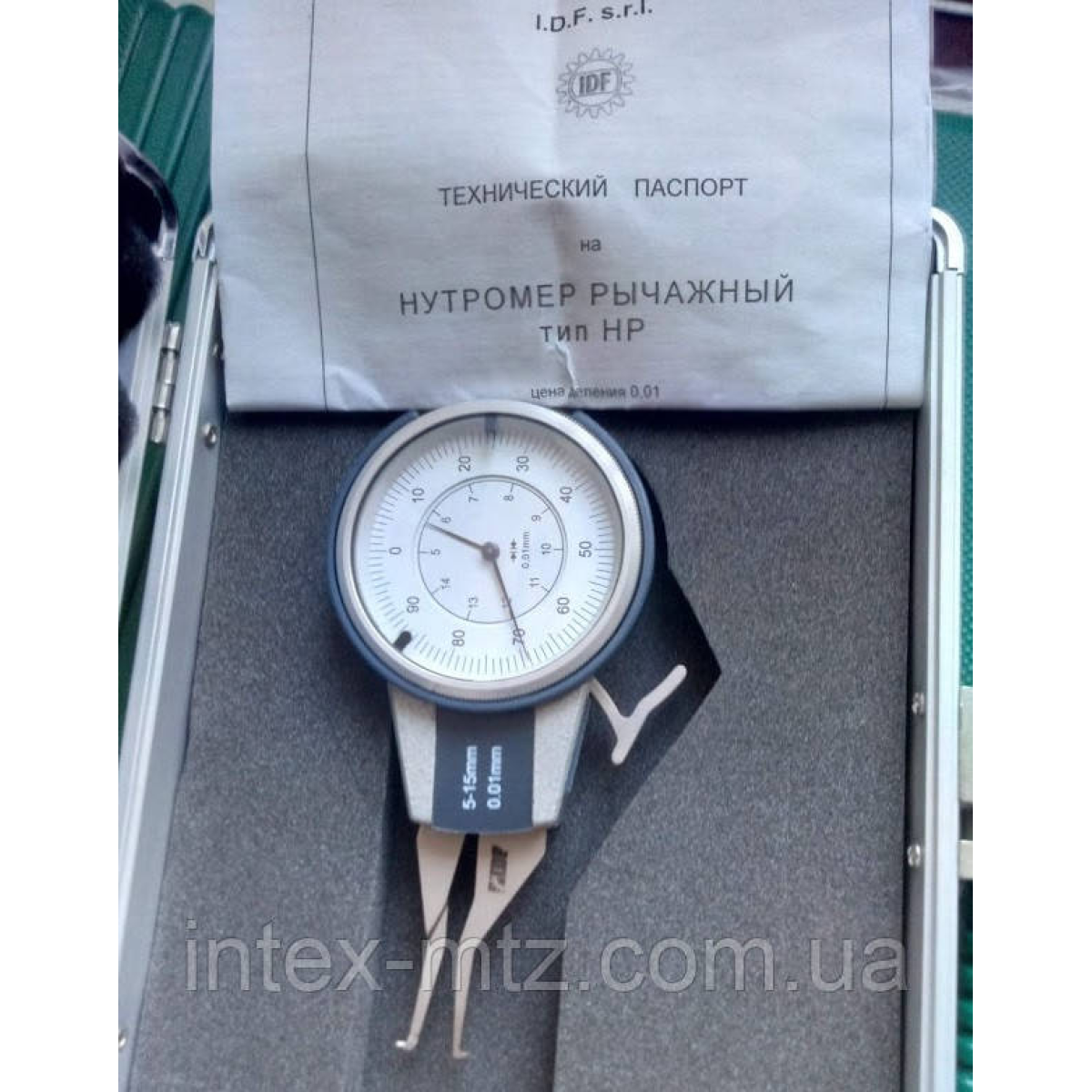

Нутромір індикаторний важільний 5-15 0,01(для внутрішніх канавок)
Нутроміри з ціною поділки 0,002 мм і нутроміри з цифровим відліком і кроком дискретності 0,001 мм випускаються по ГОСТ 9244. Нутроміри індикаторні з ціною поділки 0,01 мм випускаються по ГОСТ 868.
Нутроміри призначені для вимірювань внутрішніх лінійних розмірів відносним методом.
Механізм нутромера являє собою поєднання клиновий або важільної (в нутромерах з ціною поділки 0,002 і кроком дискретності 0,001) передачі з відліковим пристроєм. Для суміщення лінії вимірювання з діаметральною площиною нутромір забезпечений центруючих містком. Налаштування нутромера на необхідний розмір може проводитися як за атестованими кільцям, так і по блокам кінцевих мір довжини з боковинами. Вимірювальні наконечники армовані твердим сплавом.
При необхідності особливо точних вимірювань розміру отвори, пази або внутрішньої поверхні застосовується нутромір, найбільш поширені з яких нутроміри мікрометричного і індикаторного типу. Для індикаторного нутромера призначені отвори від шести міліметрів, які він вимірює з точністю не від 0,15 до 0,025 мм, а шкала має мінімальні поділу в одну соту міліметра.
Конструктивно нутроміри представляють собою вимірювальний пристрій з індикатором (індикаторної головкою) мають часовий тип. Одна шкала показує величину в межах міліметра, а друга – скільки міліметрів, залежно від встановленого в пристрої стрижня діапазон вимірюваних розмірів може варіюватися від десяти міліметрів і більше. Перед проведенням вимірювання саме операція підбору стрижня і є попередньою, потім вкручують у вимірювальний прилад. Після введення інструменту в вимірювана отвір і знаходження вертикального положення, можна перевіряти розмір. При відхиленні стрілки праворуч розмір має величину менше потрібної, а при догляді стрілки ліворуч – більше потрібною. Кількість поділок показує величину відхилення.
|

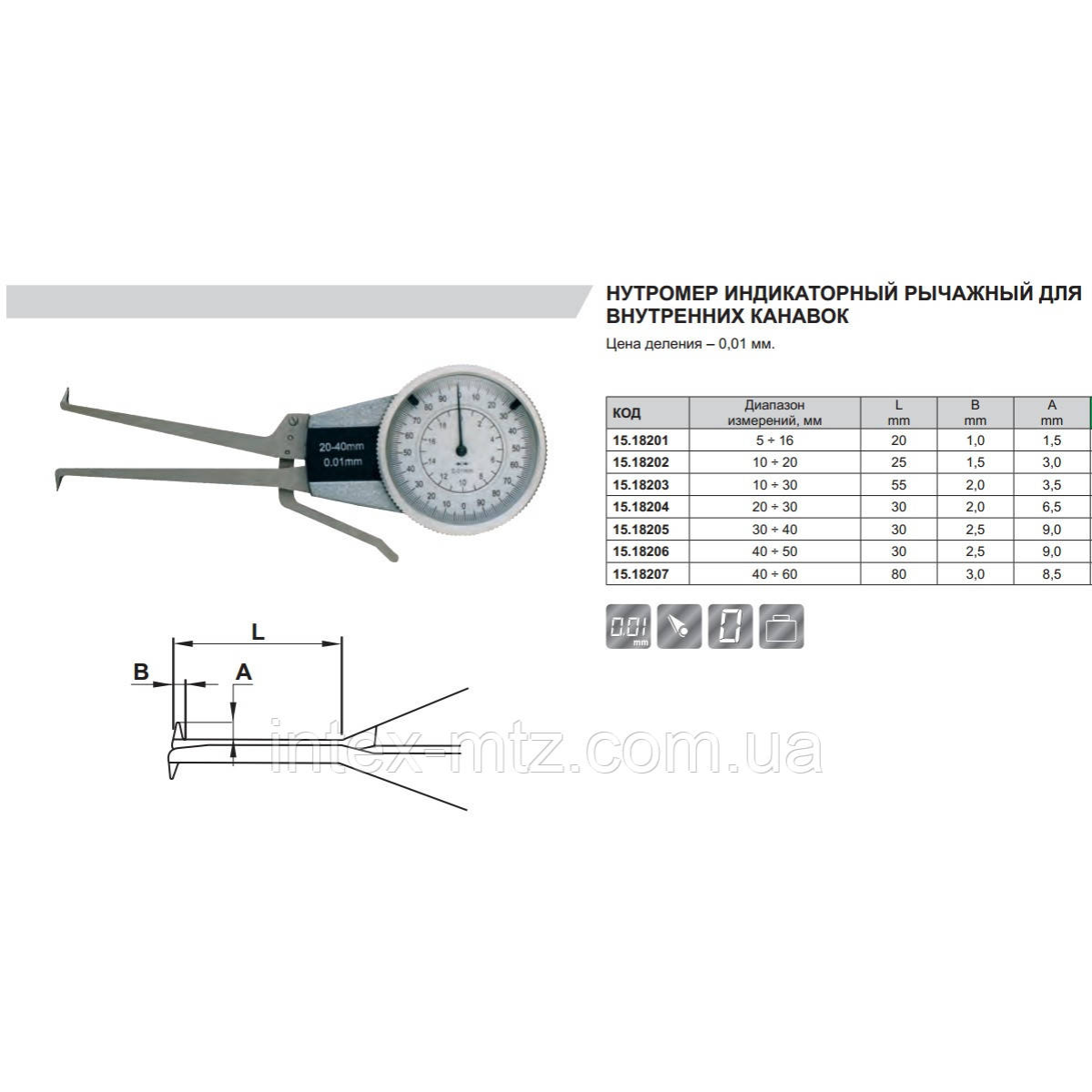

код
|
діапазон вимірювань, мм
|
max глибина, мм
|
ціна поділки, мм
|
|
15.18201
15.18202
15.18203
15.18204
15.18205
15.18206
15.18207
15.18208
|
2,75-7,5
5-10
5- 15
10-20
20-30
30-40
40-50
10-30
|
10
22
30
50
52
57
57
52
|
0,005
0,005
0,01
0,01
0,01
0,01
0,01
0,01
|
Характеристики
| Состояние |
Новое |
| Тип |
нутромер |
| Максимальный диапазон |
15 |
| Отсчетное устройство |
Стрелочное |
| Цена деления |
0.01 |
| Минимальный диапазон |
5 |
