Опис

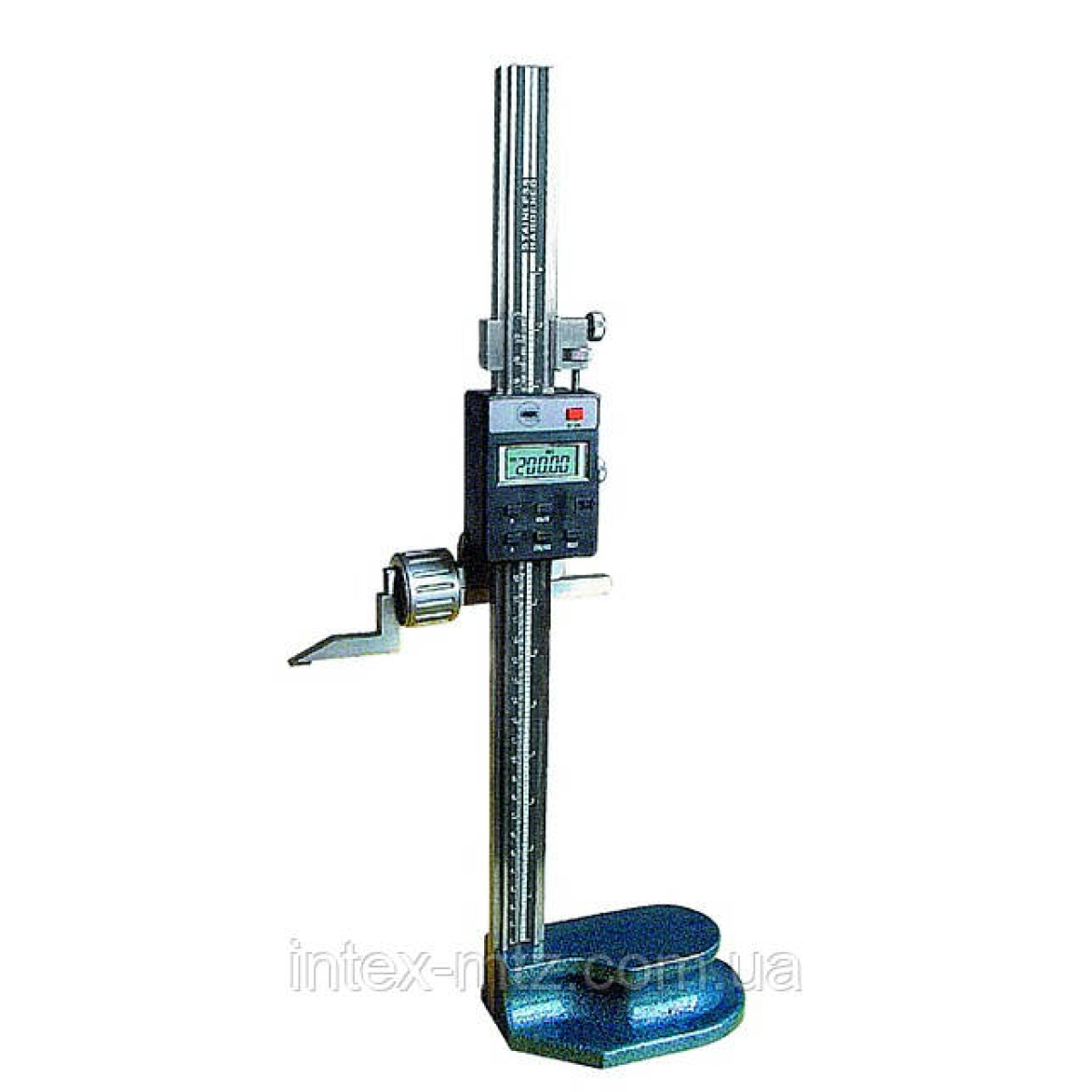

Штангенрейсмас з цифровою індикацією ТИП ШРЦ 0-300 0,01
Штангенрейсмас цифровий випускається за ГОСТ 164. Призначений для вимірювання глибини пазів, виїмок, глухих отворів. Застосовується в умовах цехів і лабораторій машинобудівних підприємств.
Цифровий штангенрейсмас (по-іншому його ще назву вимовляють як штангенрейсмус) – це прилади, що застосовуються при вимірюванні і розмітці розмірів у вертикальній площині, штангенрейсмас цифровий позначається скорочено ШРЦ. Є кілька типорозмірів, але найчастіше застосовуються тип 300 і 500, мають відповідний цій цифрі межа максимального значення вимірювання в міліметрах. Штангенрейсмас схожий на вертикально встановлений на свою основу штангенциркуль, його застосовують як інструмент для розмітки деталей, для перевірки розташування деталей, їм вимірюють висоту і глибину.
Штангенрейсмас оснащений нерухомим підставою, від якого йде відлік нульового значення, рамка штангенрейсмаса оснащена державкою, яка виконує роль рухомий губки штангенциркуля. В ній для операції розмітки кріплять разметочное пристосування, а для операції вимірювання - вимірювальні губки або певний тип індикатора. Для роботи з штангенрейсмасом зазвичай використовується плита, на якій також встановлюється обмеряемая або размечаемая деталь. Для нанесення розміток або зняття потрібних розмірів штангенрейсмас цифровий переміщається по цій плиті. А деталь залишається нерухомою.
|
діапазон вимірювань, мм
|
дискретність цифр, шкали, мм/дюйм
|
|
0-300
0-500
0-1000
0-1500
0-2000
|
0,01/0,0005
0,01/0,0005
0,01/0,0005
0,01/0,0005
0,01/0,0005
|
Характеристики
| Тип инструмента |
Штангенрейсмас |
| Тип штангенциркуля |
Цифровой |
| Шкала измерений |
Неметрическая система (дюймы) |
| Гарантийный срок |
12 |
| Тип упаковки |
Пластиковый кейс |
